Kompakti rengassäteilijä matalalla resonanssilla

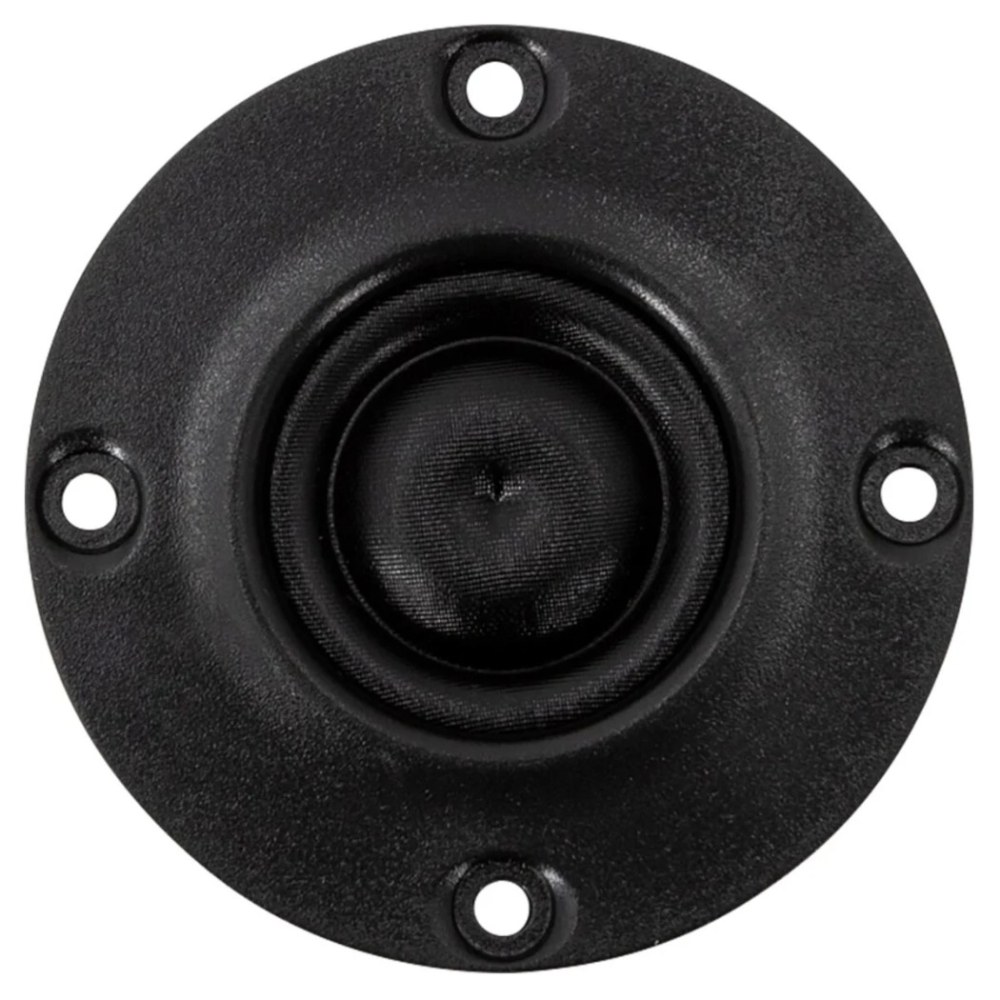

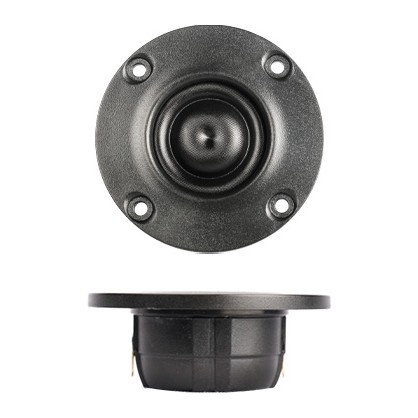

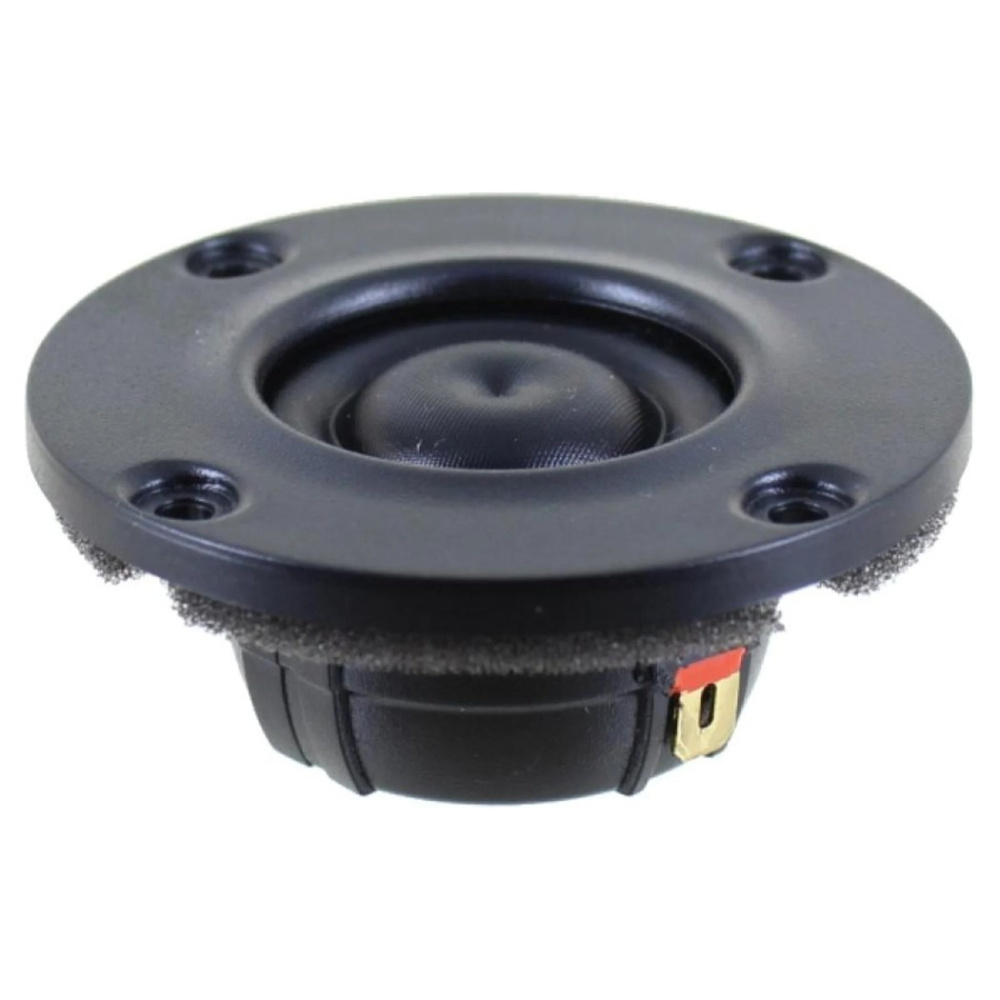

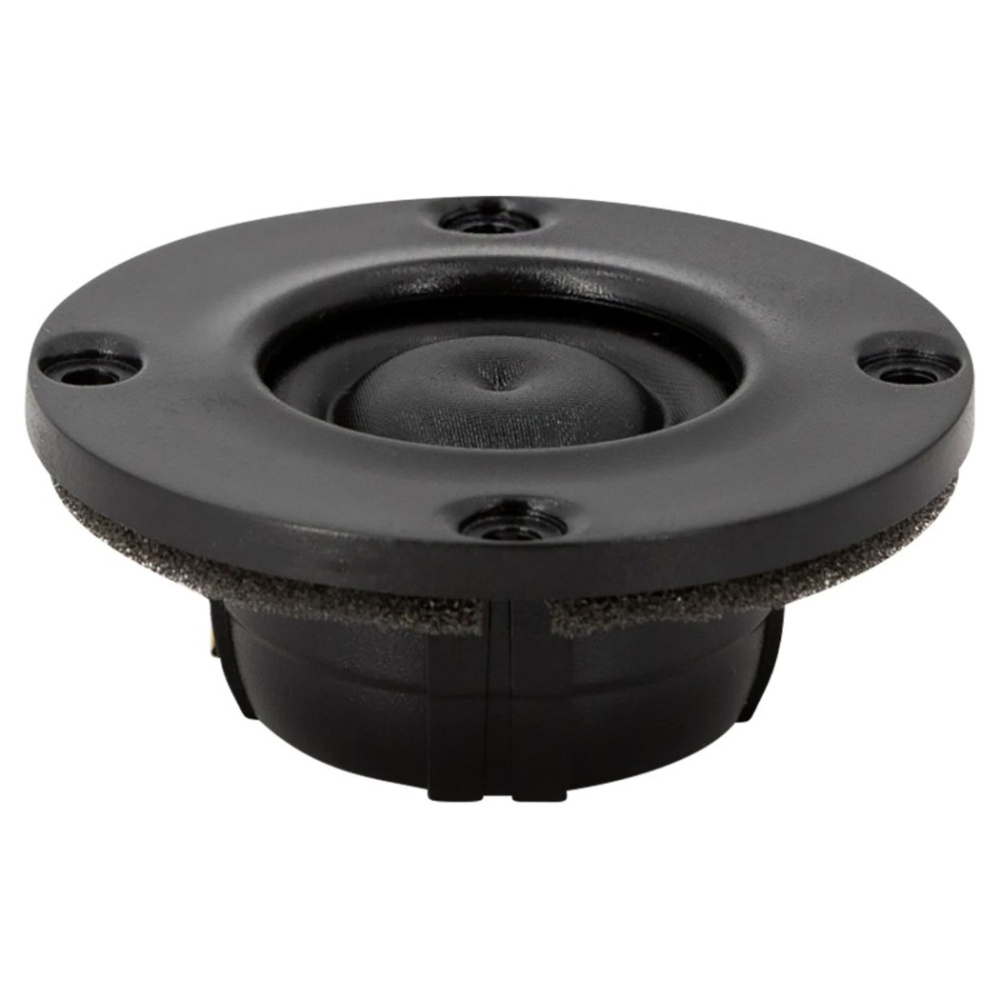

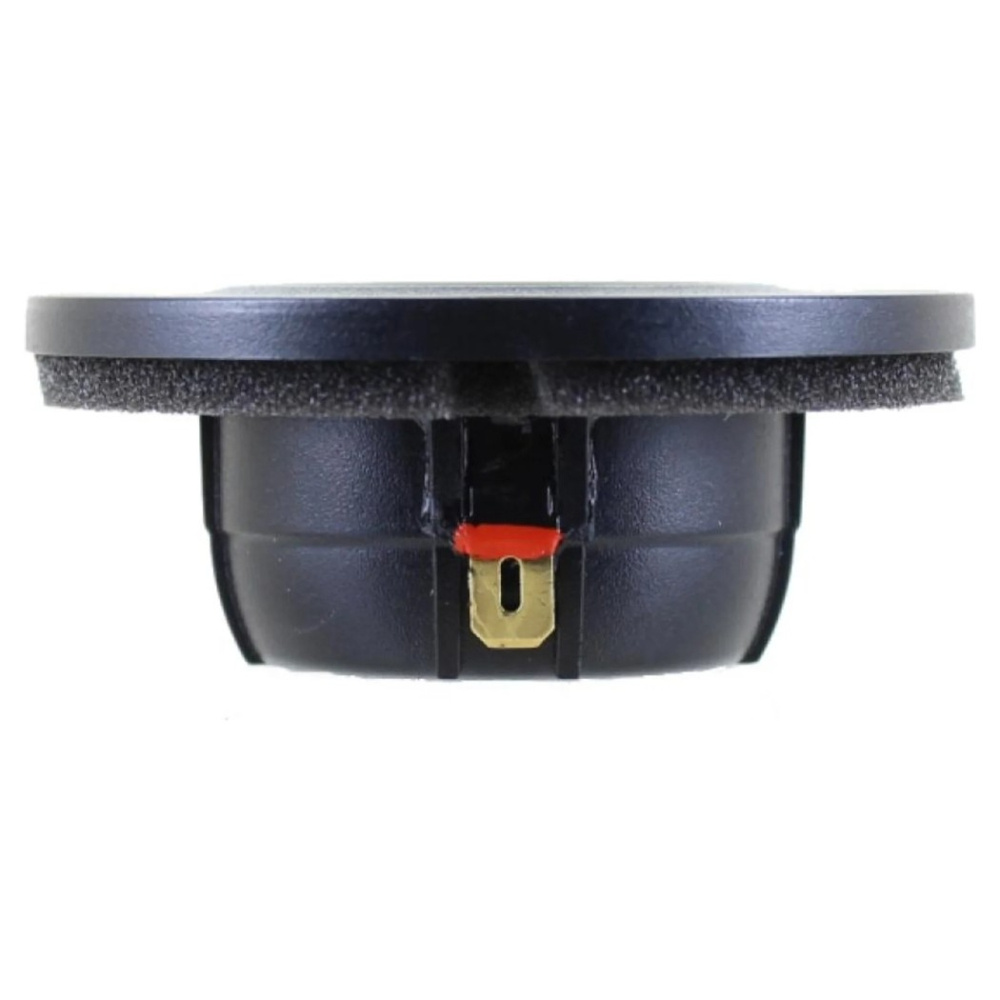

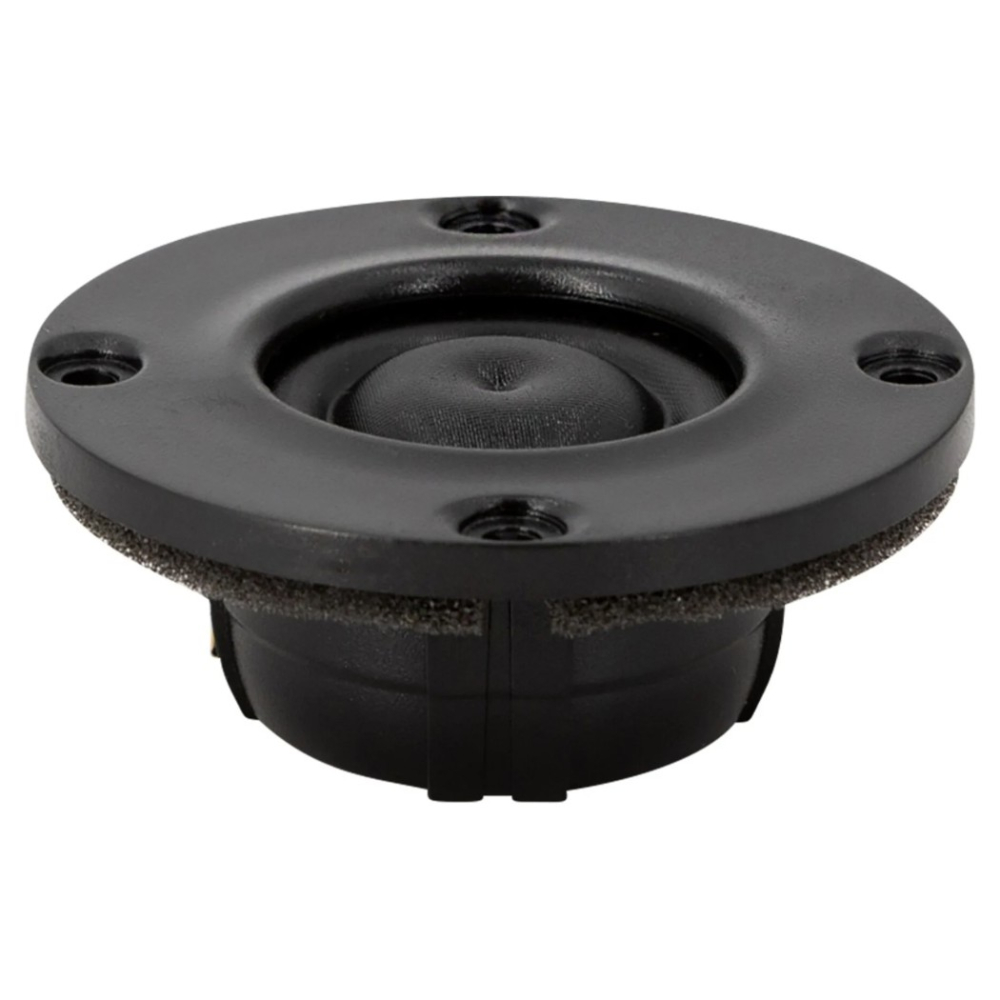

SB Acoustics SB21RDCN-C000-4 on kompakti rengassäteilijädiskantti kaiutinrakennelmiin, joissa matala särö, pieni liikkuva massa ja laajennettu toisto ylätaajuusalueella ovat tärkeitä. Rakenne yhdistää resonanssia hallitsevan kalvon, neodyymimagneettimoottorin, kuparikupin ja vaimennetun takakammion. Tuloksena on diskantti, jonka resonanssitaajuus on 850 Hz, herkkyys 89.5 dB ja vaste ulottuu hyvin yli 20 kHz:n.

• 4 ohmin nimellisimpedanssi
• Rengassäteilijärakenne, jossa matala resonanssitaajuus
• 89.5 dB herkkyys 2.83 V/1 m
• 40 W tehonkesto IEC 268-5:n mukaan
• Neodyymimoottori kuparikupilla alhaista induktanssia varten
• CCAW-kelakäämi pientä liikkuvaa massaa varten
• Vaimennettu takakammio hallittua toistoa varten

Hallittu kalvo

Rengassäteilijän kalvo on suunniteltu pitämään ylätaajuusalueen hajoamiset ja resonanssit kurissa. Yhdessä 0.25 g:n pienen liikkuvan massan kanssa tämä luo hyvät edellytykset nopealle ja yksityiskohtaiselle toistolle. Kelakäämi on kierretty CCAW-johteilla, ja hopeajohtimia käytetään pitkän käyttöiän ja vakaan sähköisen kontaktin varmistamiseksi.

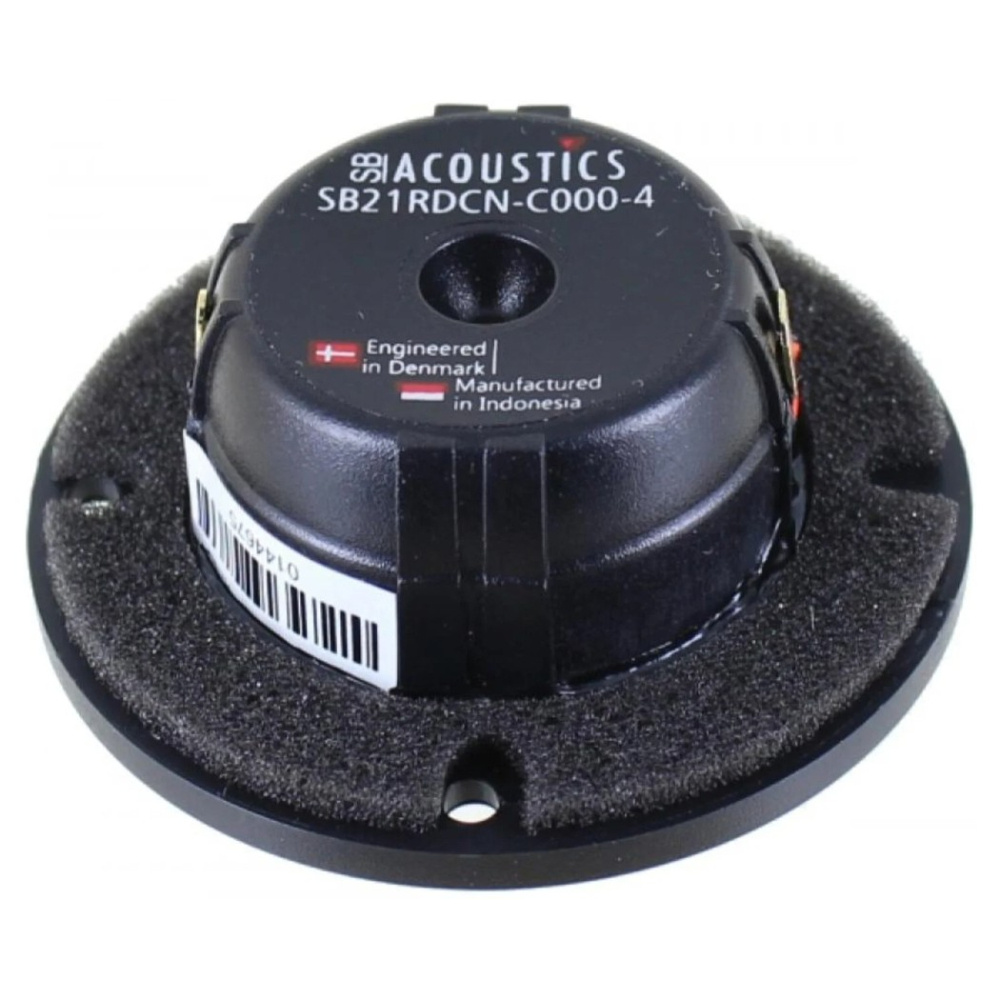

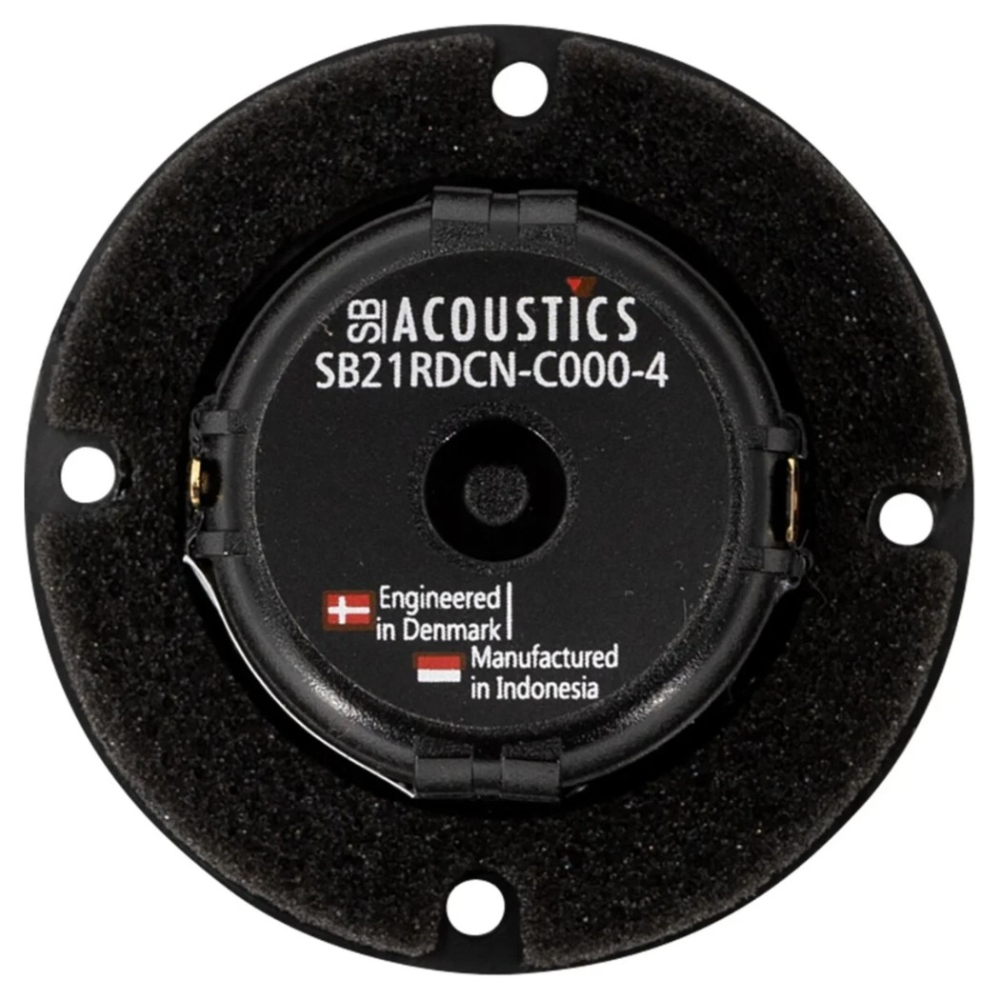

Moottori ja takakammio

Kompakti neodyymimoottori käyttää kuparikupua, joka pienentää kelakäämin induktanssia ja auttaa rajoittamaan vaihe-eroa korkeammilla taajuuksilla. Resonoimaton takakammio optimoidulla vaimennuksella tukee samalla 850 Hz:n matalaa vapaata resonanssitaajuutta. Ilmoitettu 40 W:n tehonkesto on mitattu IEC 268-5:n mukaan Butterworth-ylipäästöllä 2600 Hz:ssä ja 12 dB/oktaavi.

Parametrit

DC-vastus, Re: 3.1 ohm

Kelakäämin induktanssi, Le: 0.04 mH

Tehokas kartioala, Sd: 4.6 cm²

Liikkuva massa ilman kanssa, Mms: 0.25 g

Vapaa resonanssitaajuus, Fs: 850 Hz

Mekaaninen Q-kerroin, Qms: 2.71

Sähköinen Q-kerroin, Qes: 2.45

Kokonais-Q-kerroin, Qts: 1.28

Voimakerroin, Bl: 1.3 Tm

Tekniset tiedot

Nimellisimpedanssi: 4 ohm

Herkkyys: 89.5 dB, 2.83 V/1 m

Tehonkesto: 40 W IEC 268-5:n mukaan

Kelakäämin halkaisija: 20.4 mm

Lineaarinen iskunpituus: 0.5 mm p-p

Magneettivuon tiheys: 0.9 T

Magnetin paino: 0.01 kg

Nettopaino: 0.06 kg
