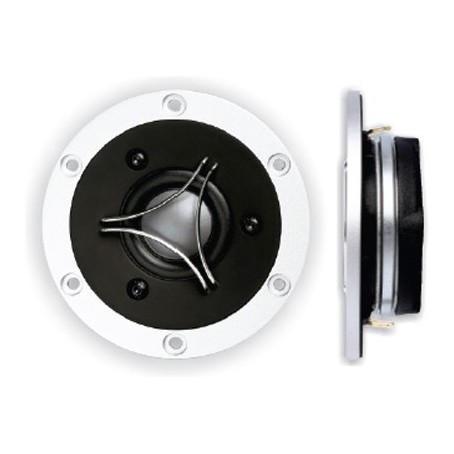

SB Acoustics Satori TW29BN on korkealaatuinen 1" diskanttielementti, jossa on resonanssiton beryllium-dome ja joka tuottaa avoimen, yksityiskohtaisen ja luonnollisen korkeiden taajuuksien toiston. Se on rakennettu tehokkaalla neodyymimagneetilla ja edistyneellä kompressiokammio-rakenteella, joka vähentää säröä ja kohinaa puhtaan äänen aikaansaamiseksi. Alhainen puhekelan induktanssi ja mekaanisesti irrotettu etulevy tekevät siitä täydellisen vaativiin äänentoistojärjestelmiin, joissa tarkkuus ja dynamiikka ovat tärkeitä.

• 1" beryllium-dome tweeter
• Impedanssi: 4 Ω
• Herkkys: 95 dB (2,83 V / 1 m)
• Tehonkesto: 80 W (IEC, ylipäästö 2600 Hz)
• Puhekelan halkaisija: 29 mm
• Asennussyvyys: 22,5 mm
• Asennusaukko: 70 mm
• Ulkohalkaisija: 103,8 mm
• Kaksoistasapainotetut kompressiokammiot

Muotoilu ja rakenne
Satori TW29BN:ssä on beryllium-dome, joka on resonanssiton ja tarjoaa erittäin avoimen ja yksityiskohtaisen korkeiden taajuuksien toiston. Mekaanisesti irrotettu alumiininen etulevy ja kaksoistasapainotetut kompressiokammiot vähentävät säröä ja parantavat dynamiikkaa. Kuparikupit minimoivat puhekelan induktanssin ja vaihe-eron, mikä edistää puhdasta ja tarkkaa ääntä. Oikosulkurakenteella varustettu neodyymimoottori pitää kohinan ja epälineaarisuudet vähäisinä, mikä takaa vakaan ja selkeän diskanttitoiston.

Asennus ja istuvuus
Diskantin ulkohalkaisija on 103,8 mm ja se vaatii 70 mm:n upotusreiän, joten se sopii moniin vakiomalleihin. Asennussyvyys on 37,3 mm, mikä helpottaa asennusta erilaisiin koteloihin ja kaiutinrasioihin. Kiinnitykseen käytetään yhteensä 12 reikää kahdessa koossa, mikä tarjoaa vakaan asennuksen ja hyvän joustavuuden asennuksessa.

Tekniset tiedot
Nimellisimpedanssi: 4 Ω
DC-vastus (Re): 3,0 Ω
Puhekelan induktanssi (Le): 0,02 mH
Tehokas kalvoalue (Sd): 9,6 cm²
Puhekelan halkaisija: 29,0 mm
Puhekelan korkeus: 2,0 mm
Ilmarakon korkeus: 2,5 mm
Lineaarinen isku (p-p): 0,5 mm
Liikkuva massa ilman kanssa (Mms): 0,46 g
Vapaakenttäresonanssi (Fs): 700 Hz
Herkkys (2,83 V / 1 m): 95 dB
Mekaaninen Q-arvo (Qms): 2,1
Sähköinen Q-arvo (Qes): 0,60
Kokonais-Q-arvo (Qts): 0,46
Voimakerroin (Bl): 3,1 Tm
Tehonkesto: 80 W (IEC 268-5, ylipäästö 2600 Hz, 12 dB/oktaavi)
Magneettivuon tiheys: 1,5 T
Magneetin paino: 0,11 kg
Nettopaino: 0,41 kg
