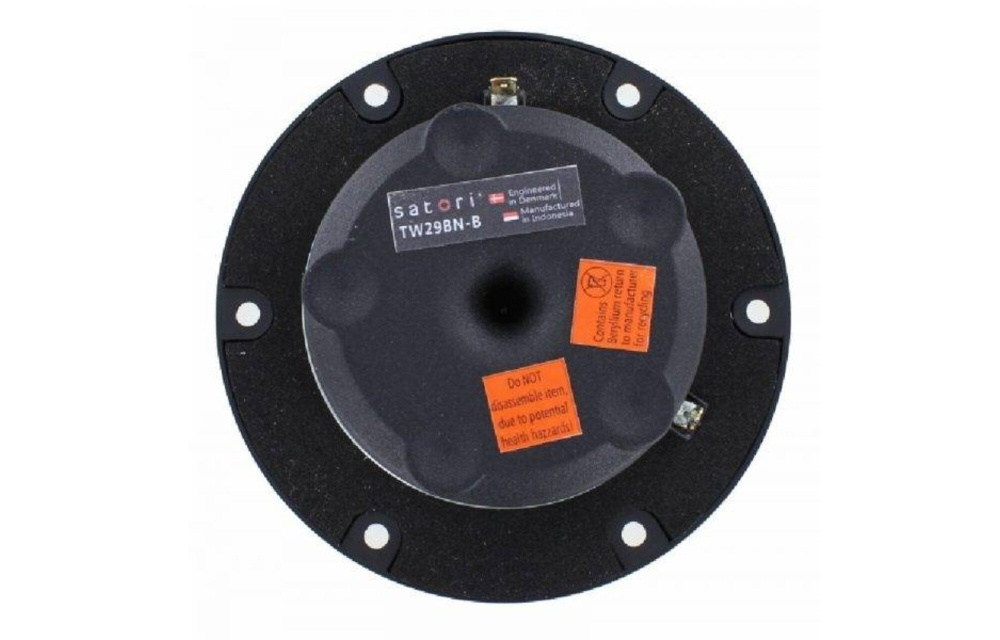

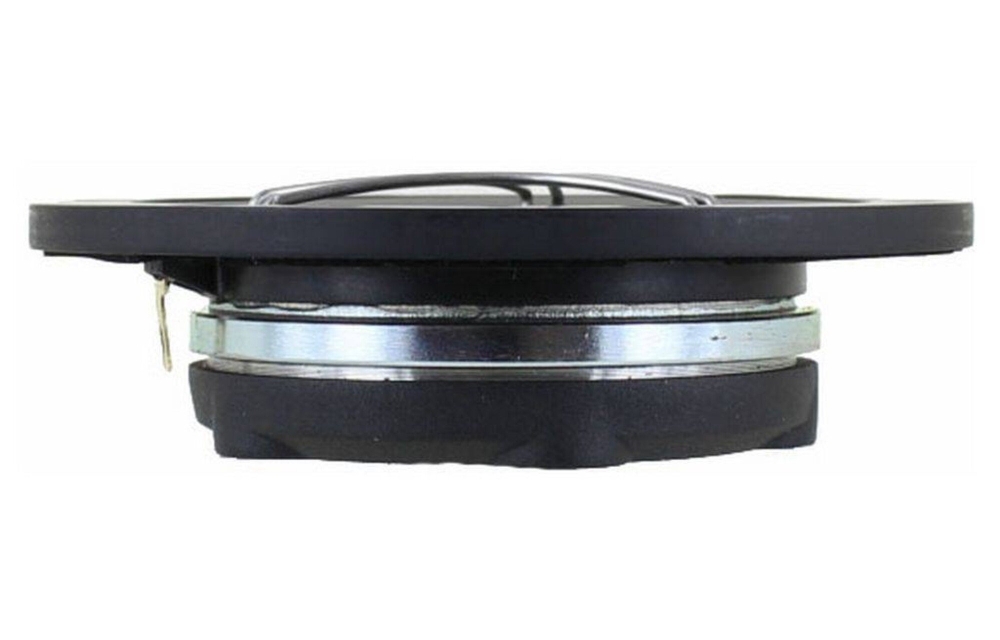

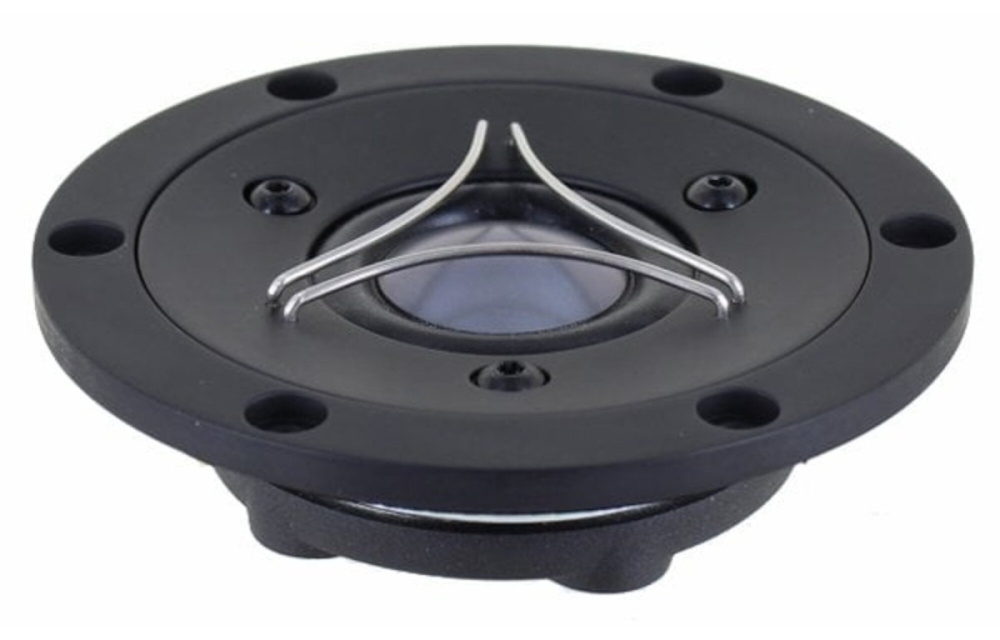

SB Acoustics Satori TW29BN-B on 1" diskantti resonanssittomalla beryllium-kupolilla, suunniteltu tarjoamaan avoin ja yksityiskohtainen korkeataajuusvaste vähäisellä säröllä. Se sopii erinomaisesti edistyneisiin kaiutinjärjestelmiin, joissa tarkkuus ja dynamiikka ovat tärkeitä, tehokkaan neodyymimoottorin, optimoidun vaimennuksen ja matalan puhekelan induktanssin ansiosta, jotka takaavat vakaan ja puhtaan äänen toiston.

• Diskanttityyppi: 1" beryllium-kupoli
• Impedanssi: 4 Ω
• Herkkä: 95 dB (2,83 V / 1 m)
• Tehonkesto: 80 W (korkeapäästösuodatin 2600 Hz, 12 dB/oktaavi)
• Vapaa ilman resonanssi: 700 Hz
• Asennussyvyys: 37,3 mm
• Upotussäde: Ø70 mm
• Ulkohalkaisija: Ø103,8 mm
• Puhekelan induktanssi: 0,02 mH

Suunnittelu ja rakenne

Satori TW29BN-B:ssä on resonanssiton beryllium-kupoli, joka tarjoaa erinomaisen korkeataajuusalueen ilman ei-toivottuja huippuja taajuusvasteessa. Kaksiosainen alumiininen etulevy mekaanisella irrotuksella minimoi resonanssit ja edistää puhtaampaa äänikuvaa. Kaksi tasapainotettua kompressiokammiota ja kuparikotelot vähentävät säröä ja vaiheenkääntöä, kun taas valettu alumiinikotelo optimoidulla vaimennuksella takaa vakauden ja dynamiikan myös korkeilla tasoilla.

Asennus ja sopivuus

Diskantilla on standardi upotussäde 70 mm ja asennussyvyys 37,3 mm, mikä tekee siitä yhteensopivan monien kaiutinkoteloiden ja runkojen kanssa. Ruuvireiät on suunniteltu turvalliseen kiinnitykseen ja etulevyn halkaisija 92 mm tarjoaa siistin ja tukevan asennuksen. Matala puhekelan induktanssi ja tehokas magneettirakenne tekevät siitä helpon integroida edistyneisiin jakosuodattimiin.

Tekniset tiedot
Nimellisimpedanssi: 4 Ω
DC-vastus (Re): 3,0 Ω
Puhekelan induktanssi (Le): 0,02 mH
Tehokas kalvopinta-ala (Sd): 9,6 cm²
Puhekelan halkaisija: 29 mm
Puhekelan korkeus: 2,0 mm
Ilmarako korkeus: 2,5 mm
Lineaarinen liike (p-p): 0,5 mm
Liikkuva massa mukaan lukien ilma (Mms): 0,46 g
Vapaa ilman resonanssi (Fs): 700 Hz
Herkkyys (2,83 V / 1 m): 95 dB
Mekaaninen Q-arvo (Qms): 2,1
Sähköinen Q-arvo (Qes): 0,60
Kokonais Q-arvo (Qts): 0,46
Voimatekijä (Bl): 3,1 Tm
Tehonkesto: 80 W (IEC 268-5, korkeapäästö 2600 Hz, 12 dB/oktaavi)
Magneettivuon tiheys: 1,5 T
Magneetin paino: 0,11 kg
Nettopaino: 0,41 kg

Mitat ja asennus
Ulkohalkaisija: Ø103,8 mm
Etulevyn halkaisija: Ø92,0 mm
Upotussäde (leikkausaukko): Ø70,0 mm
Ruuvireiät: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Asennussyvyys: 37,3 mm
