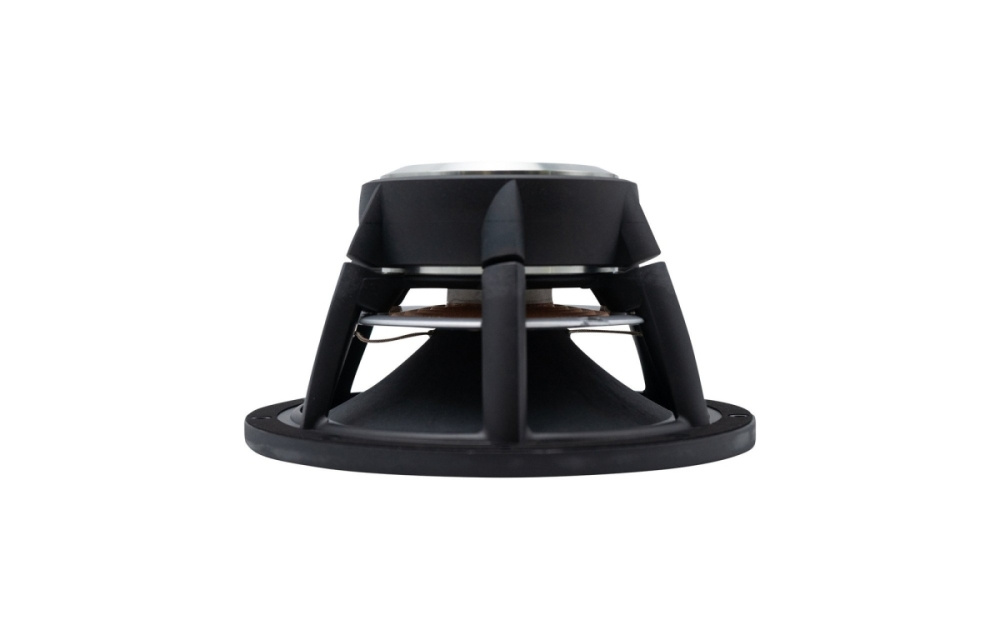

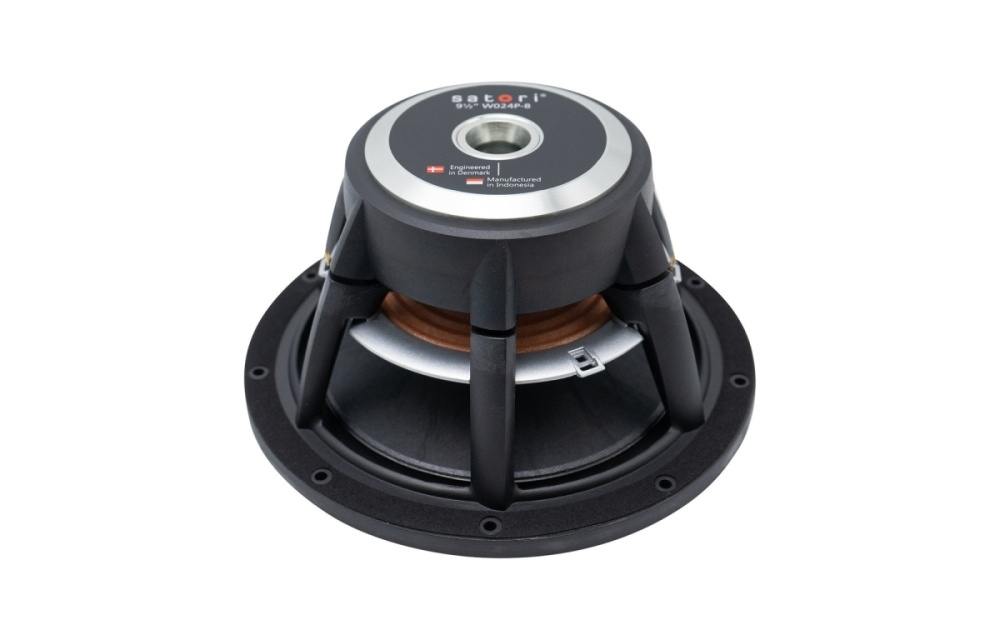

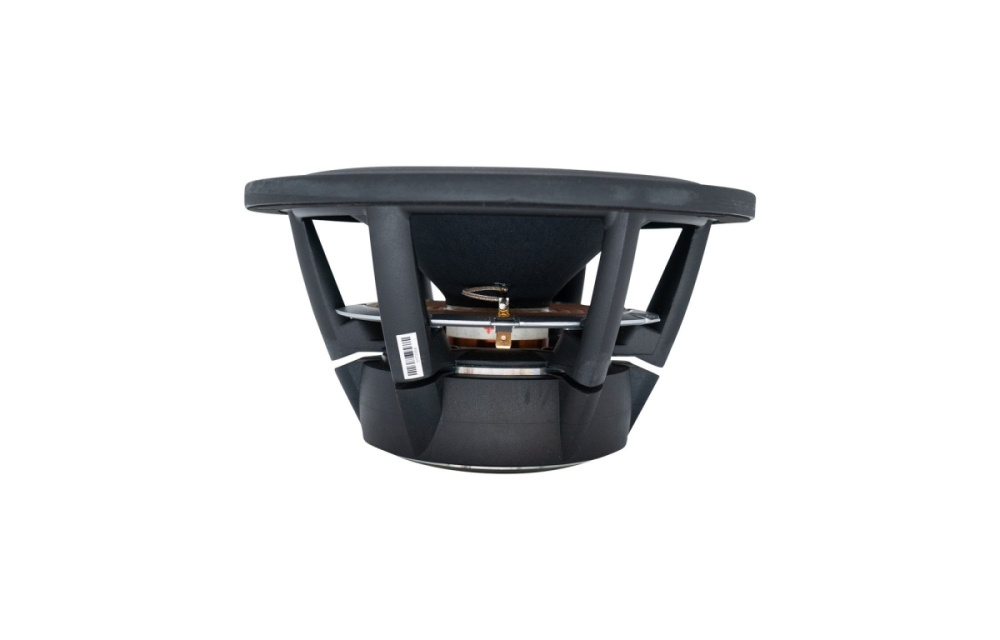

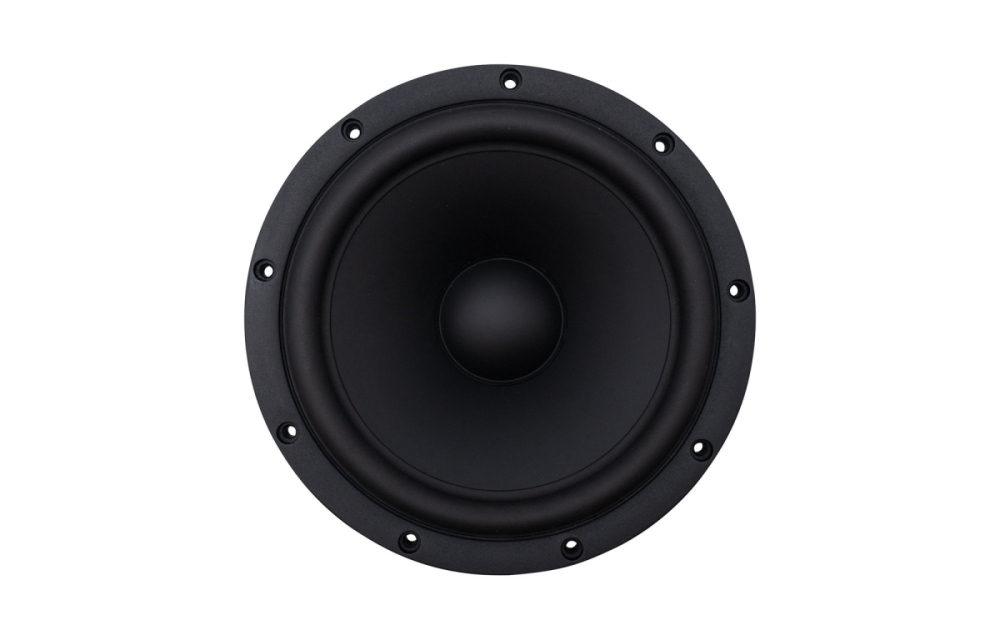

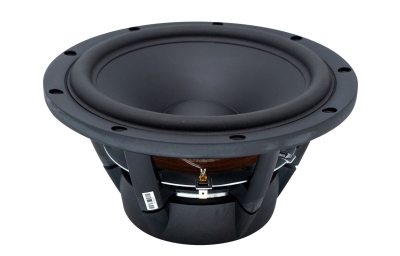

SB Acoustics Satori WO24P-8 on 9,5-tuumainen bassoelementti, jossa on sisäisesti valmistettu papyrus-kartio, joka tarjoaa pienen massan ja korkean jäykkyyden puhtaampaa bassoääntä ja vähäistä säröä varten. Elementissä on suuri, optimoitu moottorijärjestelmä ja tuuletettu alumiinikotelo, joka vähentää kompressiota ja tarjoaa nopean transienttivasteen. Lineaarinen ja symmetrinen ripustus edistää hyvää dynamiikkaa, mikä tekee siitä erinomaisen valinnan edistyneisiin basso- ja keskiääniratkaisuihin.

• Elementin koko: 9,5 tuumaa (242 mm ulkohalkaisija)
• Impedanssi: 8 Ω
• Herkkä: 88 dB (2,83 V / 1 m)
• Tehonkesto: 90 W (IEC 268-5)
• Vapaa ilman resonanssi (Fs): 24,5 Hz
• Äänikelan halkaisija: 49,5 mm
• Upotushalkaisija: 209,3 mm
• Asennussyvyys: 116,4 mm
• Kalvon pinta-ala (Sd): 255 cm²

Rakenne ja äänenlaatu

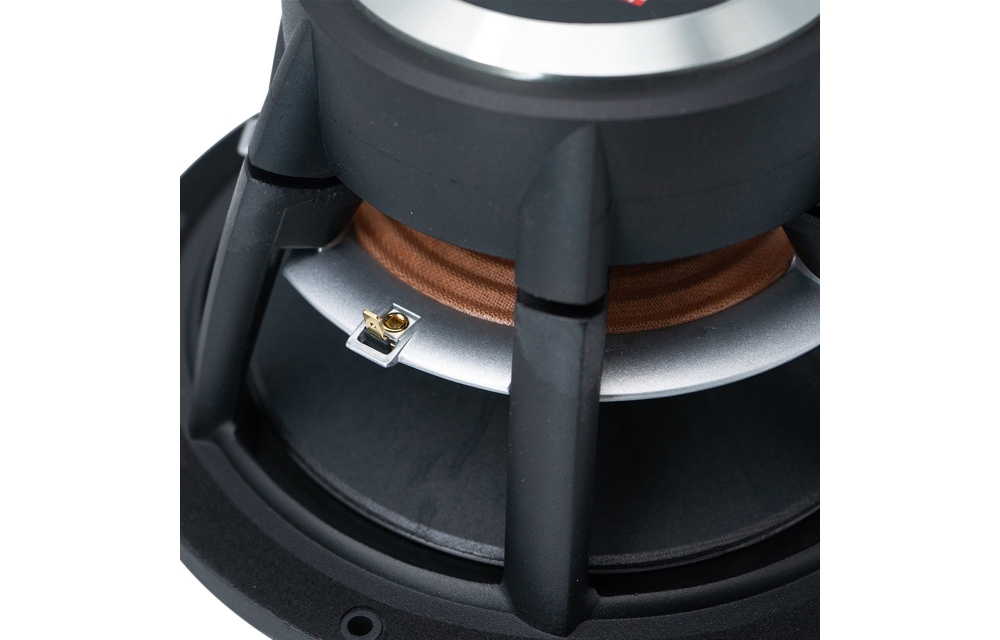

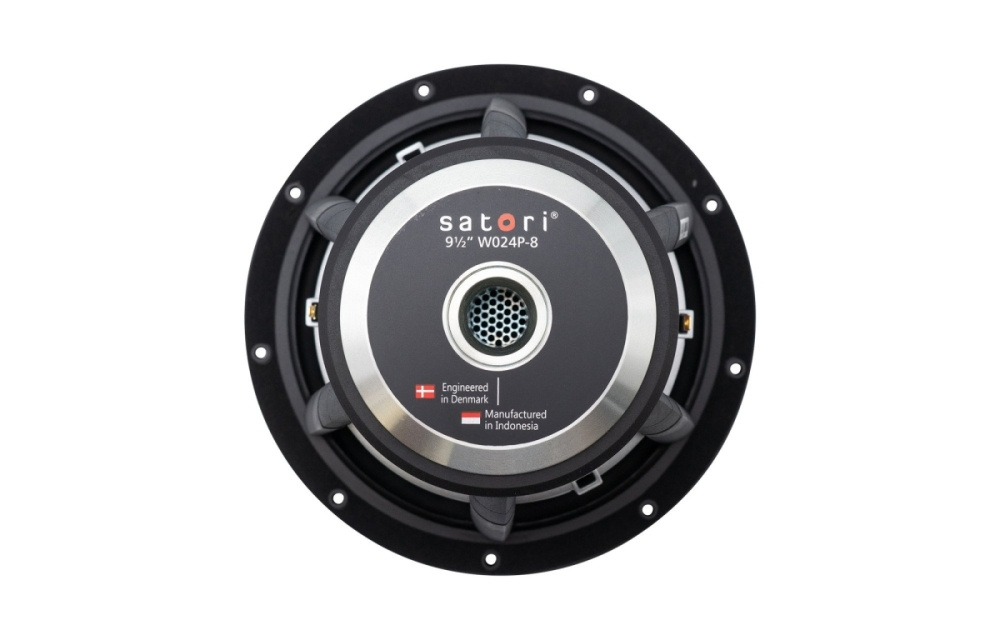

Kova papyrus-kartio (Egyptian Papyrus™) on valmistettu sisäisesti ja yhdistää pienen painon ja korkean jäykkyyden, mikä mahdollistaa puhtaan mäntämäisen liikkeen ja vähentää säröä. Moottorijärjestelmä, jossa on alaleikkauksella varustettu napakappale ja kaksoissulku-renkaat, pitää induktanssin alhaisena ja varmistaa vakaan suorituskyvyn suurilla kuormilla. Tuuletettu alumiinikotelo vähentää ilman kompressiota ja parantaa jäähdytystä, mikä parantaa dynamiikkaa ja nopeaa transienttivastetta.

Asennus ja yhteensopivuus
Elementin ulkohalkaisija on 242 mm ja se sopii 209,3 mm upotukseen, jossa on yhdeksän kiinnitysreikää 40° välein. 116,4 mm asennussyvyys vaatii riittävästi tilaa kotelossa. Optimoitu tiiviste ja ruuvinreikien muotoilu vähentävät värähtelyjen siirtymistä koteloon, mikä auttaa puhtaamman bassoäänen saavuttamisessa. Tämä tekee Satori WO24P-8:sta helpon integroida edistyneisiin kaiutinkokoonpanoihin, joissa keskitytään korkeaan äänenlaatuun.

Tekniset tiedot
Nimellisimpedanssi: 8 Ω
DC-vastus (Re): 5,8 Ω
Äänikelan induktanssi (Le): 0,56 mH
Tehokas kalvon pinta-ala (Sd): 255 cm²
Äänikelan halkaisija: 49,5 mm
Äänikelan korkeus: 23 mm
Ilmarako korkeus: 6 mm
Lineaarinen liike (p-p): 17 mm
Magneettinen fluxitiheys: 1,1 T
Magneetin paino: 1,36 kg
Nettopaino: 3,7 kg
Vapaa ilman resonanssi (Fs): 24,5 Hz
Herkkyys (2,83 V / 1 m): 88 dB
Mekaaninen Q-kerroin (Qms): 5,7
Sähköinen Q-kerroin (Qes): 0,41
Kokonais Q-kerroin (Qts): 0,38
Liikkuva massa mukaan lukien ilma (Mms): 44,5 g
Voimakerroin (Bl): 9,9 Tm
Vastaava tilavuus (Vas): 87,5 litraa
Joustavuus (Cms): 0,95 mm/N
Mekaaninen häviö (Rms): 1,2 kg/s
Tehonkesto: 90 W (IEC 268-5)

Mitat ja asennus
Ulkohalkaisija: Ø242,0 mm (−0,5 / +0,0 mm)
Upotushalkaisija (cutout): Ø209,3 mm
Pulttikehä (PCD): Ø226,5 mm
Ruuvinreiät: 9 × Ø5,3 mm (uppokanta Ø10,5 mm), 9× 40° välein
Etupaksuus: 10,5 mm
Asennussyvyys etulevyn takana: 116,4 mm
