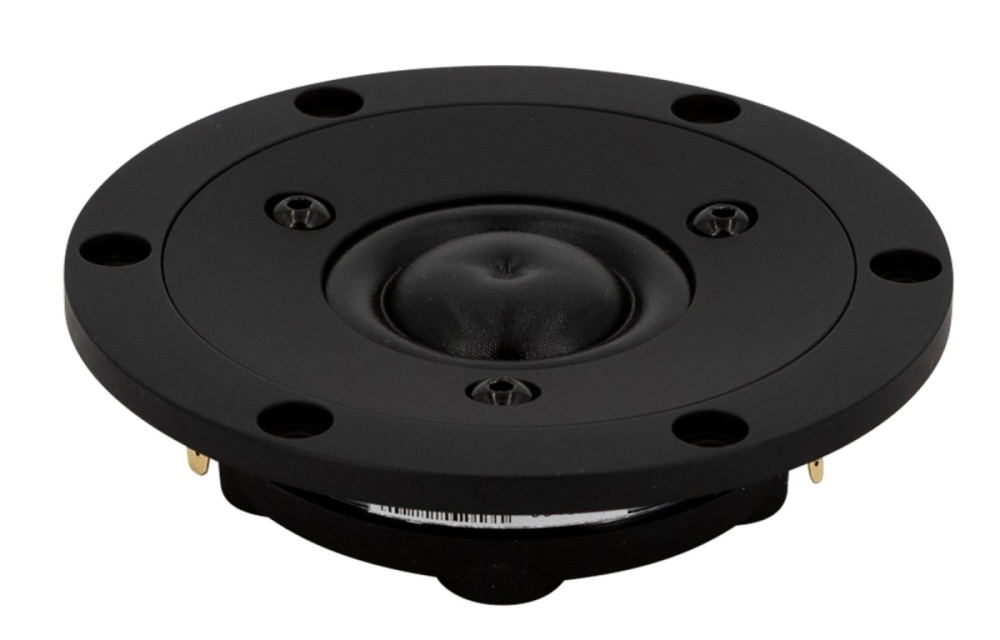

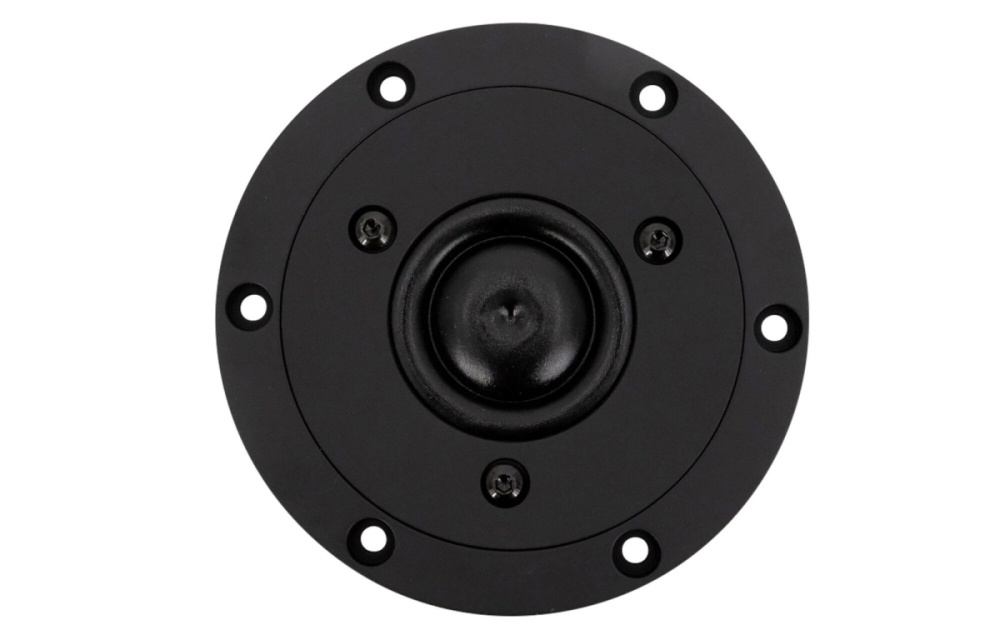

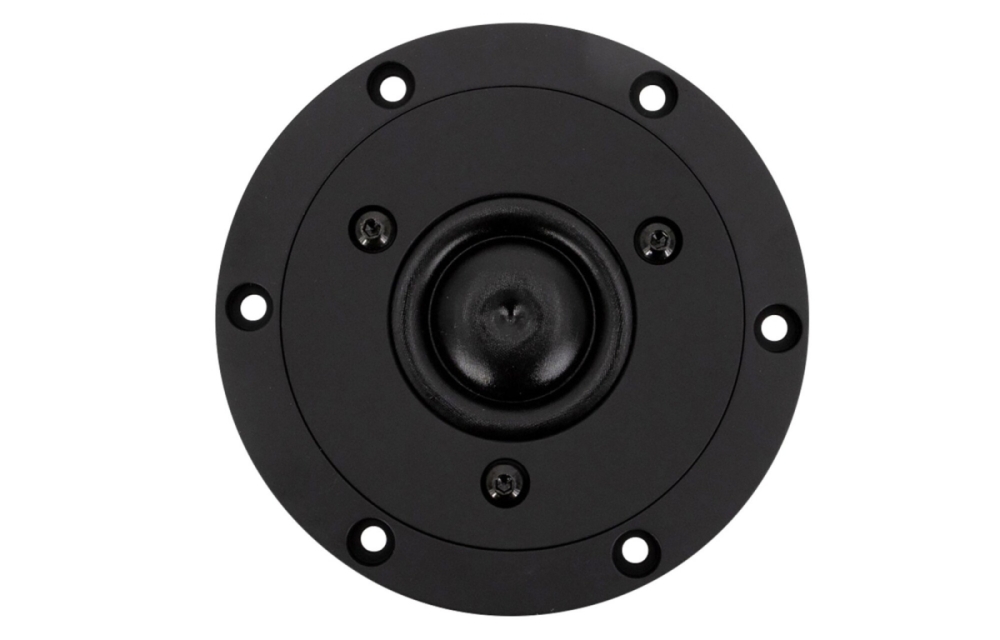

SB Acoustics Satori TW29RN-B on 1" diskantti resonanssittomalla rengaskupolilla, joka minimoi korkeataajuisen särön puhtaamman äänen saavuttamiseksi. Se sopii korkealaatuisiin äänijärjestelmiin, joissa matala särö ja korkea herkkyys ovat etusijalla. Neodyymimoottorin, mekaanisen irrotuksen ja optimoidun vaimennuksen ansiosta se tuottaa ilmavan ja dynaamisen toiston yli 700 Hz taajuusalueella.

• Impedanssi: 4 Ω
• Herkkyys: 96 dB (2,83 V / 1 m)
• Tehonkesto: 80 W (korkeapassisuodatin 2600 Hz / 12 dB/oktaavi)
• Resonanssiton rengaskupoli
• Kaksiosainen alumiininen etulevy mekaanisella irrotuksella
• Neodyymimoottori T-muotoisella naparakenteella
• Kaksoistasapainotetut puristuskammiot
• Asennusläpimitta: Ø70 mm
• Asennussyvyys: n. 27 mm

Rakenne ja äänenlaatu

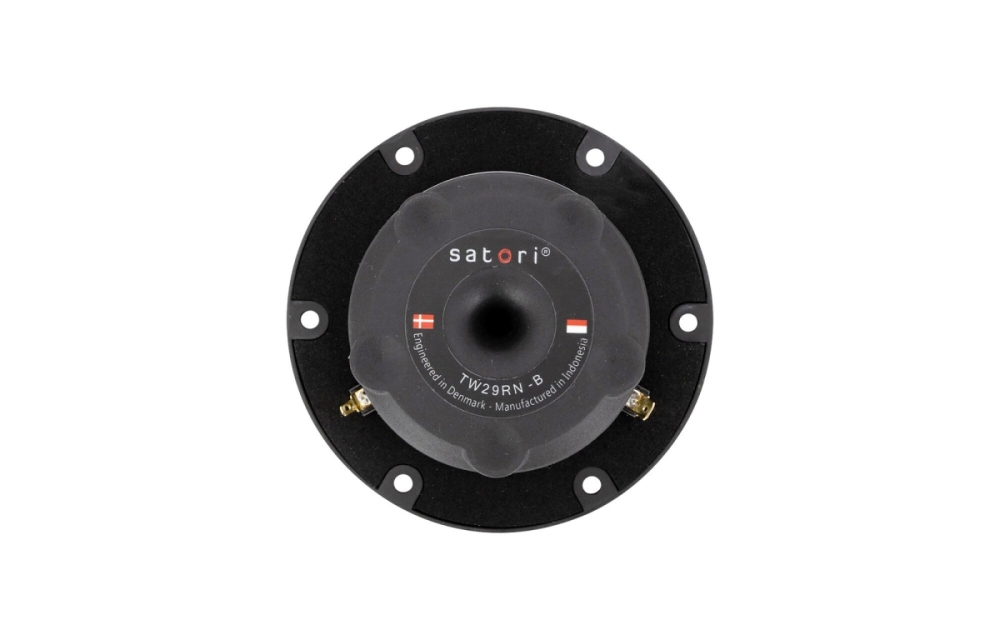

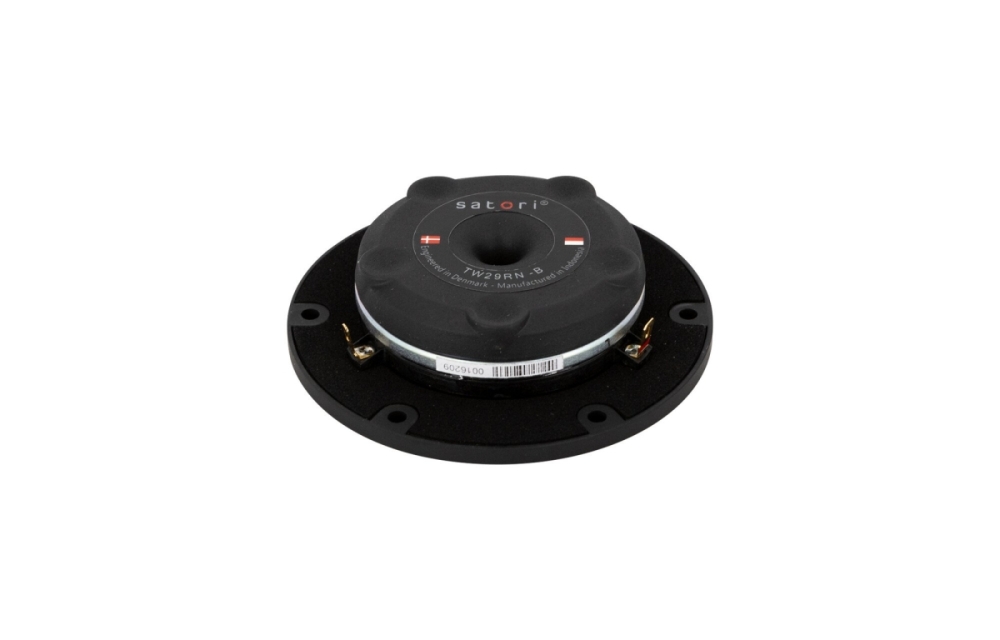

Satori TW29RN-B:ssä on edistynyt rengaskupoli, joka poistaa resonanssit ja säröt diskanttiäänialueella, tarjoten kirkkaan ja yksityiskohtaisen äänikuvan. Neodyymipohjainen moottori T-muotoisella naparakenteella ja kaksoispuristuskammiot vähentävät säröä ja parantavat dynamiikkaa. Kuparikotelot vähentävät äänikelan induktanssia ja vaiheenkääntöä, mikä edistää puhdasta ja luonnollista ääntä. Mekaanisesti irrotettu alumiininen etulevy ja vaimennettu alumiininen takakammio minimoivat ei-toivotut värähtelyt vakaaseen toistoon.

Asennus ja yhteensopivuus
Diskantti on suunniteltu upotettavaksi 70 mm läpimittaisella aukolla ja sen ulkoinen halkaisija on noin 104 mm. Asennussyvyys on noin 27 mm, mikä tekee siitä helpon integroida useimpiin kaiutinkoteloihin. Ruuvireiät on valmisteltu turvallista ja vakaata asennusta varten. Matala 4 ohmin impedanssi vaatii, että vahvistin tai päätevahvistin kestää tämän kuorman optimaalisen suorituskyvyn takaamiseksi.

Tekniset tiedot
Nimellisimpedanssi: 4 Ω
DC-vastus (Re): 3,0 Ω
Äänikelan induktanssi (Le): 0,02 mH
Tehokas kalvon pinta-ala (Sd): 9,6 cm²
Äänikelan halkaisija: 29,0 mm
Äänikelan korkeus: 2,0 mm
Ilmarako: 2,5 mm
Lineaarinen liike (p-p): 0,5 mm
Liikkuva massa ilmineen (Mms): 0,44 g
Vapaa ilmarresonanssi (Fs): 700 Hz
Herkkyys (2,83 V / 1 m): 96 dB
Mekaaninen Q-arvo (Qms): 2,1
Sähköinen Q-arvo (Qes): 0,65
Kokonais Q-arvo (Qts): 0,49
Voimakerroin (Bl): 3,1 Tm
Tehonkesto: 80 W (IEC 268-5, korkeapassisuodatin 2600 Hz / 12 dB/oktaavi)
Magneettinen vuontiheys: 1,5 T
Magneetin paino: 0,10 kg
Nettopaino: 0,40 kg

Mitat ja asennus
Ulkohalkaisija: Ø103,8 mm
Etulevyn halkaisija: Ø92,0 mm
Upotushalkaisija (cutout): Ø70,0 mm
Ruuvireiät: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Asennussyvyys etulevyn takana: n. 26,7 mm
