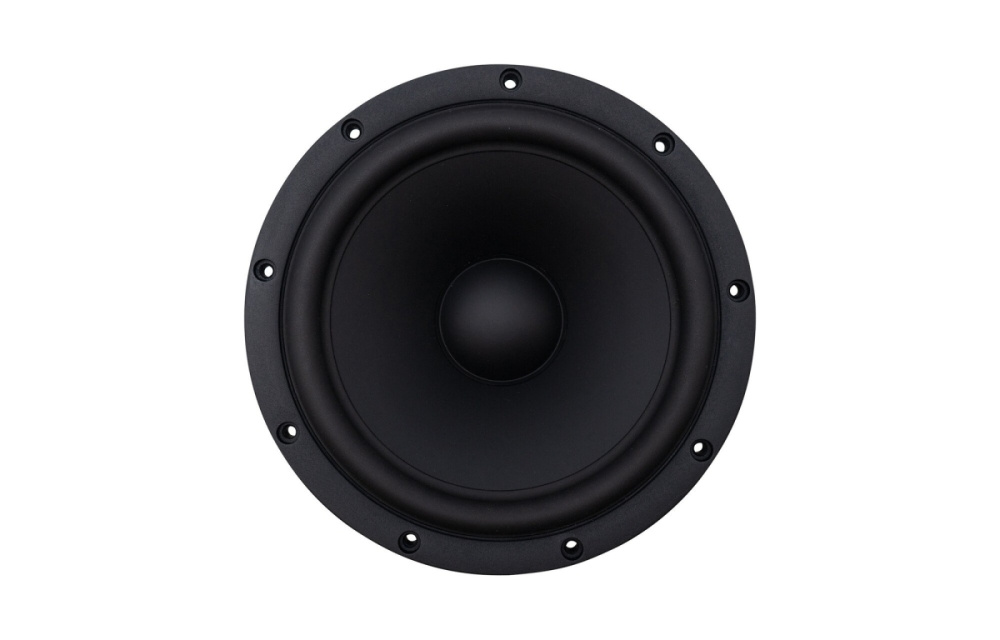

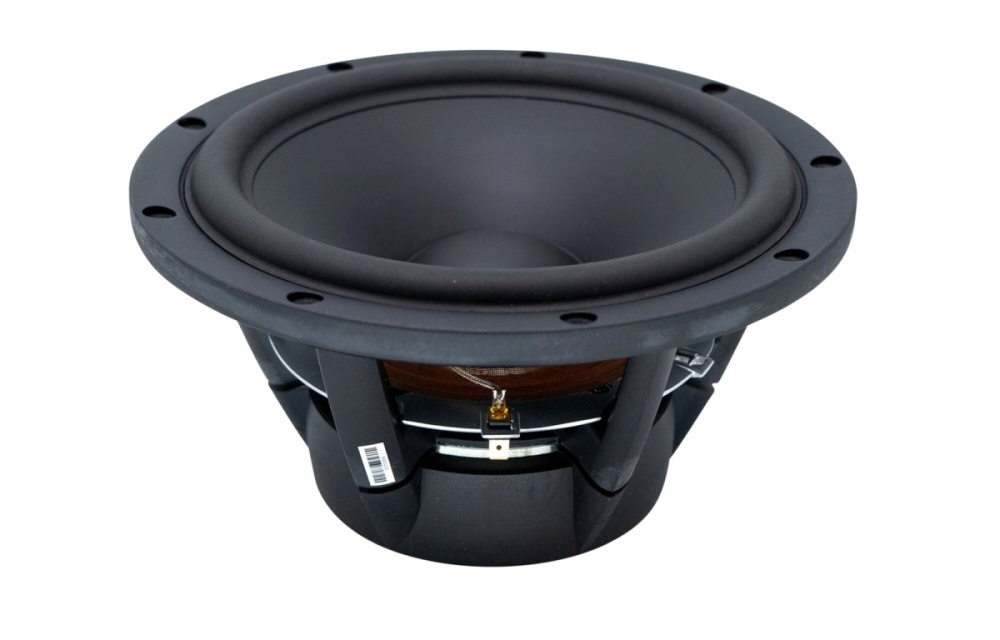

SB Acoustics Satori WO24P-4 on 9,5 tuuman basso/keskiäänielementti, jossa on kova papyruskartio, joka tarjoaa keveyttä ja suurta jäykkyyttä tarkkaa äänentoistoa varten. Elementissä on edistynyt neodyymimoottorijärjestelmä, jossa on kaksoislyhytkytkentärenkaat ja alaleikattu napakappale, jotka vähentävät säröä, sekä ilmastoitu alumiinikotelo, joka pitää puristuksen alhaisena suurilla kuormituksilla. Lineaarisesti symmetrinen ripustus tarjoaa vakaan ja dynaamisen liikkeen, mikä tekee tästä elementistä hyvin sopivan korkealaatuisiin äänijärjestelmiin, joissa vaaditaan sekä tehoa että tarkkuutta.

• Elementin koko: 9,5 tuumaa (242 mm)
• Impedanssi: 4 Ω
• Herkkä: 91 dB (2,83 V/1 m)
• Tehonkesto: 90 W (IEC 268-5)
• Äänikela halkaisija: 49,5 mm
• Vapaa ilman resonanssi (Fs): 28 Hz
• Kalvon pinta-ala (Sd): 255 cm²
• Asennussyvyys: 116,4 mm
• Valualumiinikotelo ilmanvaihdolla

Rakenne ja äänenlaatu

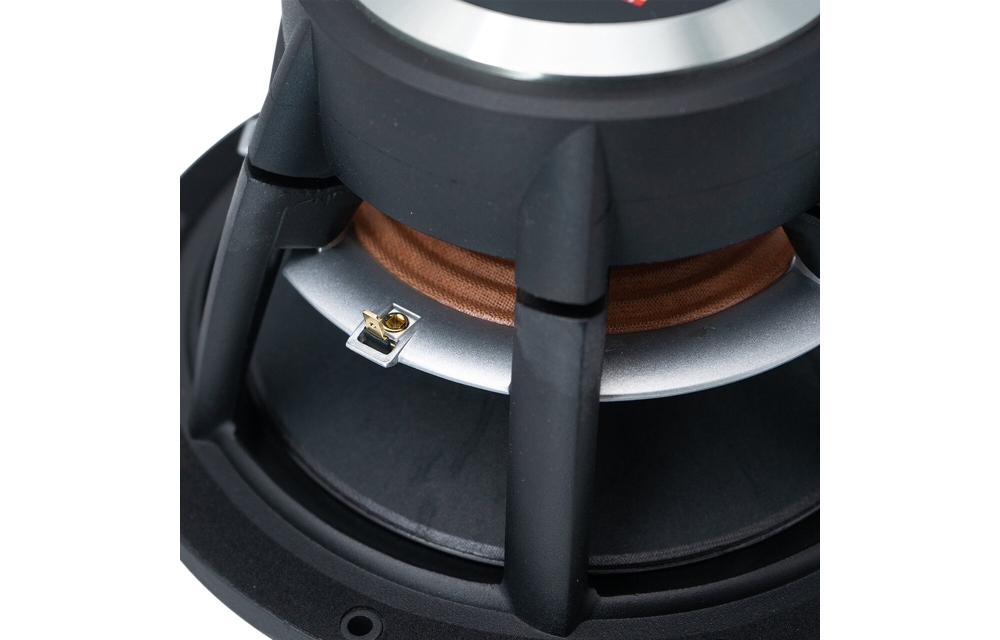

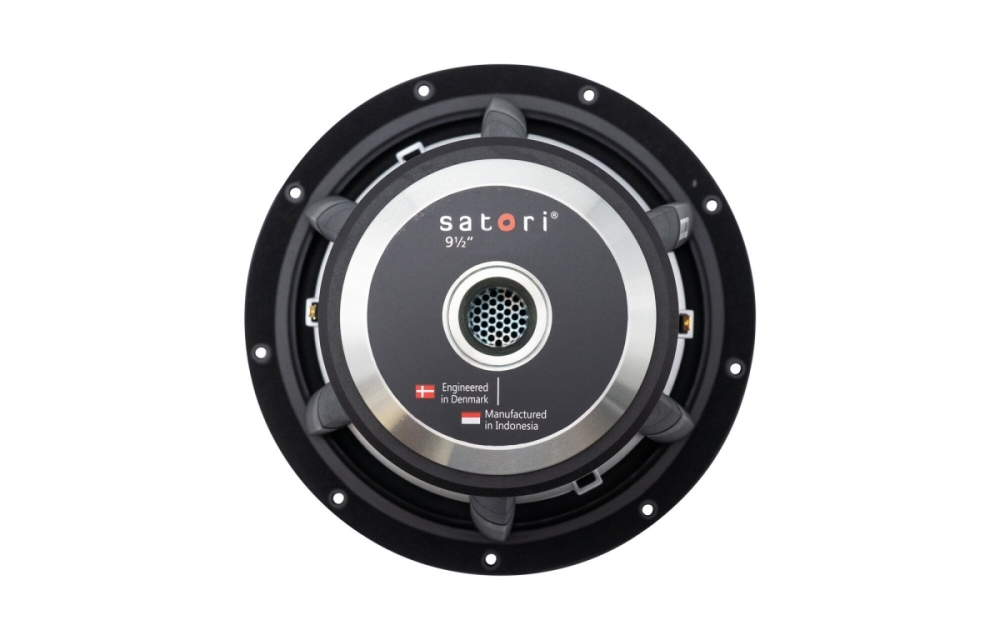

Kova papyruskartio on valmistettu sisäisesti ja yhdistää keveyden ja hyvän jäykkyyden, mikä tarjoaa nopean vasteen ja alhaisen särön. Moottori on optimoitu alaleikatulla napakappaleella ja kaksoislyhytkytkentärenkailla, jotka tehokkaasti vähentävät ei-toivottuja magneettisia häiriöitä. Hyvin ilmastoitu alumiinikotelo vähentää puristusta ja pitää lämpötilan alhaisena, mikä takaa vakaan suorituskyvyn myös suurilla kuormituksilla. Lineaarisesti symmetrinen ripustus varmistaa kalvon tarkan ja hallitun liikkeen puhtaaseen ja dynaamiseen ääneen.

Asennus ja yhteensopivuus

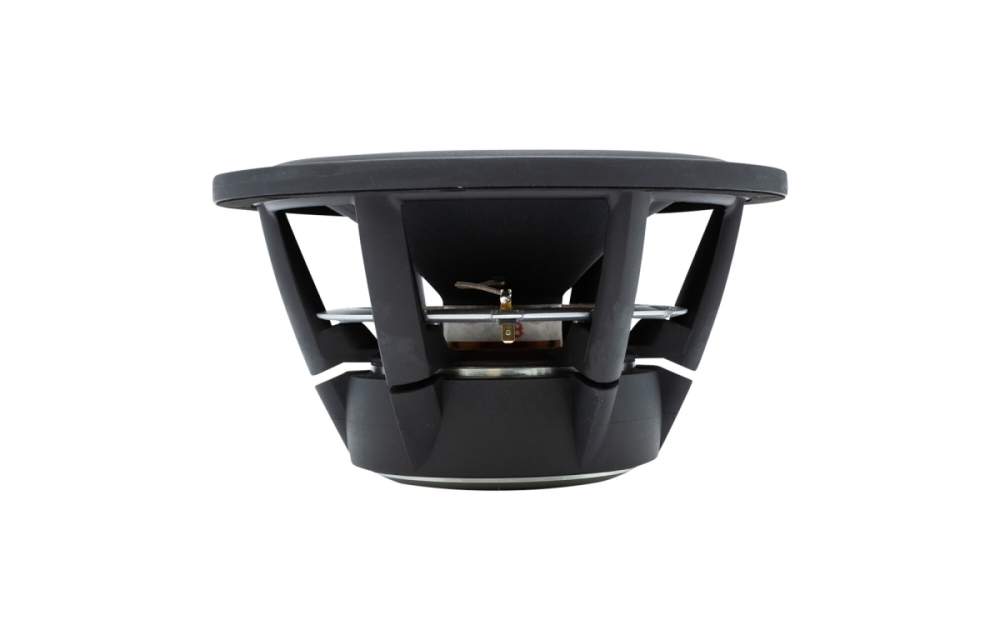

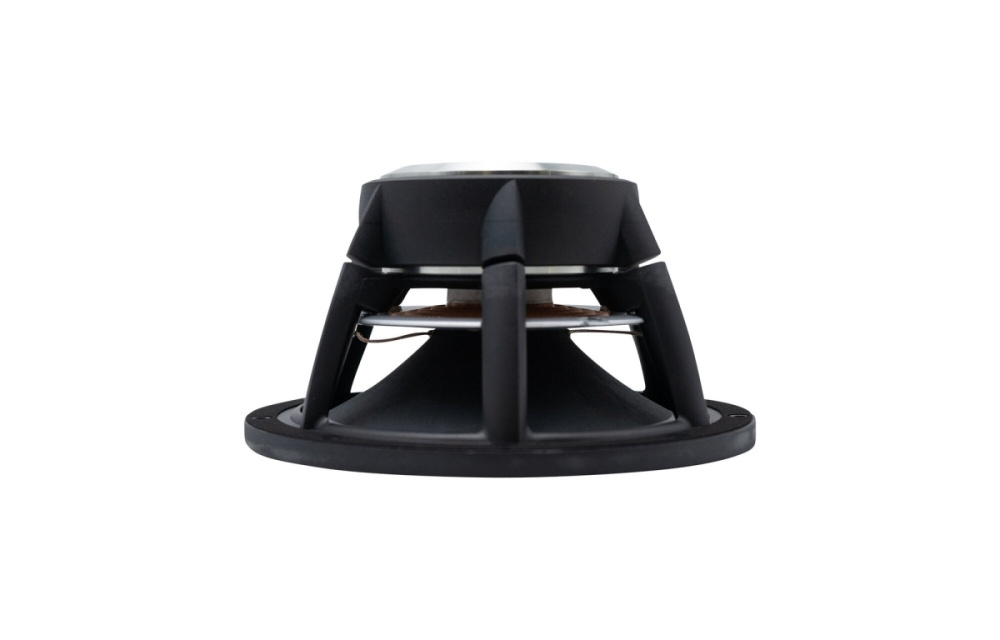

Elementin ulkohalkaisija on 242 mm ja upotushalkaisija 209,3 mm, mikä sopii standardiin 9,5 tuuman asennusaukkoon. Asennussyvyys on 116,4 mm, ja kotelossa on 9 ruuvinreikää, jotka on kallistettu 40° varmaan kiinnitykseen. Vankka rakenne ja standardimitat tekevät siitä helpon integroida sekä uusiin että päivitettyihin kaiutinjärjestelmiin.

Tekniset tiedot
Nimellisimpedanssi: 4 Ω
Tasavirtavastus (Re): 3,3 Ω
Äänikelan induktanssi (Le): 0,29 mH
Tehokas kalvon pinta-ala (Sd): 255 cm²
Äänikelan halkaisija: 49,5 mm
Äänikelan korkeus: 23 mm
Ilmarako korkeus: 6 mm
Lineaarinen liike (p-p): 17 mm
Magneettinen fluxitiheys: 1,1 T
Magneetin paino: 1,36 kg
Nettopaino: 3,7 kg
Vapaa ilman resonanssi (Fs): 28 Hz
Herkkyys (2,83 V / 1 m): 91 dB
Mekaaninen Q-kerroin (Qms): 6,7
Sähköinen Q-kerroin (Qes): 0,42
Kokonais Q-kerroin (Qts): 0,40
Liikkuva massa mukaan lukien ilma (Mms): 42 g
Voimatekijä (Bl): 7,6 Tm
Vastaava tilavuus (Vas): 71 litraa
Joustavuus (Cms): 0,77 mm/N
Mekaaninen häviö (Rms): 1,1 kg/s
Tehonkesto: 90 W (IEC 268-5)
