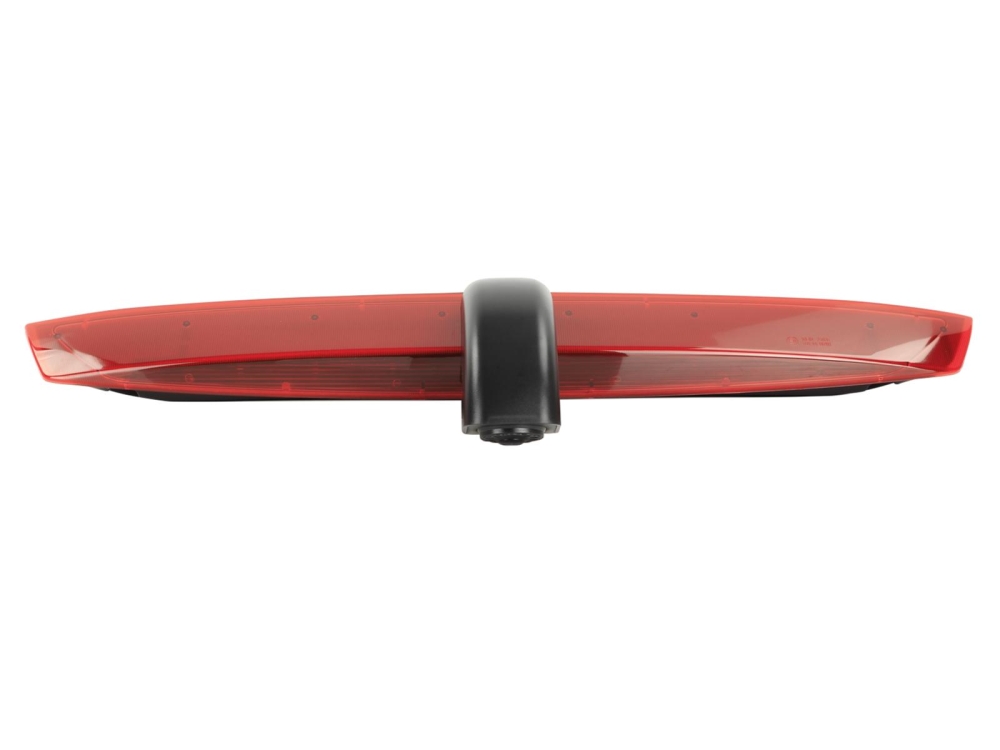

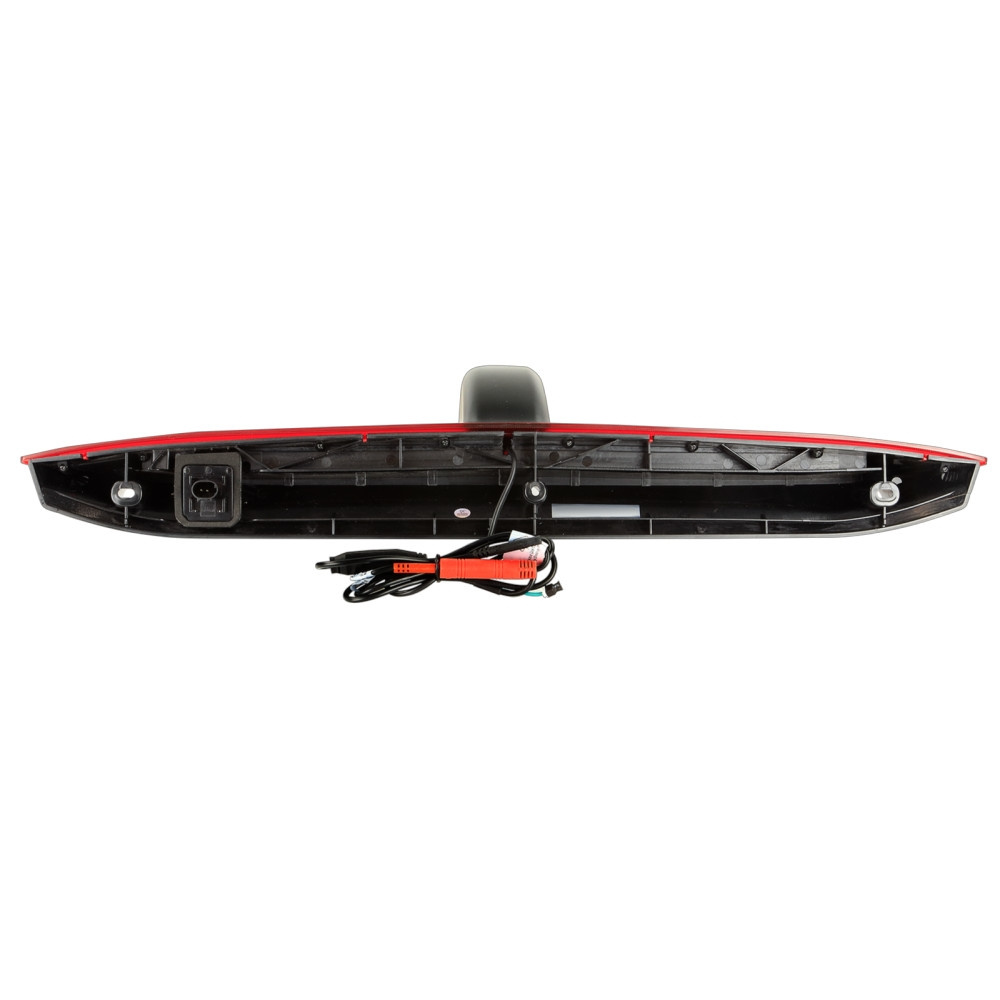

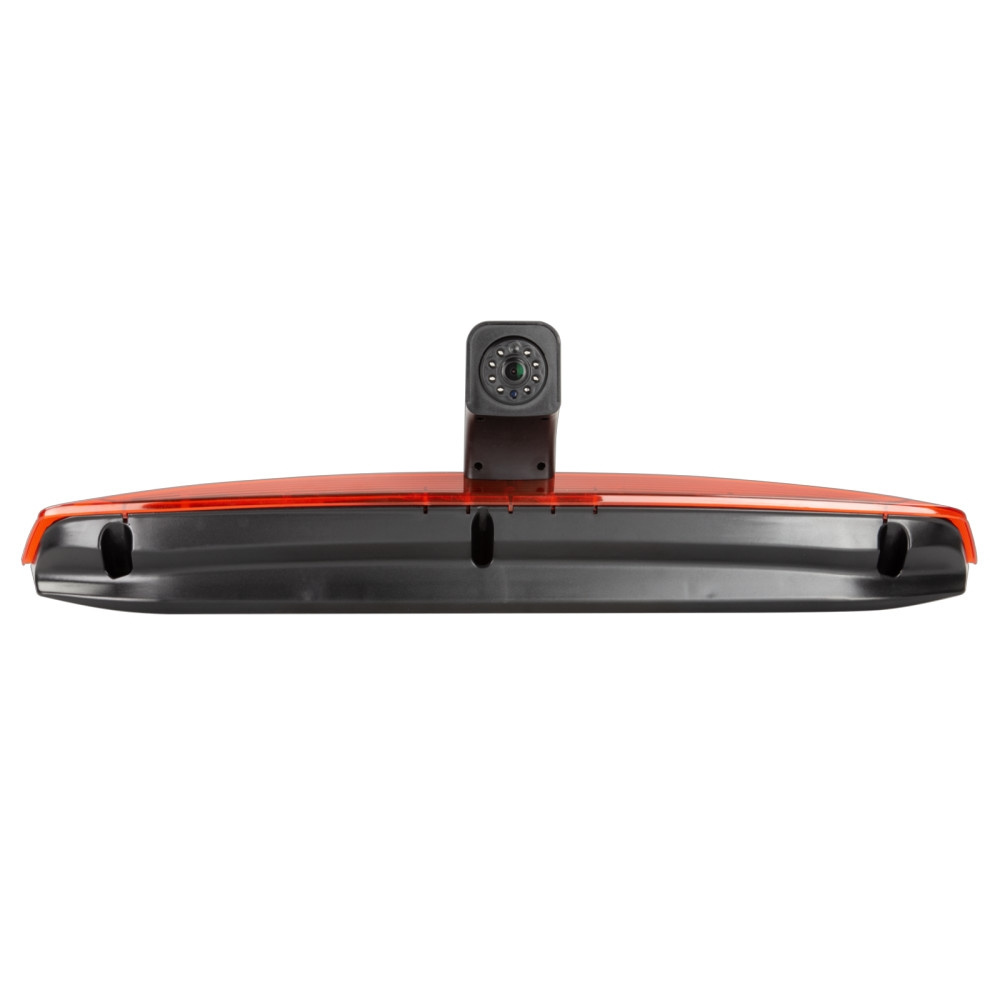

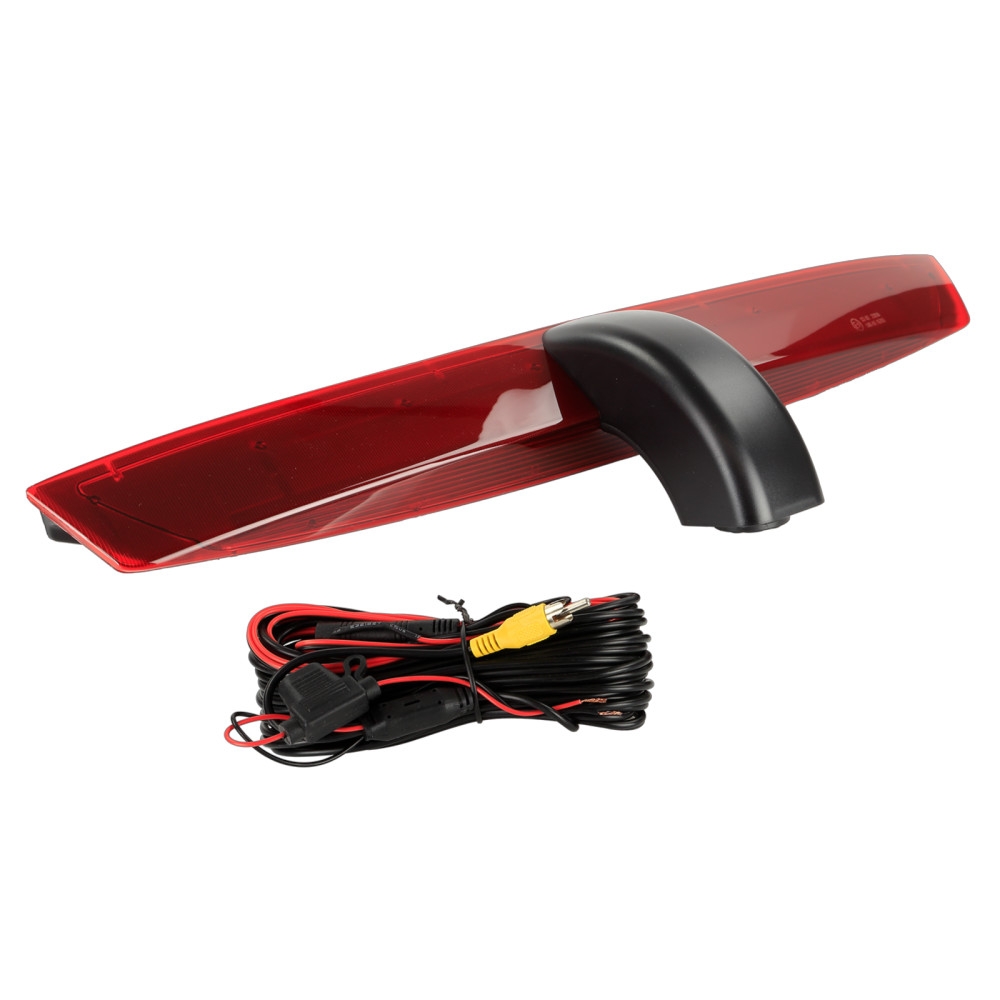

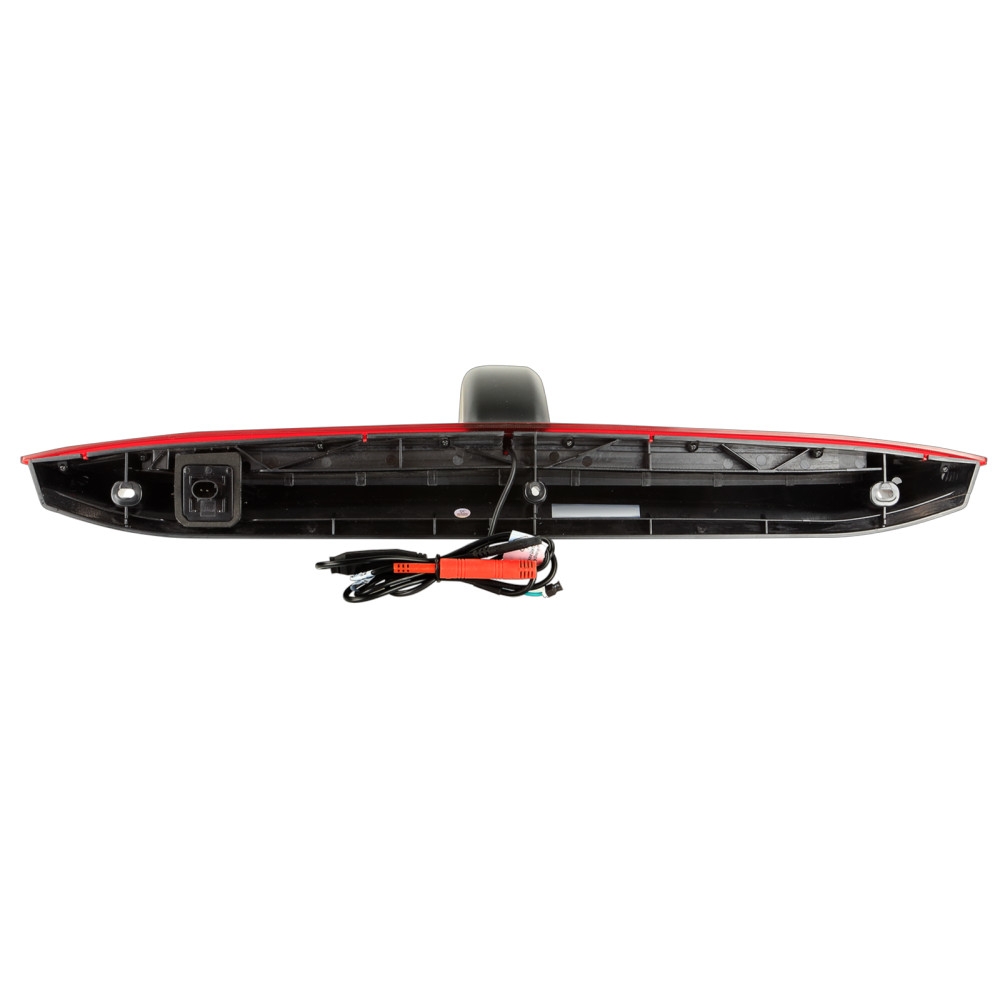

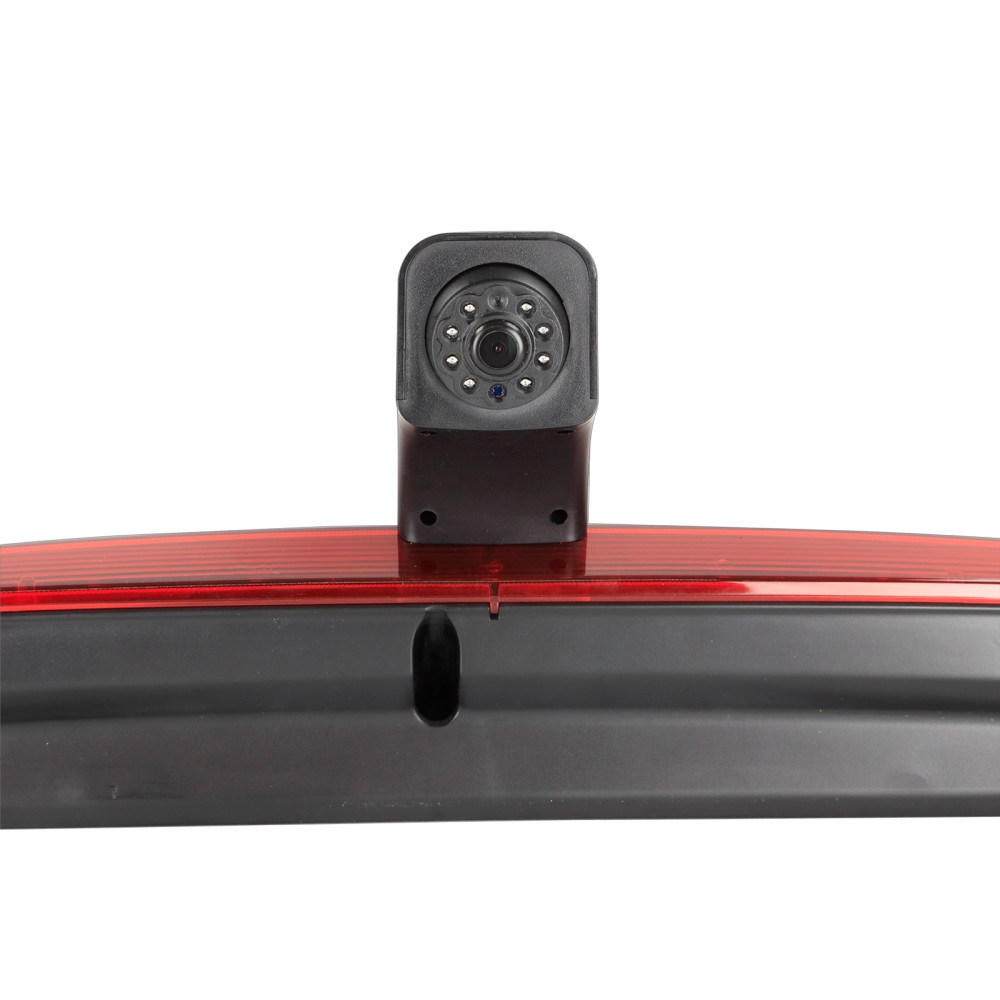

ACV 771000-6074 on peruutuskamera, joka on tarkoitettu Mercedes Benz Vito (W447) -mallille, jossa on kaksoiset takaluukut, valmistettu ajalla 06/2014 - 2023. Tuote on suunniteltu korvaamaan OEM:n kolmas jarruvalo ja tarjoaa ohjausviivat sekä säädettävän näkökulman.
- Sopii jatkuvaan käyttöön.
- Säädä näkökulmaa ja kameran suuntaa asennuspaikalla testimonitorin avulla ennen asennusta.
- Käyttöjännite: +12V.
- Sisältää 1m pigtailin, jossa on 4-napainen ACV-järjestelmäliitin.
- IP68-luokiteltu kestämään haastavia sääolosuhteita.
Tämä kamera on muovinen ja saatavana mustana ja punaisena. Ohjausviivat voidaan aktivoida tai deaktivoida jumperin avulla, ja näkökulmaa voidaan säätää eri asennustarpeiden mukaan. Kamerassa on 1/3"" CMOS-kuvasensori ja se käyttää NTSC TV-järjestelmää. Tehokkailla pikseleillä 976 x 592 ja 600 TV-linjan tarkkuudella se tarjoaa kirkkaan ja selkeän kuvan. Linssin kulma on diagonaalisesti 160° ja vaakasuora näkökulma 115° ja pystysuora näkökulma 75°. Kamera on suunniteltu toimimaan lämpötiloissa -30°C - 75°C ja se voidaan varastoida lämpötiloissa -40°C - 80°C. Mitat on mukautettu sopimaan OEM-jarruvaloon, jota se korvasi. Liitäntätiedot: - Punainen johto: +12V virtalähde. - Musta johto: suora maadoitus auton runkoon. - Keltainen RCA-johto: videoliitäntä. - Vihreä jumper: aktivoi/deaktivoi ohjausviivat. On tärkeää varmistaa, että kolmas jarruvalo on oikein kytketty peruutuskameran asennuksessa virheviestien välttämiseksi. Jos tietonäytössä ilmenee virhe, OEM-lamppu voidaan kytkeä rinnakkain tai kuormitusvastus (10k Ohm, 5 Watt min) voidaan käyttää OEM-lampun simulointiin.
Sopii
Mercedes Benz Vito (W447) 06/2014 - 2023
Tekniset tiedot
Kuvasensori: 1/3"" CMOS
TV-järjestelmä: NTSC
Tehokkaat pikselit: 976 x 592
Linssi: 1,9mm / F 2.0
Tarkkuus: 600 TV-linjan
Linssin kulma diagonaalisesti: 160° + 5°
Näkökulma: vaakasuora 115° pystysuora 75° + 5°
IP-luokitus: IP68
Liitin: 4-napainen ACV-järjestelmäliitin (m) Ø5,2 mm
Käyttöjännite: +12V DC
Virtalähde: +12V DC
Käyttölämpötila: -30°C - 75°C
Varastointilämpötila: -40°C - 80°C
Mitat: katso 3. OEM-jarruvalo
Pigtail kamerassa: 1m +/- 4-napainen ACV-järjestelmäliitin (m) Ø5,2mm
Liitäntäkaapeli: 20cm +/- 4-napainen ACV-järjestelmäliitin (n) Ø10mm / 4-napainen ACV-järjestelmäliitin (m) Ø5,2mm
