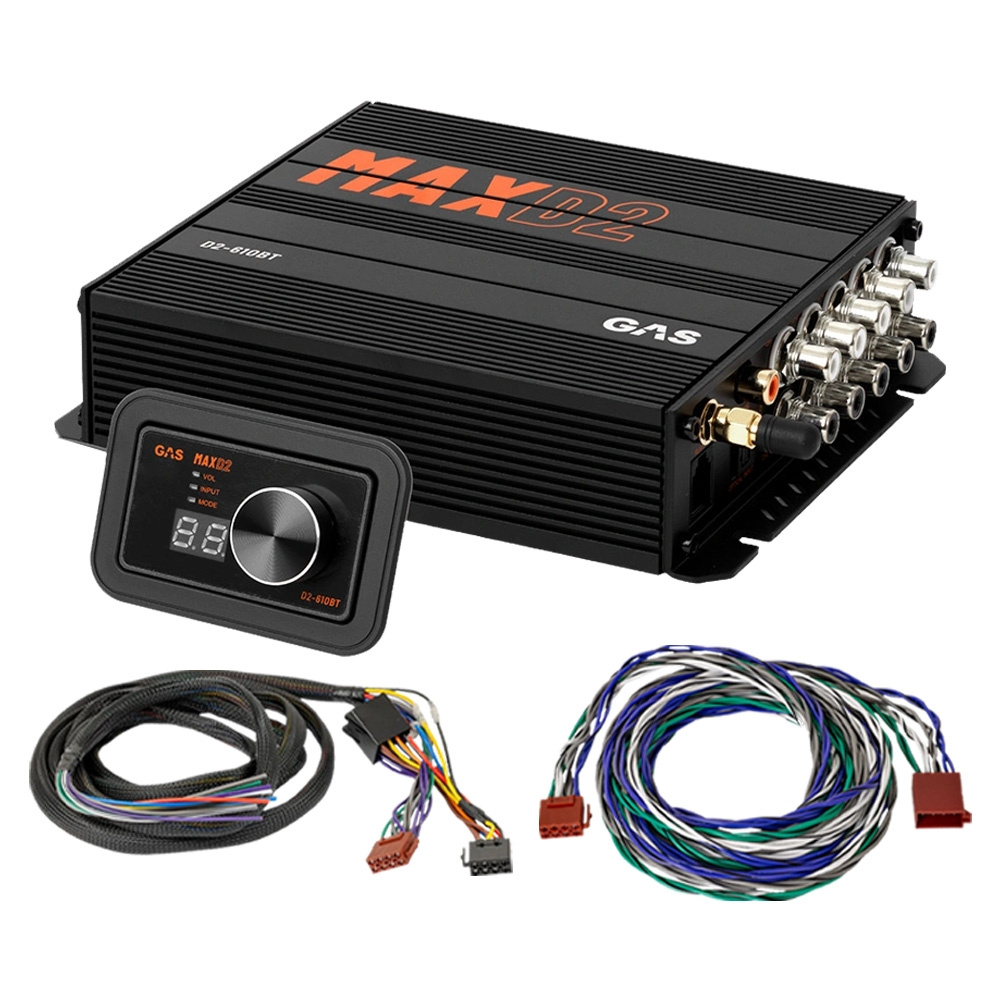

GAS MAX D2-610BT antaa sinulle täyden hallinnan auton äänentoistoon tehokkaalla 10-kanavaisella DSP:llä ja 31-kaistaisella EQ:lla kanavaa kohden. Yhdistä kätevien plug & play -kaapeleiden kanssa siistiin asennukseen ilman vaivaa alkuperäisessä johtosarjassa. Plug & play -adapterit varmistavat, että voit helposti integroida auton järjestelmään ja samalla saat kaikki signaalit ja virran, joita tarvitset ääniprosessorille, helposti!

HUOM! Tässä paketissa ei ole T-johdotusta, joten kytkentä tehdään ISO-liittimillä. Jos autosi soittimessa on ISO-liittimet, sen voi liittää suoraan, mutta muuten tarvitaan mallikohtainen T-johdotus (kutsutaan myös Plug & Play -johdotukseksi, SOT-johdotukseksi, T-ISO).

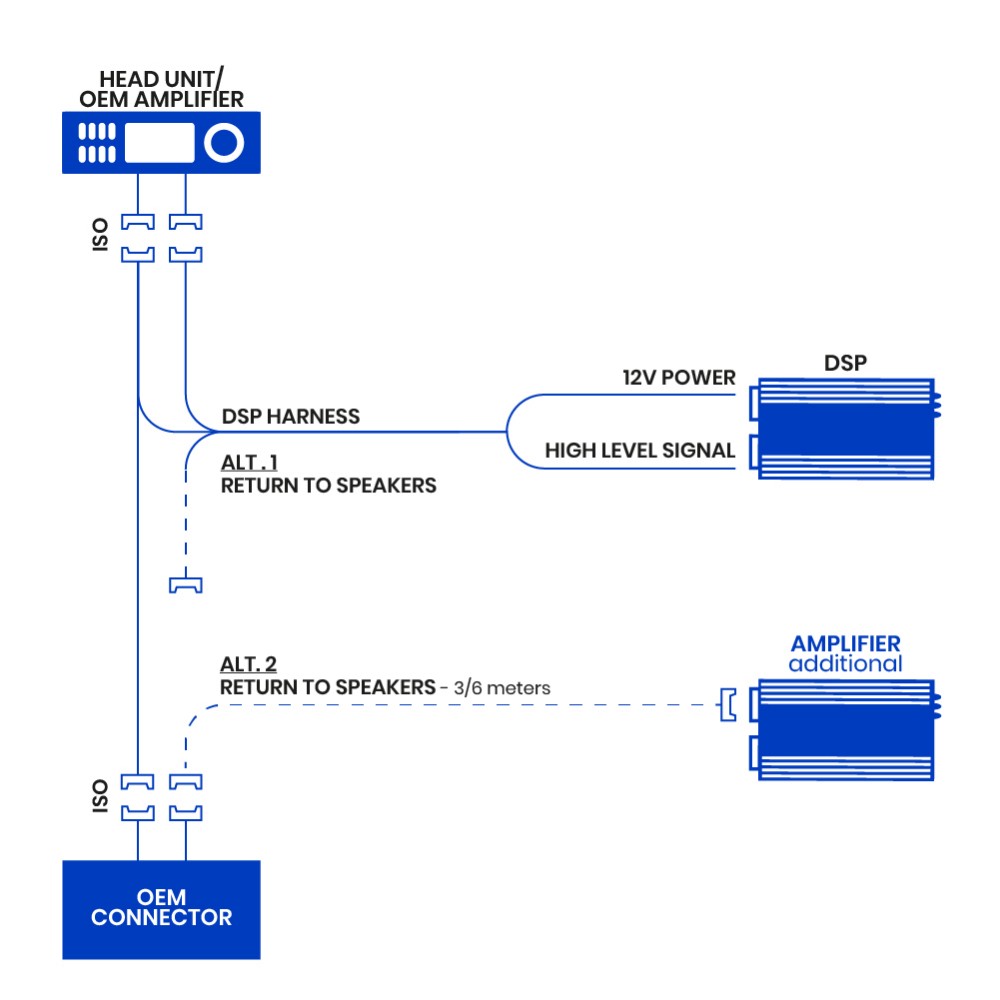

Aloita päättämällä, haluatko käyttää auton kaiuttimia erillisellä vahvistimella vai jatkavatko ne alkuperäisyksikön ohjaamina. Jos aiot jatkaa kaiuttimien käyttöä alkuperäisyksiköllä (tai vetää omat kaapelit), et valitse kaiuttimien paluuta. Jos aiot kytkeä vahvistimen, joka ohjaa auton kaiuttimia, valitse silloin kaiuttimien paluu.

Valitse kaapelipituudet sen mukaan, mihin aiot asentaa ääniprosessorin. Jos se asennetaan tavaratilaan, 5/6 metriä on sopiva, muuten 3 metriä riittää usein asentamiseen esimerkiksi hansikaslokeroon tai istuimen alle.

Vaihtoehto 1 (ilman kaiuttimien paluuta):

Vaihtoehto 2 (kaiuttimien paluulla):

Kytkentäohjeet DSP:lle:

Keltainen: +12V jatkuva syöttö
Musta: Maa
Punainen: virtalukon mukaan ohjattu +12V / ACC
(Punaista kaapelia ei normaalisti käytetä, koska ääniprosessorissa on automaattinen käynnistys)

Valkoinen: Vasen etu +
Valkoinen/musta: Vasen etu -
Harmaa: Oikea etu +
Harmaa/musta: Oikea etu -
Vihreä: Vasen taka +
Vihreä/musta: Vasen taka -
Violetti: Oikea taka +
Violetti/musta: Oikea taka -

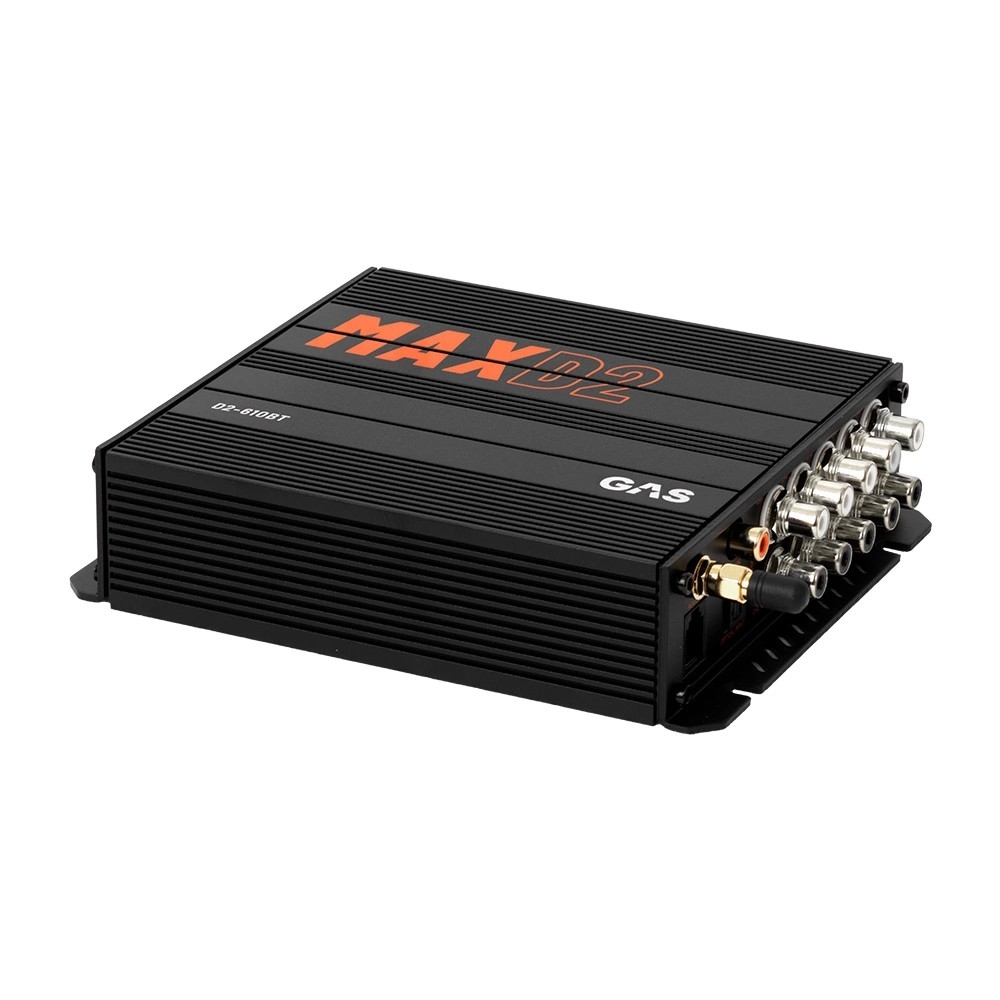

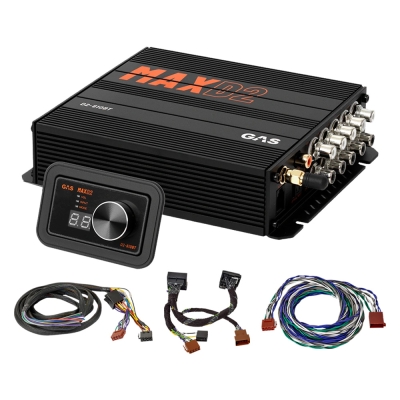

GAS MAX D2-610BT on itsenäinen 10-kanavainen DSP niille, jotka haluavat ottaa ohjat auton äänentoistosta. Rakensitpa SPL-järjestelmää useilla vahvistimilla tai optimoit korkeatasoista alkuperäisjärjestelmää, D2-610BT antaa sinulle etsimäsi tarkkuuden. 31-kaistaisella EQ:lla kanavaa kohden, aikakompensaatiolla senttimetrivälein, joustavilla jakosuotimilla ja tehokkailla 4 voltin ulostuloilla tämä on ääniprosessori niille, jotka tietävät, kuinka tärkeitä yksityiskohdat ovat.

• 10 RCA-ulostuloa (4 V RMS), 6 tuloa (low level ja high level)
• Bluetooth 5.0 ulkoisella antennilla suoratoistoon ja sovelluksen ohjaukseen
• Optinen ja koaksiaalinen digitaalitulo
• 31-kaistainen parametrist EQ kanavaa kohden säädettävällä Q-arvolla
• Jakosuotimet jopa 48 dB/oktaaviin (Bessel, Butterworth, Linkwitz-Riley)
• Aikakompensointi: 0-20 ms (0–692 cm)
• THD 0.002 %, signaali-kohinasuhde jopa 115 dB (A-painotettu)
• SigmaDSP, AKM-DAC, TI OPA1678 -op-vahvistin
• Smart Load uudempiin autoihin, joissa on impedanssivalvonta
• Tuki kuudelle eri esiasetukselle

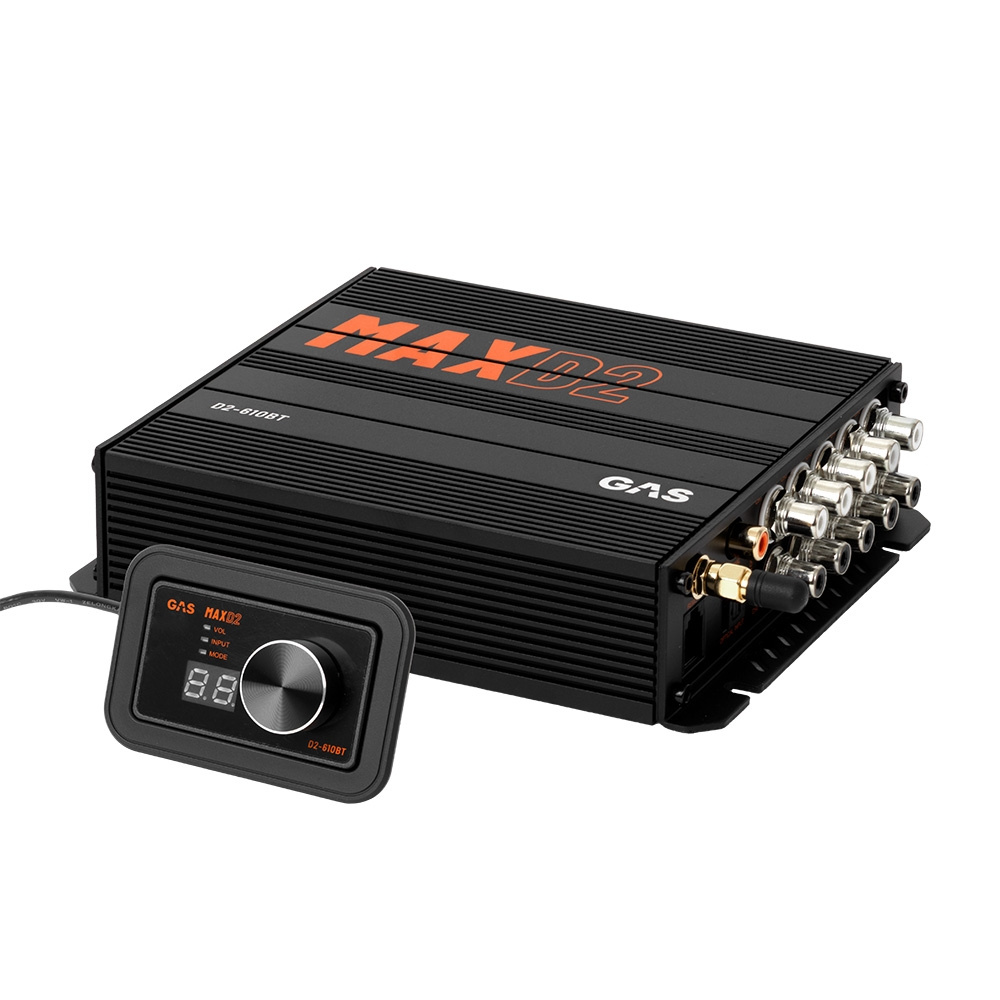

• Mukana kaukosäädin upotettavalla kehyksellä

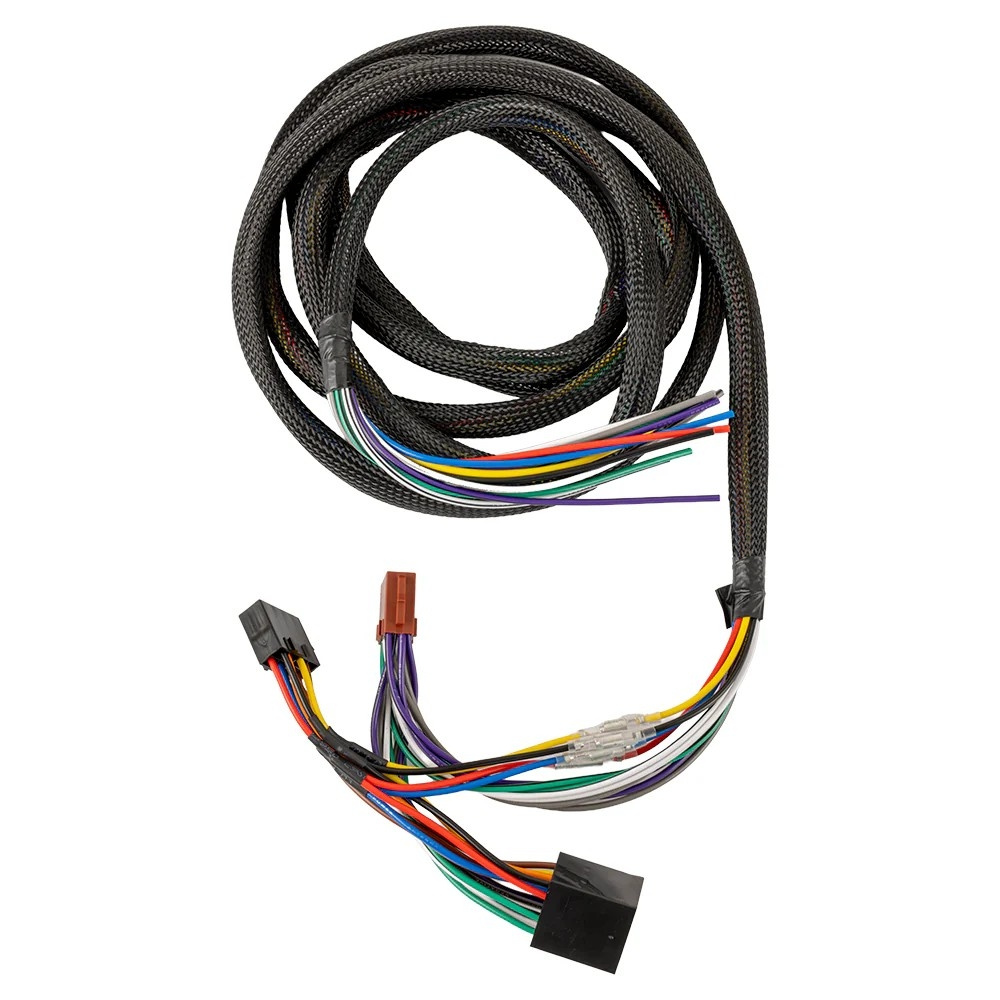

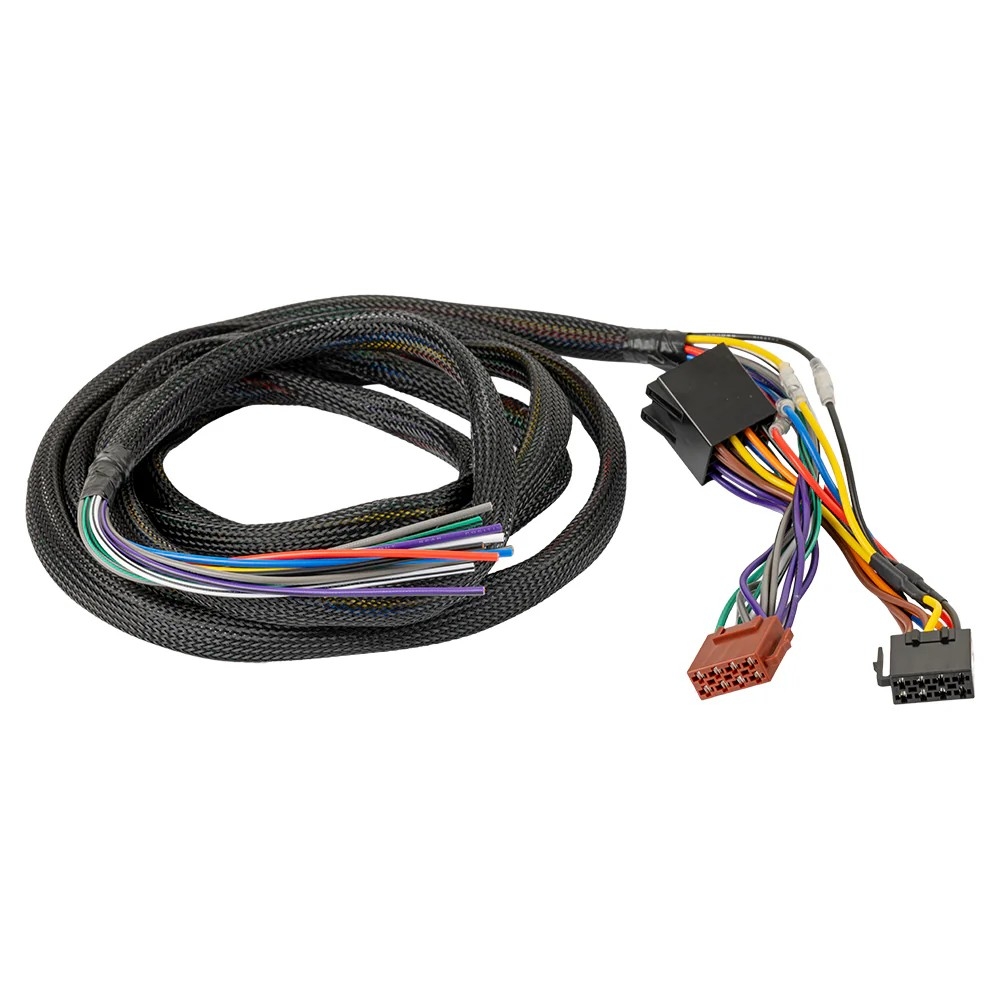

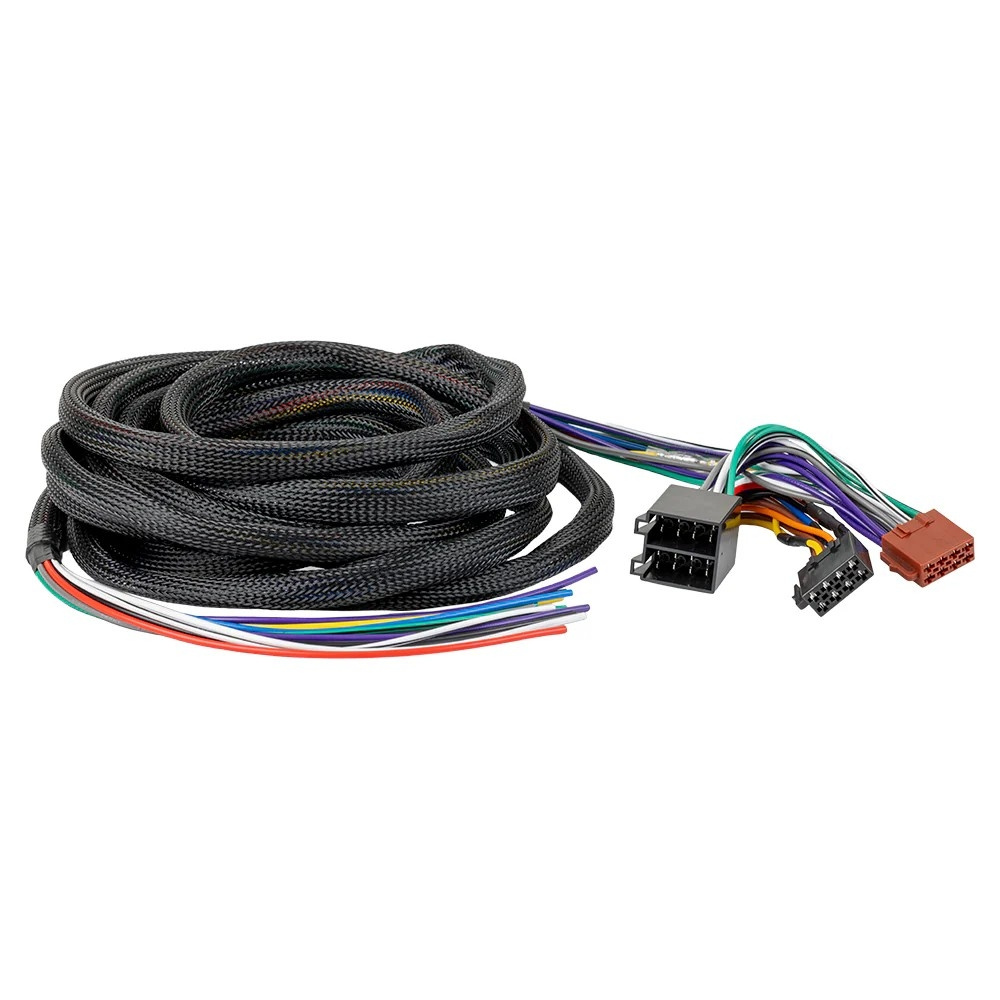

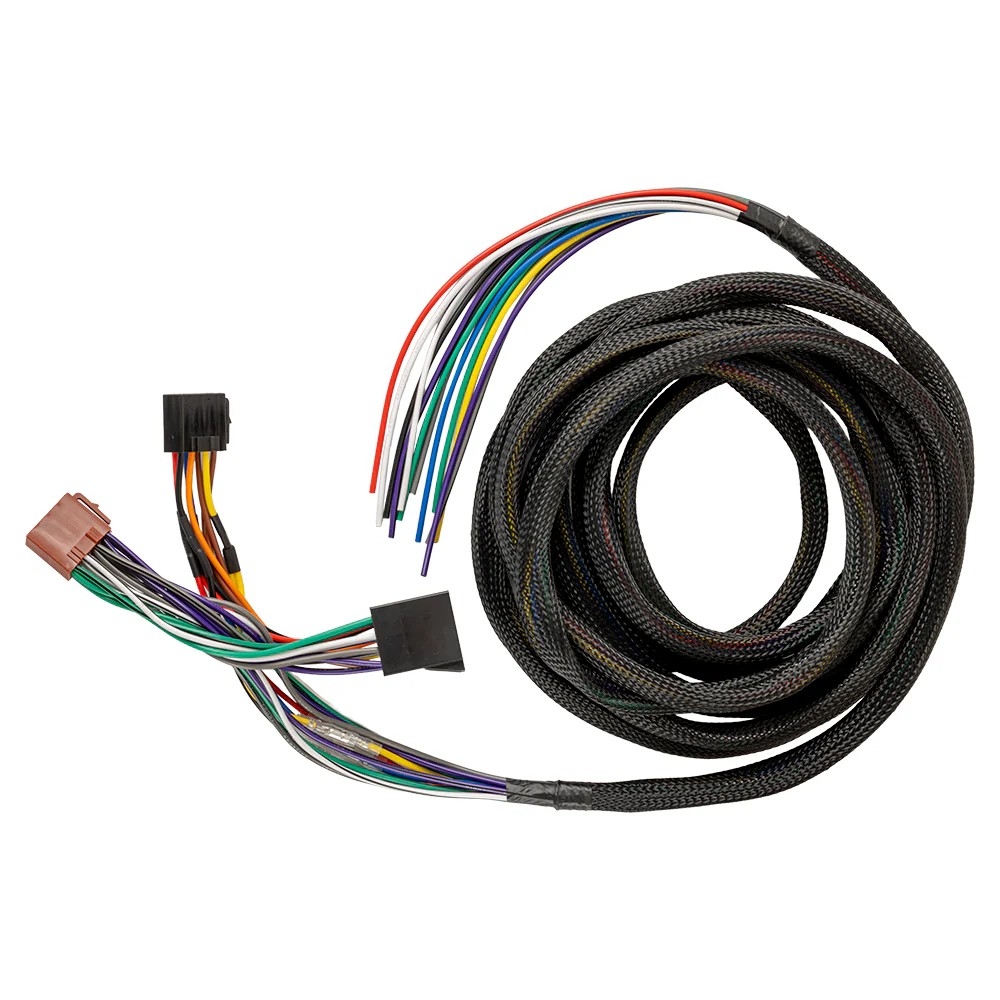

Auto-Connect UNIHLISO on plug & play -johdotus, joka tekee vahvistimen tai DSP:n integroinnista alkuperäiseen järjestelmään helppoa ilman auton johdotuksen muuttamista. Adapteri liitetään ISO-liittimillä ja se välittää sekä kaiutinulostuloista tulevan high level -signaalin että tarvittavat virtaliitännät samassa kaapelissa. 3/5 metrin pituudella sijoittelu on joustavaa, esimerkiksi istuimen alle tai tavaratilaan, ja asennus pysyy siistinä, selkeänä ja täysin palautettavana.

• Plug & play -adapteri ISO-liittimien kautta
• Välittää high level -signaalin DSP:lle ja vahvistimelle
• Sisäänrakennetut virtaliitännät: +12V, maa, remote ja sytytys
• 3/5 metrin kaapelipituus joustavaan asennukseen
• Värikoodattu standardin mukaan helppoa kytkentää varten
• Ei alkuperäisen johdotuksen katkaisua tai muokkausta
• Sopii ISO-pohjaisiin T-johdotuksiin
• Mahdollistaa täysin palautettavan asennuksen

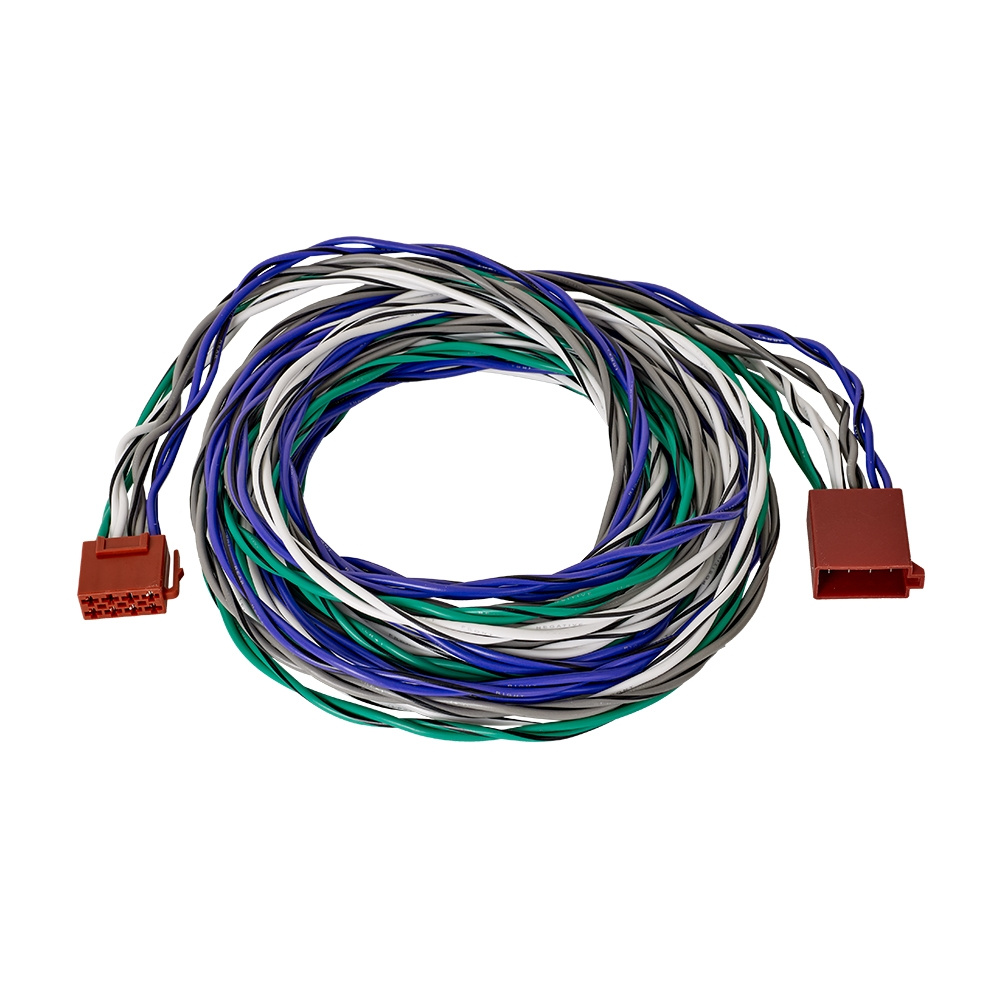

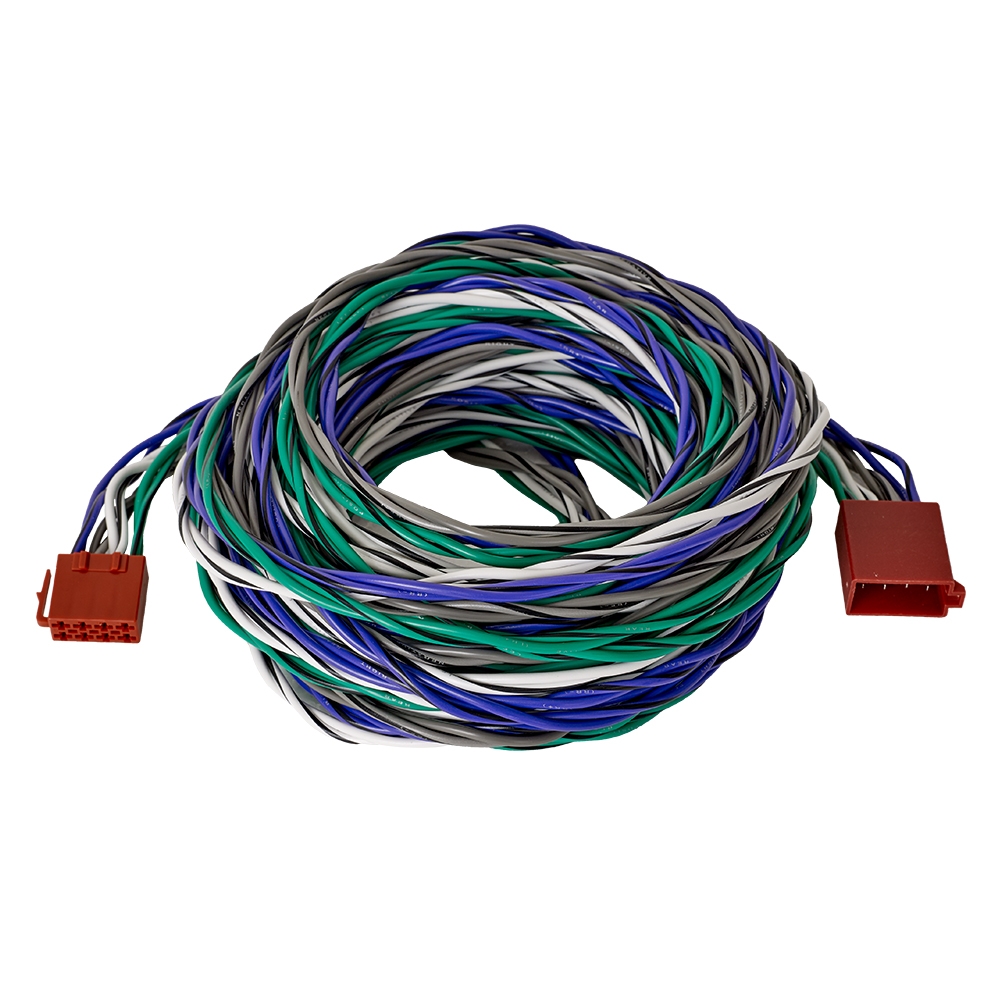

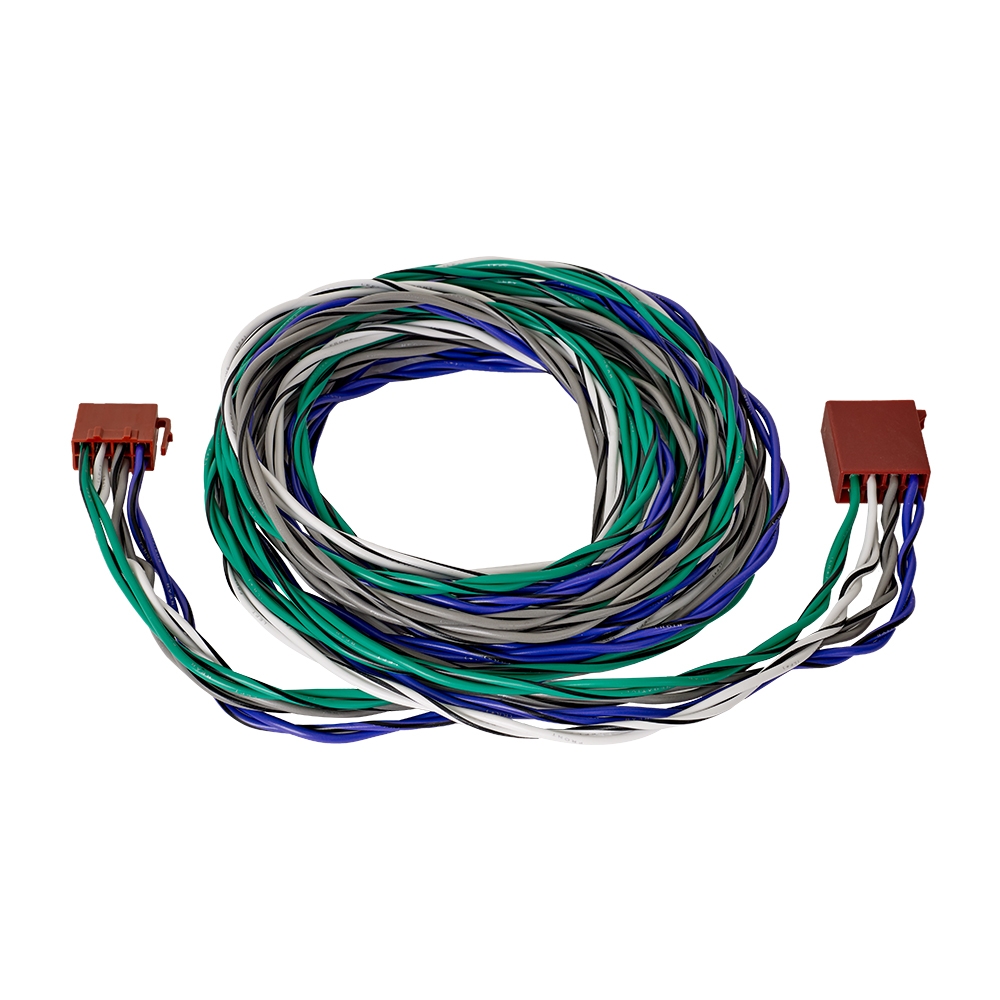

Auto-Connect ISOSCEXT on 8-napainen ISO-kaiutinjatkokaapeli. Sitä käytetään helppona tapana hakea plug&play-johdotuksen (SOT-johdotus) kanssa high level -signaali DSP:lle, paluuna vahvistimelta ja paljon muuhun!

• 3/6 metrin pituinen ISO-jatkokaapeli
• 2x1.5mm2 OFC-kaiutinkaapeli
• Kierretyt johtimet ISO-väreissä (valkoinen, harmaa, vihreä, violetti) häiriöiden minimoimiseksi
• Uros naarasliittimeen
