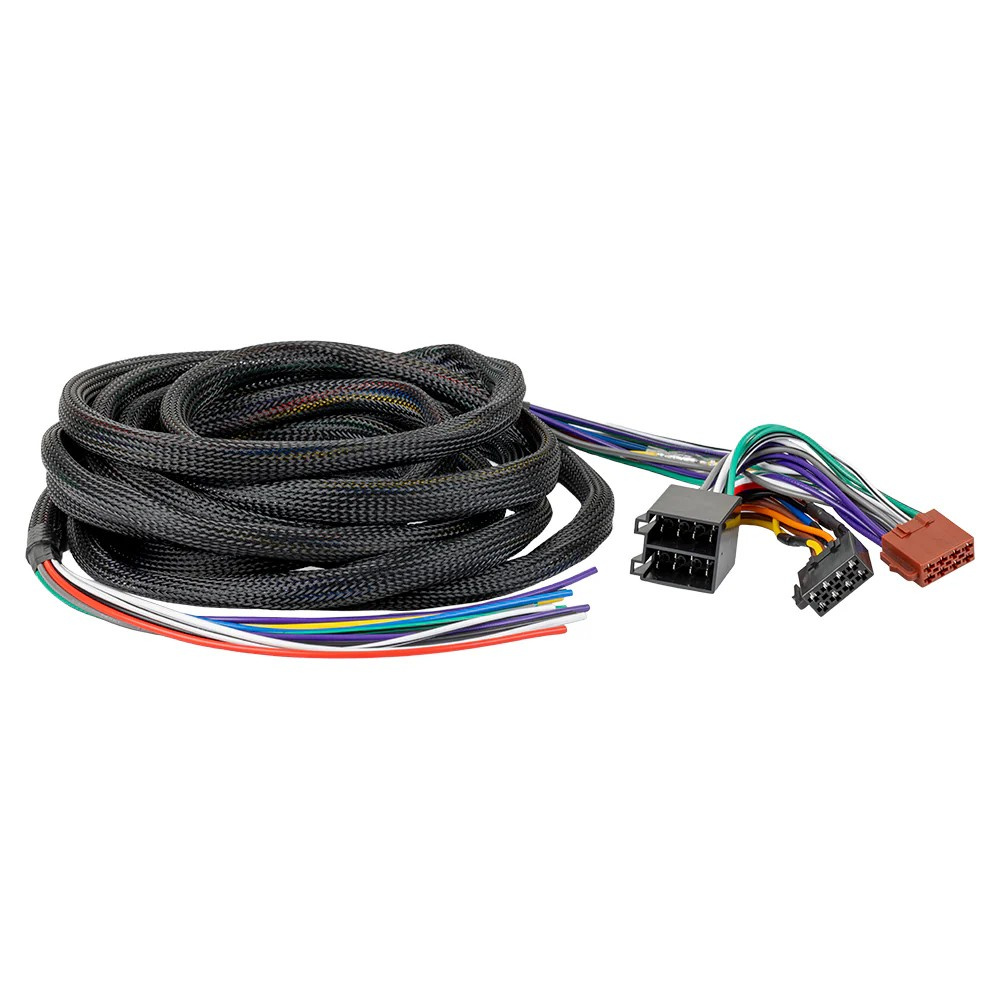

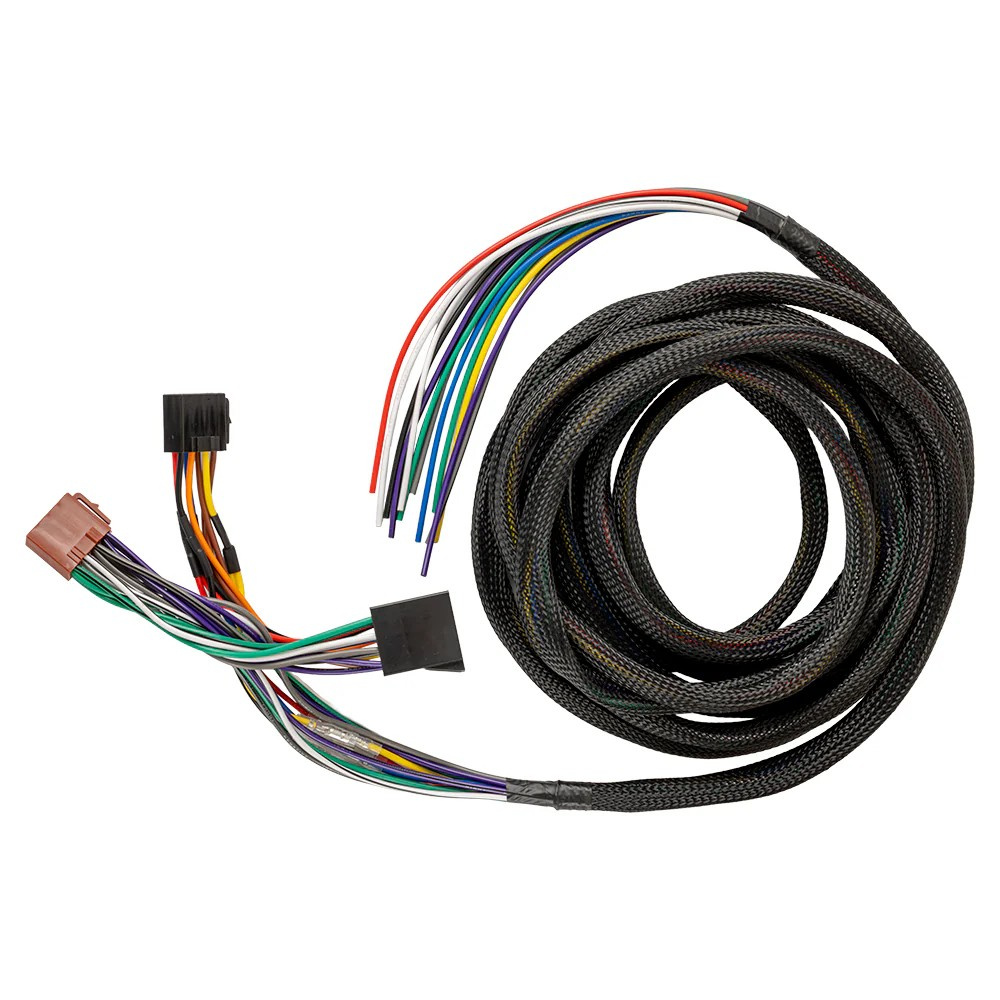

Plug & play-adapteri korkeatasoiselle signaalille ja virralle ISO:n kautta, 5 metriä

Auto-Connect UNIHLISO5 on plug & play-kaapelisarja, joka helpottaa vahvistimen tai DSP:n integrointia alkuperäiseen järjestelmään ilman, että autoa tarvitsee muokata. Adapteri kytketään ISO-liittimien kautta ja se tarjoaa sekä korkeatasoisen signaalin kaiutinlähdöistä että tarvittavat virtaliitännät samassa kaapelissa. 5 metrin pituus tarjoaa lisää joustavuutta laitteiston sijoitteluun, esimerkiksi istuimen alle tai tavaratilaan, samalla kun asennus pysyy siistinä, selkeänä ja täysin palautettavana.

• Plug & play-adapteri ISO-liittimien kautta
• Antaa korkeatasoisen signaalin DSP:lle ja vahvistimelle
• Sisäänrakennetut virtaliitännät: +12V, maa, remote ja sytytys
• 5 metrin kaapelin pituus joustavaan asennukseen
• Värikoodattu standardien mukaan helppoa liittämistä varten
• Ei leikkaamista tai alkuperäisen kaapeloinnin muokkaamista
• Sopii ISO-pohjaisiin T-kaapelisarjoihin
• Mahdollistaa täysin palautettavan asennuksen

Kaikki yhdessä helppoa integrointia varten

UNIHLISO5 yhdistää sekä signaalin että virran yhteen ja samaan kaapelisarjaan. Tämä tarkoittaa, että saat korkeatasoisen signaalin auton alkuperäisestä järjestelmästä samalla kun saat käyttöösi +12V, maa, remote ja sytytysvirran ulkoisten laitteiden käyttämiseksi. Tämä yksinkertaistaa asennusta ja vähentää erillisen kaapeloinnin tarvetta.

Joustava asennus

5 metrin pituus antaa kaapelille vielä enemmän vapautta sijoittaa DSP tai vahvistin sinne, missä se parhaiten sopii autoon. Kaapelisarja on värikoodattu standardien mukaisesti, mikä tekee jokaisen liitännän tunnistamisesta helppoa ja mahdollistaa järjestelmällisen työskentelyn myös laajemmissa asennuksissa. Keltaiset ja mustat johdot voidaan irrottaa T-kaapelipuolelta, jos paksumpi virtakaapeli tarvitsee vetää suoraan akusta, ja myös remote- ja sytytysjohtimet on varustettu liittimillä sujuvaa uudelleenohjausta tai erottamista varten.

Laajennettavaksi suunniteltu

Kun asennetaan ulkoinen vahvistin tai DSP, jossa on sisäänrakennettu vahvistin, adapteri voidaan yhdistää ISO-ISO kaiutinjatkokseen. Tämä mahdollistaa vahvistetun signaalin palauttamisen auton alkuperäisten kaiutinkaapelien kautta ilman, että uusia kaapeleita tarvitsee vetää oville.

Asennusohjeet

Keltainen: +12V jatkuva syöttö
Musta: Maa
Sininen: Remote ulos
Punainen: Sytytysohjattu +12V / ACC
Valkoinen: Vasen etu +
Valkoinen/musta: Vasen etu -
Harmaa: Oikea etu +
Harmaa/musta: Oikea etu -
Vihreä: Vasen taka +
Vihreä/musta: Vasen taka -
Lila: Oikea taka +
Lila/musta: Oikea taka -

Tekniset tiedot

Tyyppi: Plug & play ISO-adapteri
Pituus: 5 m
Liitännät: ISO (sisään/ulos)
Signaali: Korkeatason kaiutinsignaali
Virta: +12V jatkuva (keltainen), maa (musta), remote (sininen), sytytys (punainen)
