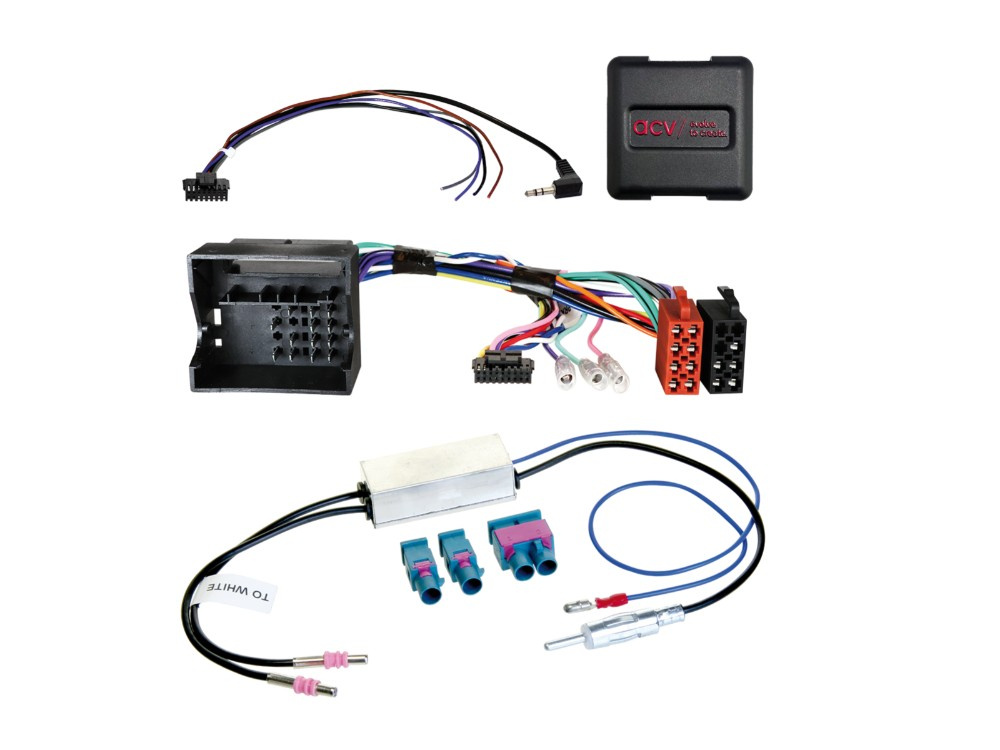

ACV 42xvw017 on stalk-adapteri, joka mahdollistaa alkuperäisten ohjaustoimintojen säilyttämisen, kun vaihdat tehdasvalmisteisen radion jälkimarkkinayksikköön.

• Yhteensopiva eri automallien kanssa Seatilta, Skodalta ja VW:ltä.
• Sisältää liitännät sekä antennille että ohjausratille.
• Tukee sekä ajoneuvoja ilman että OEM-vahvistettua järjestelmää.
• Helppo asennus selkeillä liitäntäohjeilla.
• Antaa pääsyn toimintoihin, kuten peruutussignaali ja nopeuspulssi.

On tärkeää tarkistaa, että kuvattuja liittimiä vastaavat ajoneuvossasi olevat liittimet sekä visuaalisesti että teknisesti. Tarkista myös, oliko jokin luetelluista OEM-radio-malleista asennettu alun perin. Ennen lopullista asennusta sinun tulisi varmistaa ajoneuvon toiminnallisuus, asetukset ja SWC-toiminnallisuus. Kysymyksissä voit ottaa yhteyttä tukeemme.

Huomaa, että CAN Bus -liitin on 40-nastainen Quadlock ja että VAG-liitin on OEM SWC > 3,5 mm Jack. Antenniliitin on OEM antenni Fakra(m)(Set) > DIN.

Seuraavat signaalit tarjotaan: punainen: +12V sytytysklemmalle 15, oranssi: +12V valaistusliittimelle 58, violetti/valkoinen: +12V peruutussignaali, vaaleanpunainen: nopeuspulssi, vihreä: GND käsijarrusignaali. Ulostulojen maksimikapasiteetti on 250 mA.

Yleiset asennusohjeet sisältävät kaikkien OEM-radion toimintojen ja asetusten tarkistamisen, OEM-radion irrottamisen virtalähteestä ja kaikkien käyttöliittymäliitosten tarkistamisen oikeellisuuden varmistamiseksi.

On tärkeää, että kaikki liitännät ja muutokset tekee koulutettu asiantuntija-asentaja, jotta varmistetaan oikea toiminta ja vältetään mahdolliset takuuhäiriöt.

Sopii
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Altea (5P) 06/2004 - 03/2009
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Leon (1P) 09/2005 - 03/2009
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Octavia (1Z) 06/2004 - 05/2009
VW Golf V (1K) 11/2003 - 09/2008
VW Passat B6 (3C2) 11/2005 - 07/2010

Tekniset tiedot
CAN Bus -liitin: 40-nastainen Quadlock
OEM SWC: 3,5 mm Jack
OEM antenni: Fakra(m)(Set) > DIN
Maksimi kuormituskapasiteetti: 250 mA
