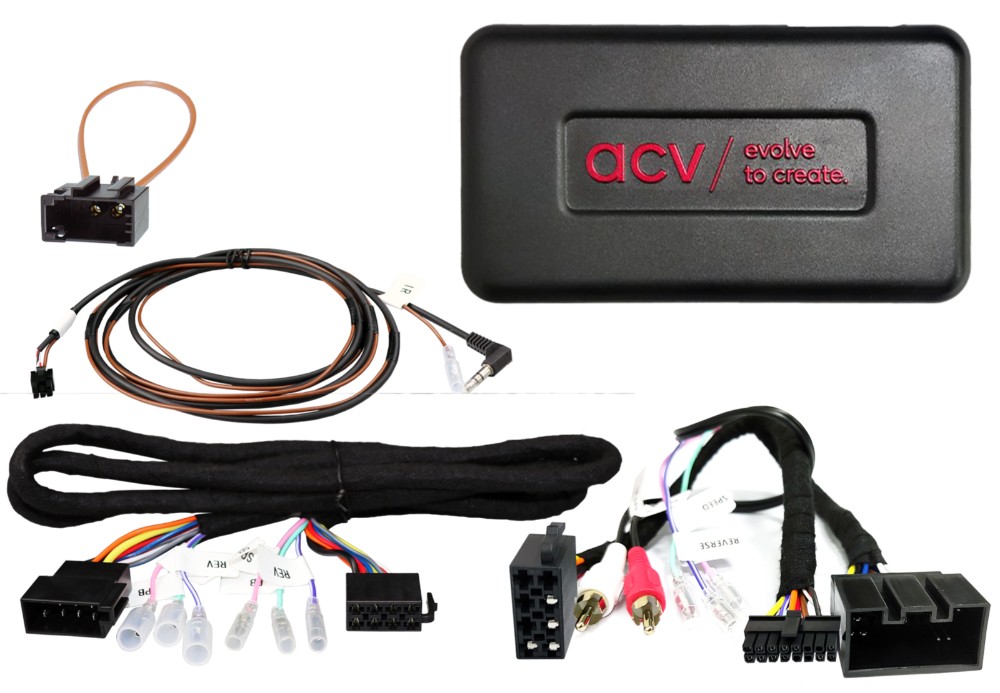

ACV 42xlr013 on ohjauspyöräadapteri Land Rover Range Rover (LM/Vogue) -mallille, joka mahdollistaa alkuperäisten ohjauspyörän kauko-ohjaustoimintojen säilyttämisen, kun vaihdat tehdasradioon jälkimarkkinayksikön.

• Yhteensopiva Land Rover Range Rover (LM/Vogue) -mallien kanssa 09/2009 - 12/2012.
• Säilyttää ohjauspyörän kauko-ohjaustoiminnot uuden radion asennuksen yhteydessä.
• Sisältää erilaisia liitäntöjä OEM-järjestelmälle.
• Antaa signaaleja, kuten +12V virrat, valaistus, peruutussignaali ja nopeuspulssi.
• Asennus vaatii kaikkien liitäntöjen ja asetusten huolellista tarkistamista.

Huomaa, että ajoneuvon varustelusta ja käytettävästä jälkimarkkinaradiosta riippuen tietyt toiminnot voivat puuttua tai olla korvattu muilla. Varmista, että kuvassa olevat liitännät vastaavat ajoneuvosi liitäntöjä sekä visuaalisesti että teknisesti. Varmista myös, että yksi luetelluista OEM-radioista on asennettu alun perin. Ennen lopullista asennusta tarkista ajoneuvon toiminnallisuus, asetukset ja SWC-toiminnallisuus. Kysymyksissä ota yhteyttä tukeemme.

CAN Bus -liitin: 20-napainen Land Rover -liitin: OEM SWC > 3,5 mm Jack / irtonainen johto liitin: OEM vahvistettu järjestelmä > RCA(m) punainen/valkoinen. Liitin: Kuituoptinen silmukka (f) MOST-renkaalle > OEM-näyttö.

Tuetut toiminnot: ajoneuvot, joissa on OEM MOST -vahvistettu järjestelmä, ajoneuvot ilman Alpine Touch Screen HU, ajoneuvon asetukset, päivämäärä/aika asetukset, fader-toiminto.

Yleiset asennusohjeet sisältävät kaikkien OEM HU:n toimintojen ja asetusten vahvistamisen sekä kaikkien kaapeleiden oikean liittämisen uuden radion asennusohjeiden mukaan.

Liitäntärakenteen ja HU-liitäntäkaapelin muutokset tulee suorittaa koulutetun erikoisasentajan toimesta.

Kaikki muutokset tai liitännät, jotka eivät noudata valmistajan ohjeita, voivat vaikuttaa takuuseen ja toiminnallisuuteen.

Seuraavat signaalit toimitetaan:
Punainen: +12V virrat liitin 15
Oranssi: +12V valaistus liitin 58
Violetti/valkoinen: +12V peruutussignaali
Vaaleanpunainen: nopeuspulssi signaali
Vihreä: GND käsijarrusignaali
Kuormituskapasiteetti ulostulot: 250 mA maks.
Virrankulutus yli 250 mA: 1 releesilmukka vastus 75 Ohm min. 2 releesilmukka vastus 150 Ohm min.

Lisätietoja ja yksityiskohtaisia asennusohjeita varten katso tuotteen mukana tuleva käyttöopas.

Yhteensopiva
Land Rover Range Rover (LM/Vogue) 09/2009 - 12/2012

Tekniset tiedot
CAN Bus -liitin: 20-napainen
OEM SWC > 3,5 mm Jack
OEM vahvistettu järjestelmä > RCA(m) punainen/valkoinen
Tuetut toiminnot: fader-toiminto
