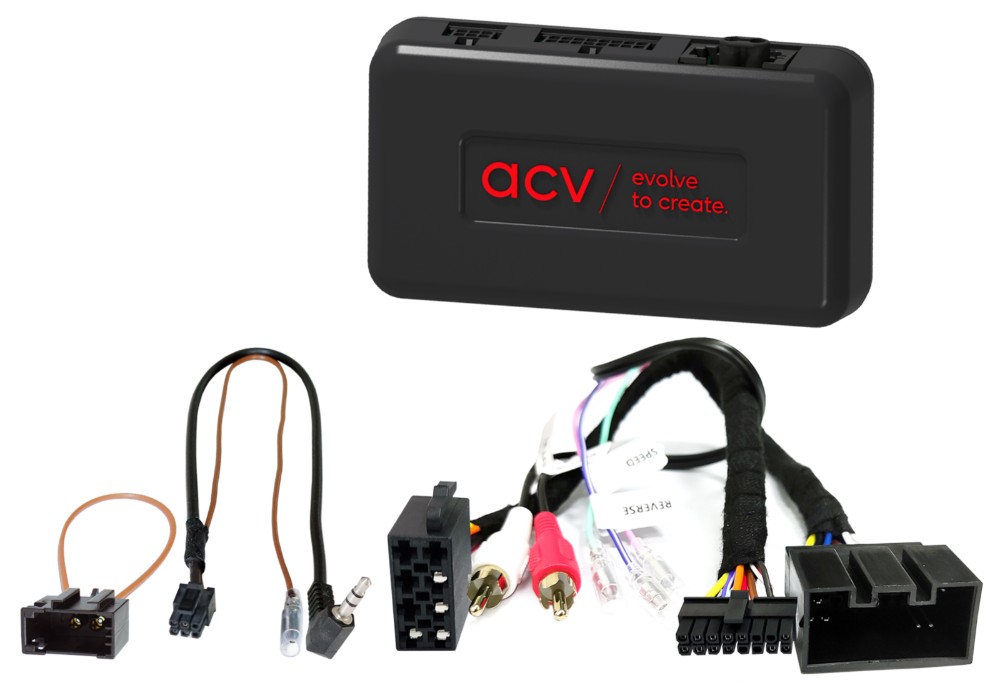

ACV 42xlr008 on stalk-adapteri Land Roverille, joka mahdollistaa alkuperäisten ohjausominaisuuksien säilyttämisen, kun vaihdat tehdasradioon jälkimarkkinayksikköön.
- Yhteensopiva Land Rover Range Rover III (L322/Vogue) 09/2009 - 12/2012.
- Mahdollistaa ohjausominaisuuksien käytön uudella radiolla.
- Sisältää erilaisia liitäntöjä OEM-järjestelmille ja jälkimarkkinayksiköille.
- Ominaisuudet voivat vaihdella ajoneuvon varustelun ja uuden laitteen ohjelmiston mukaan.
- Asennus vaatii kaikkien liitäntöjen ja asetusten huolellista tarkistamista.
Tämä adapteri on suunniteltu varmistamaan, että kaikki toiminnot toimivat oikein asennuksen jälkeen. Varmista, että ilmoitetut liitännät vastaavat autossasi olevia sekä visuaalisesti että teknisesti. On tärkeää varmistaa, että alkuperäinen radio on yksi luetelluista OEM-yksiköistä. Ennen lopullista asennusta sinun tulisi myös tarkistaa ajoneuvon toiminnallisuus ja ohjausasetukset. Apua varten voit ottaa yhteyttä tukeemme.
Huomaa, että CAN Bus -liitin on 20-napainen Land Rover -liitin. Siinä on myös OEM SWC > 3,5 mm Jack / irtonaiset johdot ja RCA (m) punainen/valkoinen OEM-vahvistinjärjestelmää varten. Adapteri sisältää kuituoptisen silmukan (f) MOST-renkaalle OEM-näytölle. Useita toimintoja, kuten päivämäärä/aika-asetuksia ja fader-toimintoa, ei tueta OEM-vahvistinjärjestelmässä.
Seuraavat signaalit toimitetaan:
- Punainen: +12V sytytysliitin 15
- Oranssi: +12V valaistusliitin 58
- Violetti/valkoinen: +12V peruutussignaali
- Vaaleanpunainen: nopeuspulssignaali
- Vihreä: GND käsijarrusignaali
- Kuormituskapasiteetti ulostulot: 250 mA max.
Yleiset asennusohjeet sisältävät kaikkien toimintojen ja liitäntöjen vahvistamisen sekä asennusmenettelyn tarkka noudattaminen oikean toiminnan varmistamiseksi. Mahdolliset muutokset tai liitännät tulisi tehdä koulutetun asiantuntijainstalloijan toimesta, jotta vältetään ongelmat takuun tai toiminnallisuuden kanssa.
Oikean asennuksen ja toiminnan varmistamiseksi on tärkeää noudattaa kaikkia ohjeita tarkasti ja olla tietoinen siitä, että muutokset voivat vaikuttaa takuuseen.
Yhteensopiva
Land Rover Range Rover III (L322/Vogue) 09/2009 - 12/2012
