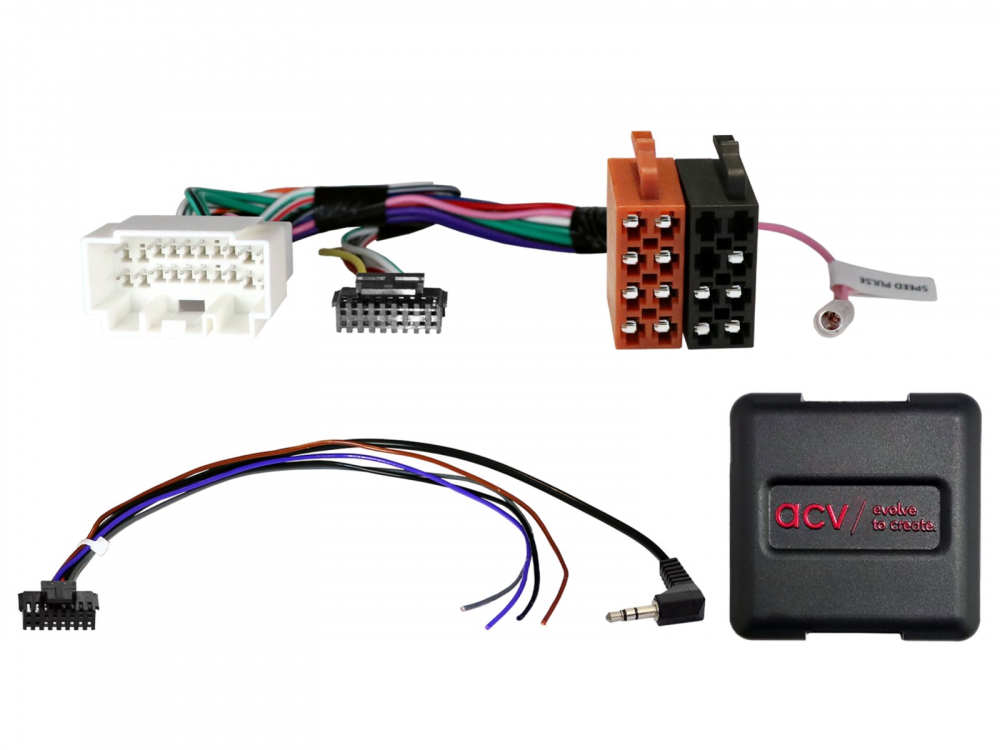

ACV 42xsz001 on stalk-adapteri, joka mahdollistaa alkuperäisten ohjauspyörän toimintojen säilyttämisen, kun vaihdat tehdasasennetun radion jälkimarkkinayksikköön.

• Adapteri Fiat-, Opel- ja Suzuki-ajoneuvoille.
• Yhteensopiva 20-napaisen Suzuki-liittimen kanssa.
• Säilyttää ohjauspyörän toiminnot uuden radion asennuksen yhteydessä.
• Tarkista, että liittimet sopivat sekä optisesti että teknisesti ajoneuvoosi.
• Includes installation instructions for correct connection and configuration.

Huomaa, että ajoneuvon varustelusta sekä jälkimarkkinayksikön toiminnoista ja ohjelmistosta riippuen jotkin yksittäiset toiminnot voivat jäädä pois tai ne voidaan korvata muilla toiminnoilla. Tarkista, onko jokin luetelluista OEM-radioista asennettu alun perin. Tarkista myös ajoneuvon toiminnallisuus, asetukset ja SWC-toiminnallisuus ennen lopullista asennusta. Apua varten ota yhteyttä tukitiimiimme.

Seuraavat signaalit tarjotaan: Uudelleen tuodut ajoneuvot tai ajoneuvot, joissa on muu ohjelmisto, voivat olla yhteensopimattomia toiminnoissa.

Yleiset asennusohjeet: Vahvistus: 1: Tarkista kaikki käyttötoiminnot ja ajoneuvon asetukset OEM-radiolle. 2: Irrota OEM-radio virtalähteestä. 3: Tarkista kaikki rajapintaliitännät oikeellisuuden varmistamiseksi ilman virtaa.

Yhteys ja liitäntäsarja: 1: Tarkista rajapinnan asetukset ja laitteistokonfiguraatio ilman virtaa. 2: Tarkista HU-liitäntäkaapelin konfiguraatio ilman virtaa. 3: Liitä HU-liitäntäkaapeli jälkimarkkinaradiota koskevien käyttöohjeiden mukaan. 4: Liitä kaikki muut liitännät jälkimarkkinaradiota koskevien käyttöohjeiden mukaan. 5: Liitä koko asennus ajoneuvoon pääliitännän viimeisenä. 6: Ohjelmoi rajapinta artikkelin tekstin ja käyttöoppaan ohjeiden mukaan. 7: Määritä jälkimarkkinaradio jälkimarkkinayksikön käyttöohjeiden mukaan. 8: Toimintatesti ohjauspyörän ja ajoneuvon osalta.

Rajapinnan ja HU-liitäntäkaapelin konfiguraation muutokset: 1: Muuta konfiguraatiota ilman virtaa. 2: Liitä uudelleen katso yllä 5-8.

Virhe rajapinnassa tai ajoneuvossa: 1: Asenna OEM-radio uudelleen. 2: Käytä OEM-radioa. 3: Ota käyttöön CAN-väylän katkaisu. 4: Tarkista rajapinnan laitteistokonfiguraatio. 5: Liitä uudelleen CAN-väylän katkaisun jälkeen katso yllä 5 ja 6.

Lisäliitännät, liitäntöjen muutokset, vaihtoehtoiset liitännät, irtonaisista kaapeleista tehdyt liitännät tai irtonaisista kaapeleista tehdyt liitäntäpituudet, jotka on ilmoitettu tietotekstissä tai käyttöoppaassa, ovat vain suuntaa-antavia ja tarkoitettu koulutetuille erikoisasentajille.

Esiasennetun kaapelisarjan muutokset voivat mitätöidä tuotteen takuun.

Soveltuu
Fiat Sedici (FY) 08/2009 - 10/2014
Opel Agila B (H-B) 04/2008 - 12/2014
Suzuki Dzire 2008 - 2010
Suzuki Grand Vitara (JT) 10/2005 - 09/2008
Suzuki Grand Vitara (JT) 09/2008 - 12/2012
Suzuki Kizashi (FR) 10/2010 - 08/2015
Suzuki Ritz 2009 - 2011
Suzuki Splash (EX) 04/2008 - 05/2012
Suzuki Swift (MZ/EZ) 05/2005 - 08/2010
Suzuki Swift (MZ/EZ) 01/2008 - 09/2010
Suzuki SX4 (EY/GY) 06/2006 - 01/2010
Suzuki SX4 (EY/GY) 09/2009 - 12/2014

Tekniset tiedot
20-napainen liitin
OEM SWC > 3,5 mm Jack / irtonaiset kaapelit
Ajoneuvot, joissa on Siemens / VDO PACR 01/PACR 02/PACR 06/SUKNR301 OEM HU
Ajoneuvot, joissa on Panasonic OEM Sat Nav
Ajoneuvot ilman Siemens / VDO PACR 05/PACR 07/PACR 08 OEM HU
