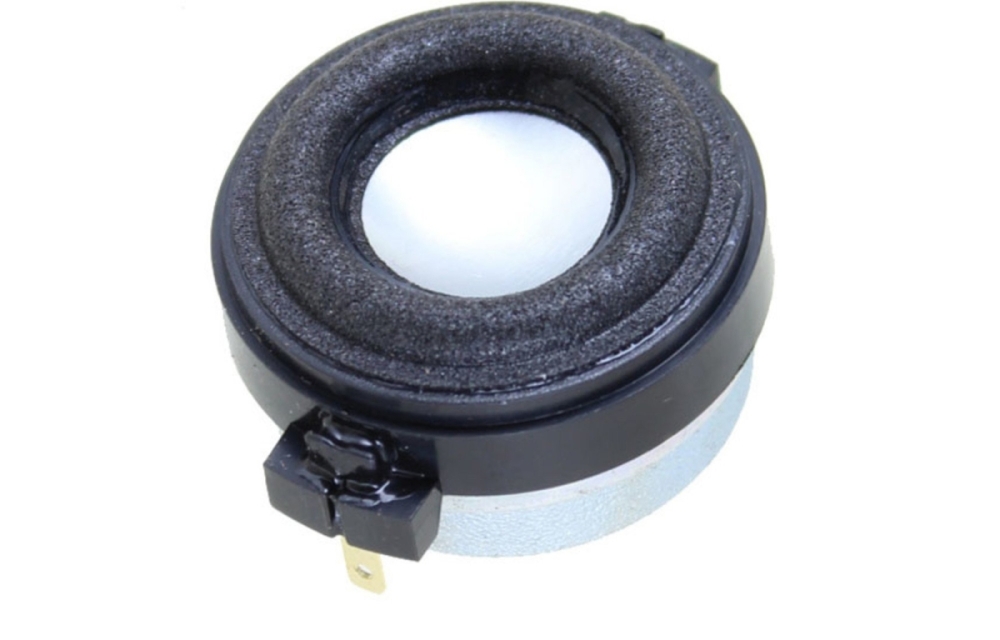

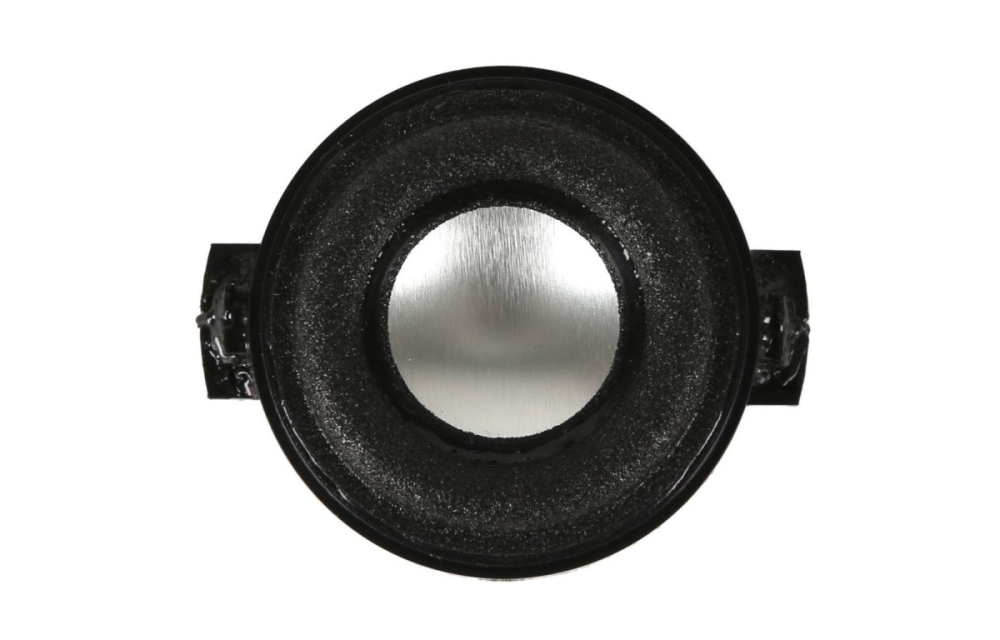

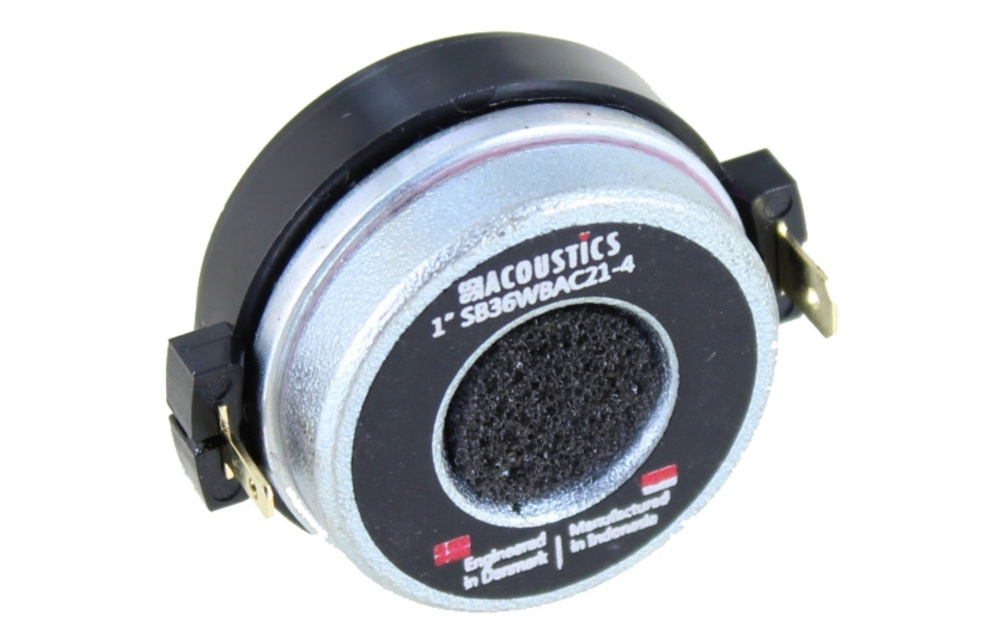

SB Acoustics SB36WBAC21-4 on kompakti 1-tuuman fullrange-elementti, jossa on alumiinikartio ja 4 ohmin impedanssi. Se on suunniteltu pieniin kaiuttimiin, soundbareihin ja sisäänrakennettaviin järjestelmiin, joissa tila on rajallinen. Elementin pieni liikkuva massa ja tuuletettu rakenne tarjoavat hyvän dynamiikan, alhaisen särön ja lineaarisen taajuusvasteen, mikä johtaa kirkkaaseen ja yksityiskohtaiseen äänen toistoon vakaalla lämpötilasuorituskyvyllä.

• Impedanssi: 4 Ω
• Teho: 5 W (IEC 268-5, ylipäästö 200 Hz)
• Kartion materiaali: Alumiini
• Äänikela halkaisija: 20,4 mm
• Herkkä: 77 dB (2,83 V / 1 m)
• Vapaa ilman resonanssi (Fs): 200 Hz
• Lineaarinen liike (p-p): 3,5 mm
• Ulkohalkaisija: 36 mm (rungon), 43 mm mukaan lukien laippa
• Asennussyvyys: 20,8 mm

Rakenne ja ääniominaisuudet
Elementin alumiinikartio yhdistää pienen painon ja korkean jäykkyyden selkeään ja yksityiskohtaiseen äänen toistoon. Tuuletettu ja pitkäiskuisen suunnittelun ansiosta liike on suuri ja puristus vähäistä, mikä tuottaa dynaamisen ja puhtaan äänen myös korkeammilla tasoilla. Ferrofluid-jäähdytys varmistaa lämpötilastabiilisuuden, mikä vähentää särön ja vaurioiden riskiä kuormituksen aikana.

Sopivuus ja asennus
SB36WBAC21-4 on kompakti ja helppo asentaa pieniin tiloihin noin 34 mm upotushalkaisijalla ja 20,8 mm asennussyvyydellä. Se on valmisteltu takakiinnitykseen ja siinä on pitkäikäiset hopeajohdot luotettavia liitäntöjä varten. Kevyt rakenne tekee siitä ihanteellisen sovelluksiin, joissa tila ja paino ovat rajoitettuja.

Tekniset tiedot
Nimellisimpedanssi: 4 Ω
Tasavirtavastus (Re): 3,4 Ω
Äänikelan induktanssi (Le): 0,12 mH
Tehokas kalvon pinta-ala (Sd): 4,2 cm²
Äänikela halkaisija: 20,4 mm
Äänikelan korkeus: 5,5 mm
Ilmarako korkeus: 2,0 mm
Lineaarinen liike (p-p): 3,5 mm
Magneetin paino: 0,01 kg
Vapaa ilman resonanssi (Fs): 200 Hz
Herkkyys (2,83 V / 1 m): 77 dB
Tehonkesto: 5 W (IEC 268-5, ylipäästö 200 Hz, 12 dB/okt)
Mekaaninen Q-arvo (Qms): 0,68
Sähköinen Q-arvo (Qes): 1,05
Kokonais Q-arvo (Qts): 0,41
Liikkuva massa mukaan lukien ilma (Mms): 0,76 g
Voimakkuustekijä (Bl): 1,76 Tm
Vastaava tilavuus (Vas): 0,021 litraa
Joustavuus (Cms): 0,83 mm/N
Mekaaninen häviö (Rms): 1,4 kg/s
Ulkohalkaisija: Ø36 mm (rungon) / Ø43 mm mukaan lukien laippa
Upotushalkaisija (leikkausaukko): noin Ø34 mm
Asennussyvyys: 20,8 mm
