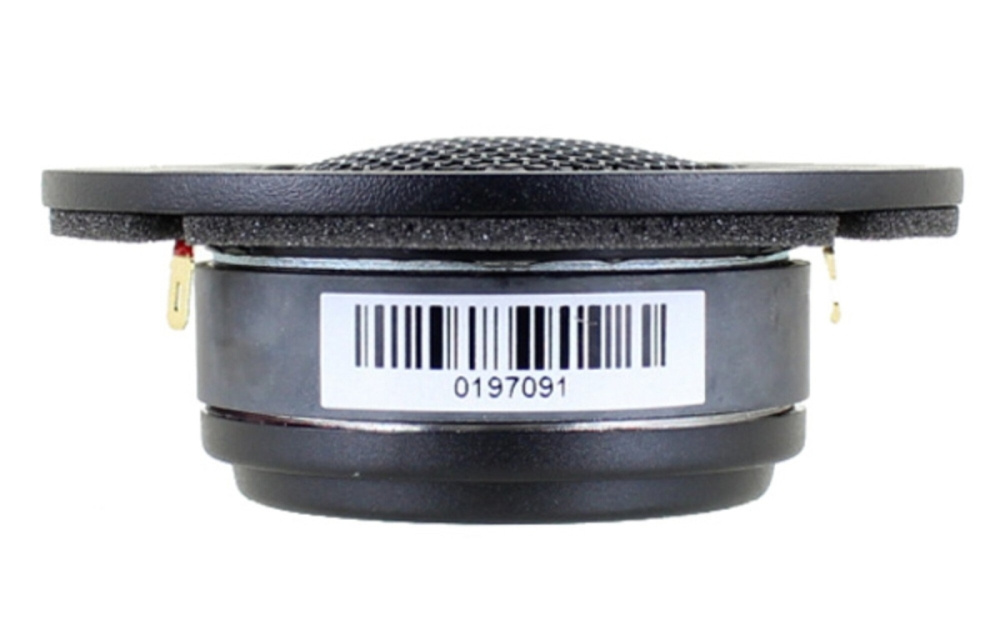

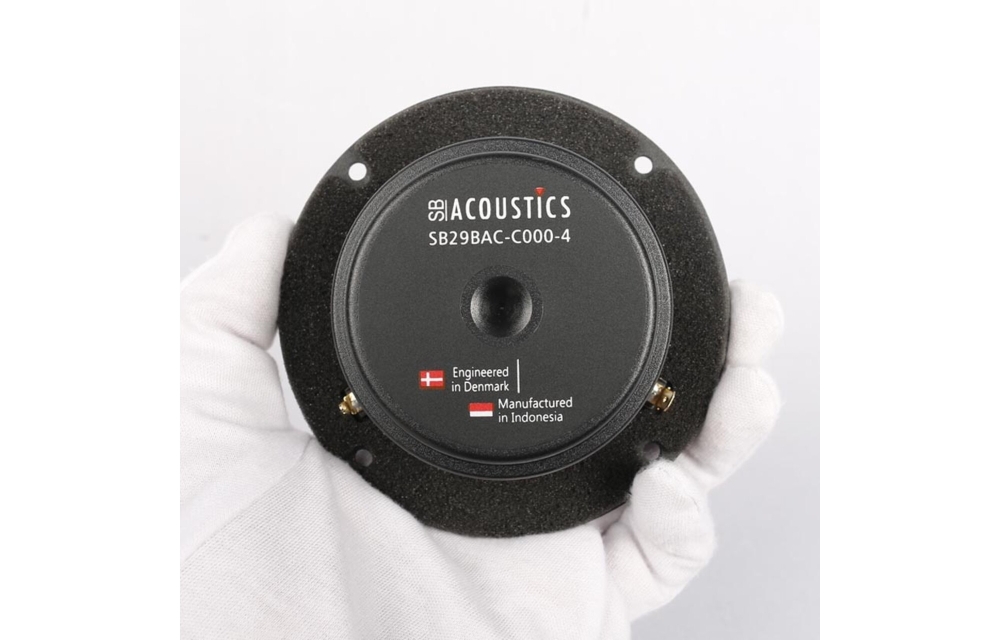

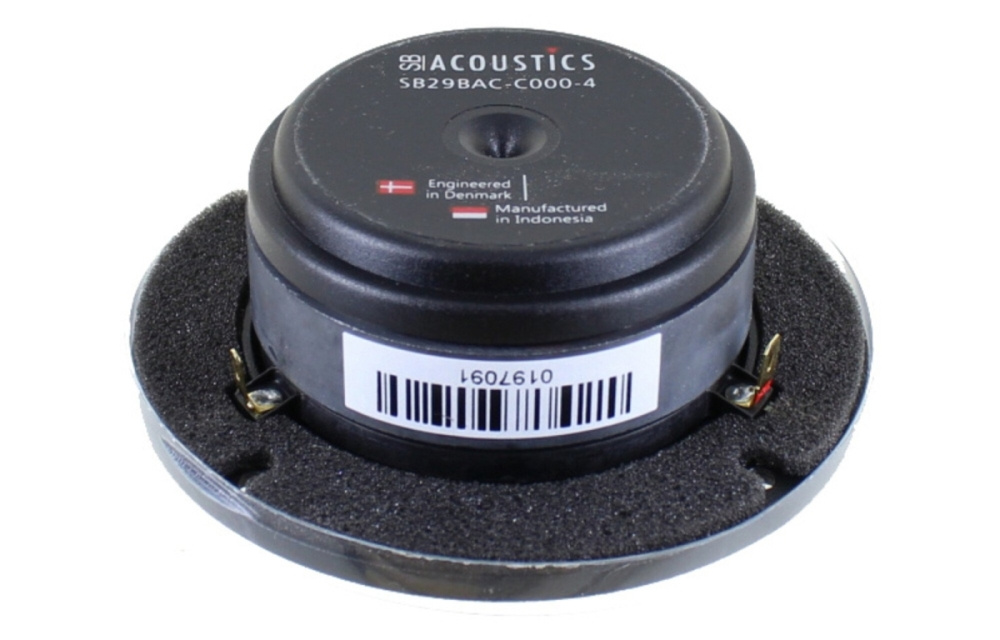

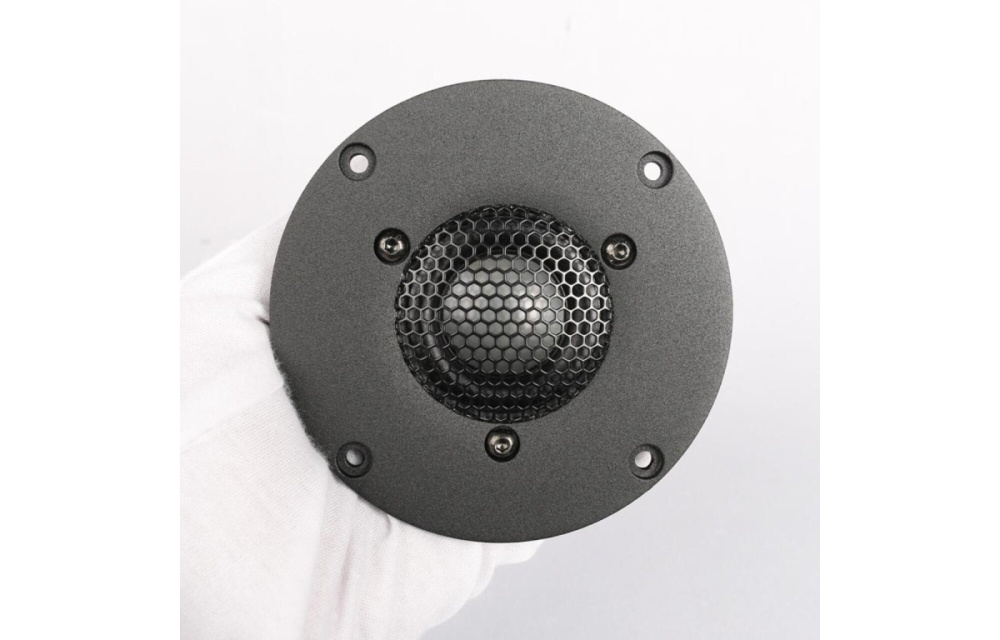

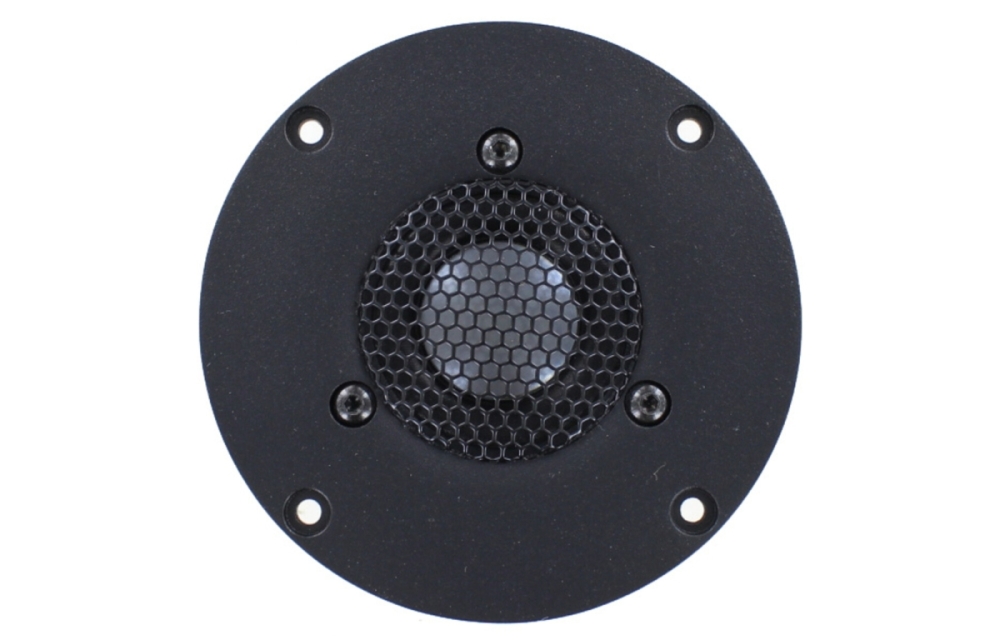

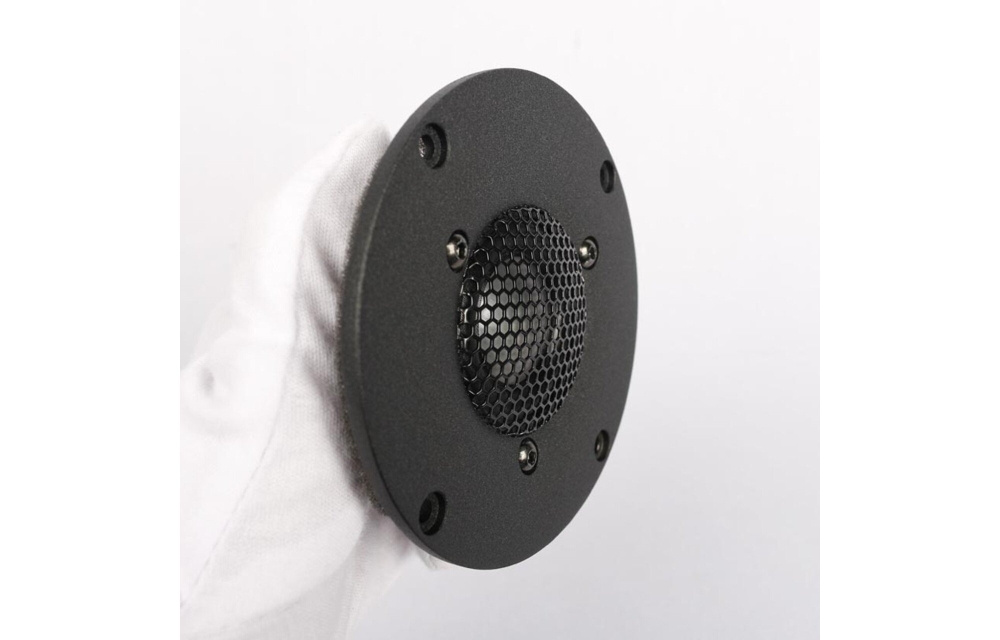

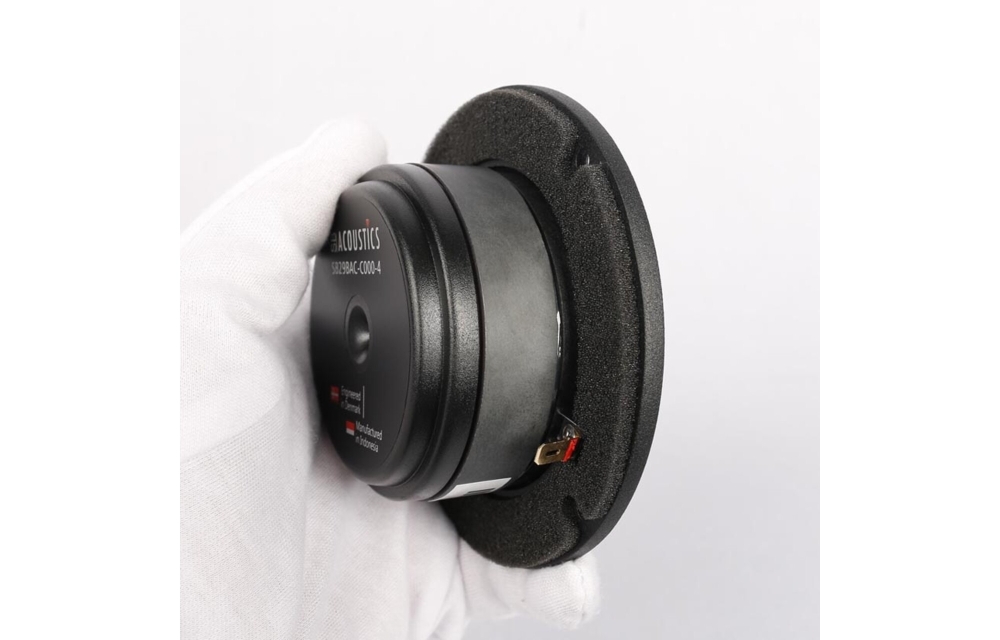

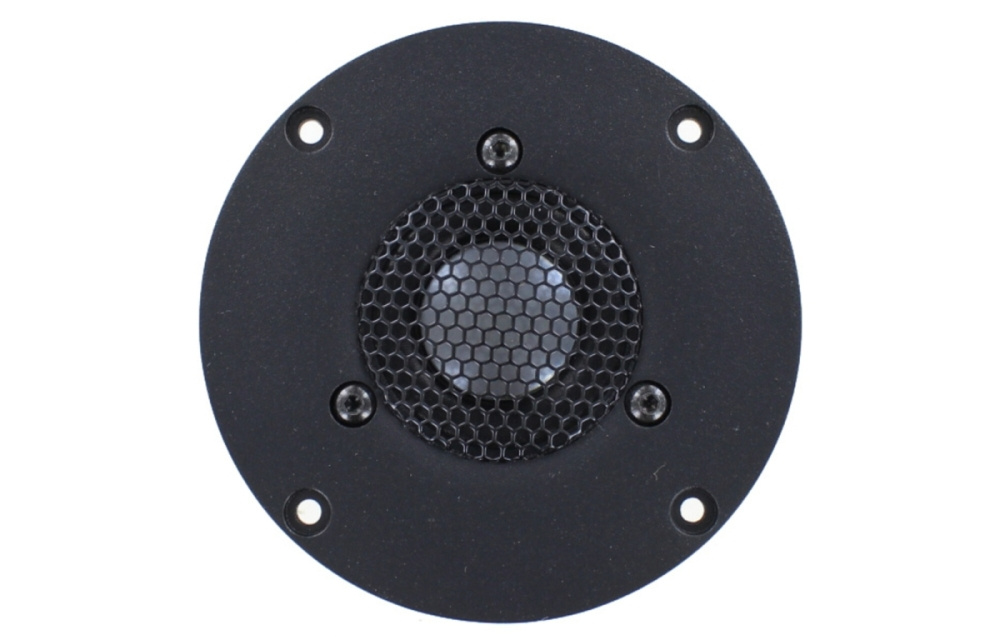

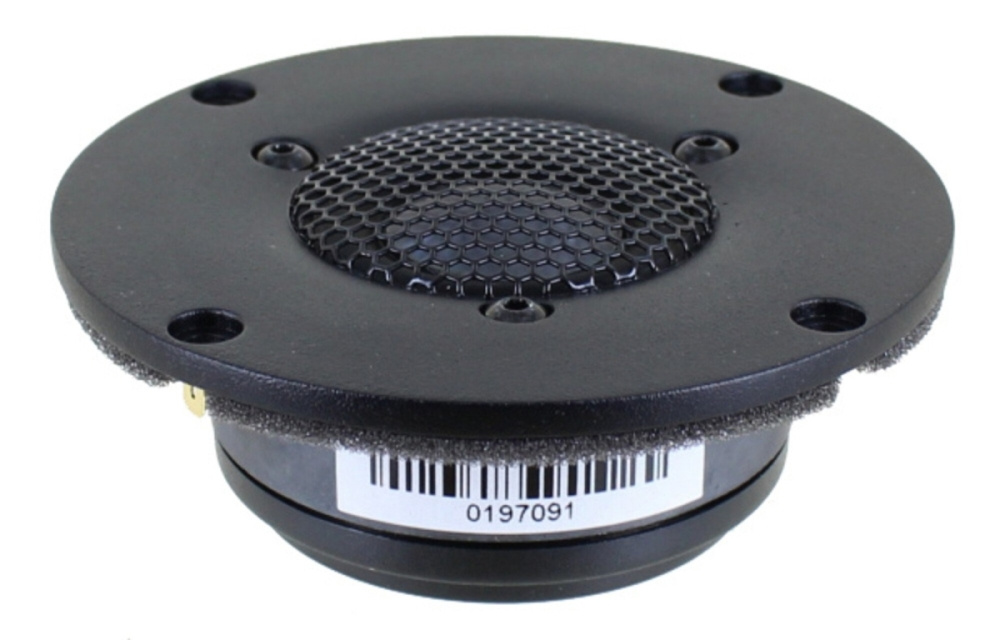

SB Acoustics SB29BAC-C000-4 on 1 tuuman alumiinidome-kaiutin diskantti 4 ohmin impedanssilla, suunniteltu korkealaatuiseen toistoon ylätaajuusalueella. Kuparikapseli vähentää puhekelan induktanssia ja tuuletettu moottorirakenne tarjoaa matalan särön ja nopean vasteen. Se on sovitettu asennettavaksi kaksitie- tai monitiejärjestelmiin, joissa käytetään noin 2600 Hz:n ylipäästösuodatinta kirkkaan ja yksityiskohtaisen diskantin toistoon.

• Halkaisija: Ø100 mm
• Upotusmitat: Ø72 mm
• Impedanssi: 4 Ω
• Herkkä: 89,5 dB (2,83 V / 1 m)
• Tehonkesto: 100 W (ylipäästösuotimella)
• Puhekelainduktanssi: 0,05 mH
• Vapaa ilman resonanssi: 710 Hz
• Asennussyvyys: noin 34,7 mm
• Materiaali: alumiinidome kuparikapselilla

Rakenne ja äänenlaatu
Alumiinidome tarjoaa jäykkyyttä ja nopean transienttivasteen selkeään diskantin toistoon ilman resonansseja. Kuparikapseli vähentää puhekelan induktanssia, mikä pienentää vaiheenkääntymää ja parantaa hallintaa siirtymässä keskiäänialueelle. Tuuletettu moottorirakenne parantaa jäähdytystä ja vähentää säröä korkealla kuormituksella. Takana oleva ei-heijastava kammio optimoidulla vaimennuksella edistää tasaista ja dynaamista äänikuvaa. Tuloksena on diskantti, joka tarjoaa selkeyttä ja yksityiskohtaisuutta pitkään.

Asennus ja yhteensopivuus
SB29BAC-C000-4 on suunniteltu standardiin upotukseen, jossa on Ø72 mm reikä ja Ø100 mm etuhalkaisija, mikä tekee siitä helpon integroida useimpiin kaiutinhankkeisiin. Asennussyvyys noin 35 mm vaatii kohtuullisen tilan etulevyn takana. Se on suunniteltu yhdistettäväksi basso- ja keskiäänielementtien kanssa kaksitie- tai monitiejärjestelmissä, joissa käytetään noin 2600 Hz:n ylipäästösuotinta optimaaliseen yhteistyöhön ja diskantin suojaamiseen.

Tekniset tiedot
Nimellisimpedanssi: 4 Ω
DC-vastus (Re): 3,3 Ω
Puhekelan induktanssi (Le): 0,05 mH
Tehokas kalvopinta-ala (Sd): 6,6 cm²
Puhekelan halkaisija: 25,4 mm
Puhekelan korkeus: 1,0 mm
Ilmarako korkeus: 2,5 mm
Lineaarinen puhekelan liike (p-p): 1,0 mm
Liikkuva massa mukaan lukien ilma (Mms): 0,40 g
Vapaa ilman resonanssi (Fs): 710 Hz
Herkkyys (2,83 V / 1 m): 89,5 dB
Mekaaninen Q-arvo (Qms): 3,0
Sähköinen Q-arvo (Qes): 2,3
Kokonais Q-arvo (Qts): 1,11
Voimakerroin (Bl): 1,6 Tm
Tehonkesto: 100 W (IEC 268-5, ylipäästösuotimella)
Magneettivuon tiheys: 1,15 T
Magneetin paino: 0,25 kg
Nettopaino: 0,55 kg
Halkaisija: Ø100 mm
Asennusaukko: Ø72 mm
Asennussyvyys: noin 34,7 mm
