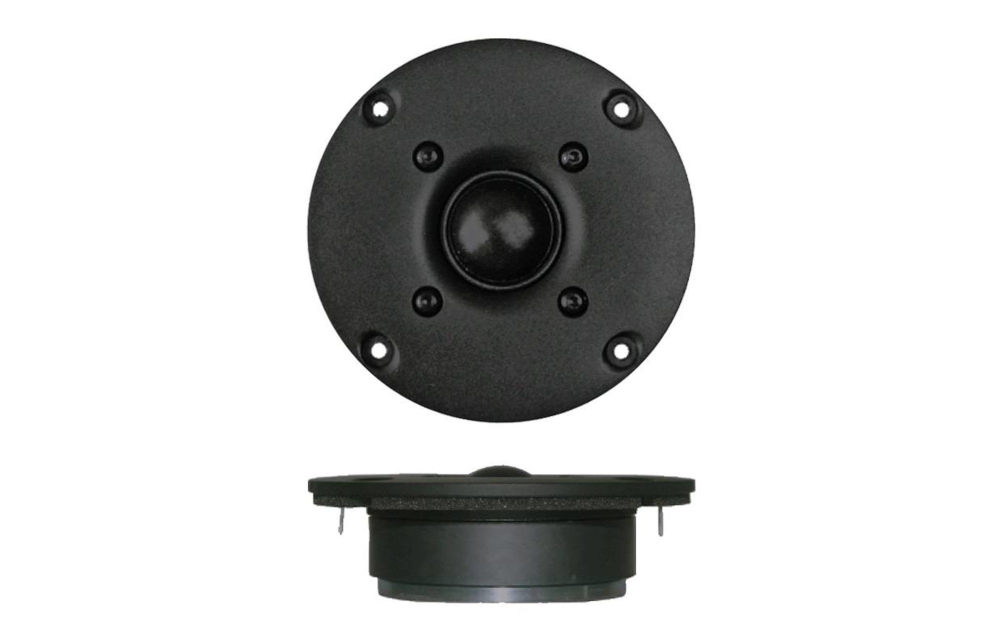

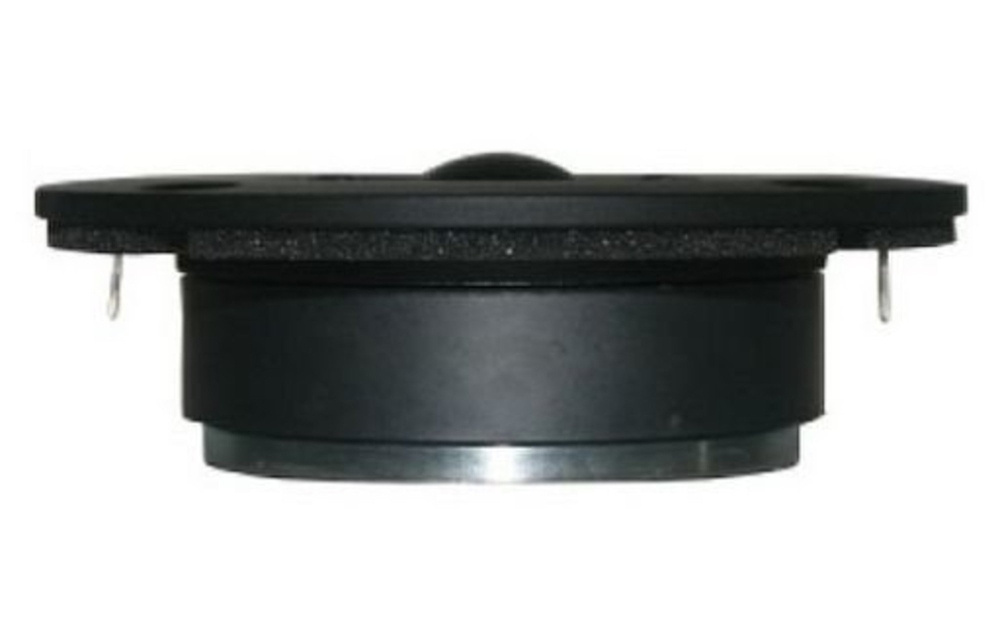

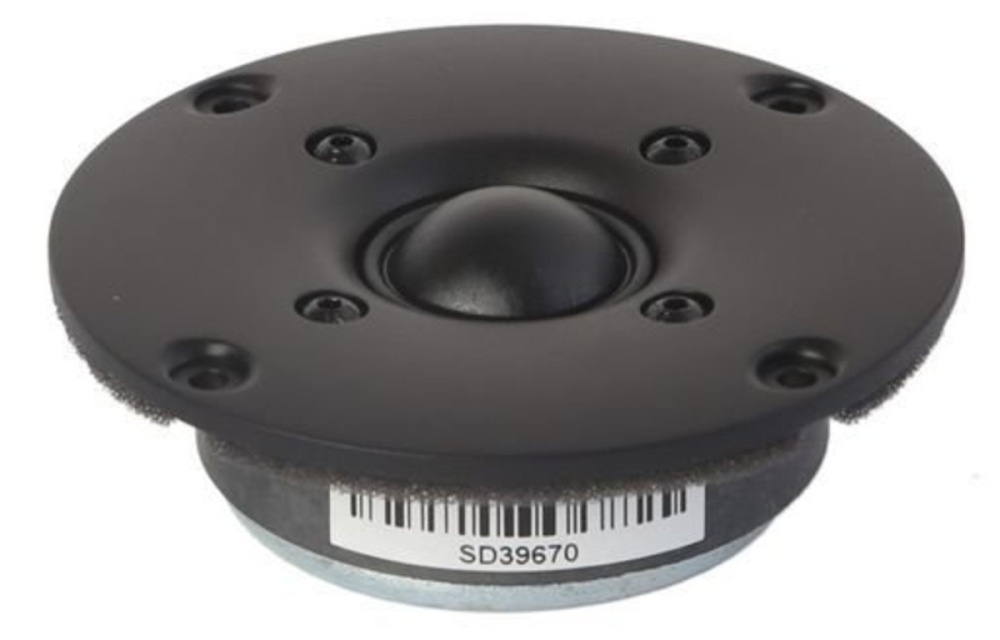

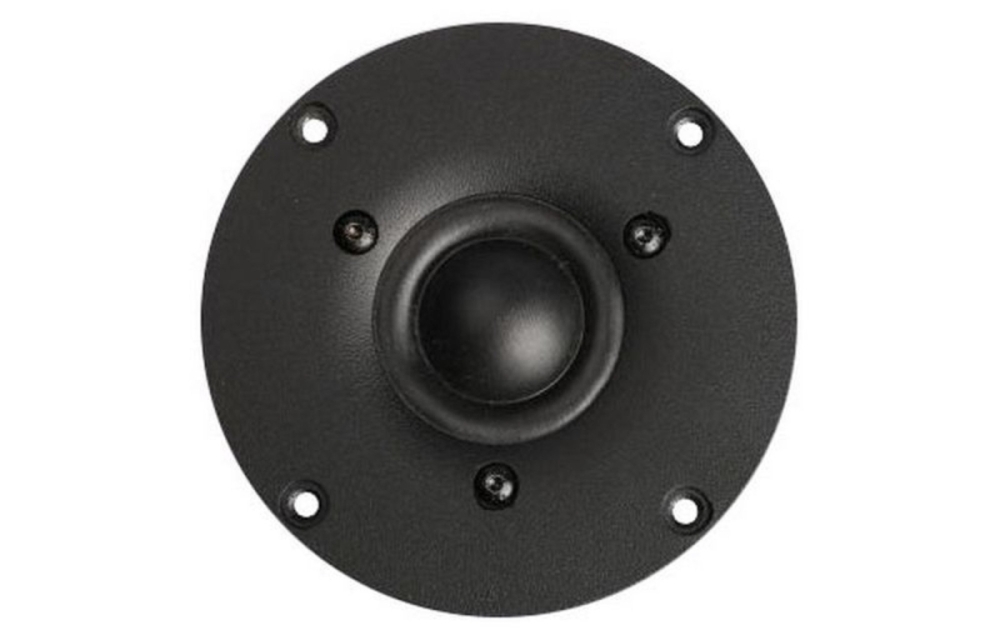

SB Acoustics SB26ST-C000-5 on 1 tuuman soft dome -diskantti, jossa on optimoitu vaimennus napareijässä, mikä minimoi sisäiset heijastukset puhtaamman äänen saavuttamiseksi. Siinä on kevyt CCAW-käämi ja kyllästyskontrolloitu moottorijärjestelmä, joka tarjoaa matalan särön ja pehmeän, tasaisen ylätaajuusvasteen. Diskantti on tarkoitettu käytettäväksi noin 2600 Hz:n ylipäästösuotimen kanssa ja sopii alkuperäisiin järjestelmiin sekä omiin rakennelmiin, jotka vaativat hienoa diskanttiääntä ja korkeaa tehotoleranssia.

• Nimellisimpedanssi: 5 Ω
• Herkkä: 91 dB (2,83 V / 1 m)
• Tehotoleranssi: 80 W (IEC 268-5)
• Käämin halkaisija: 25,4 mm
• Vapaa ilman resonanssi: 870 Hz
• Etulevyn halkaisija: Ø88,5 mm
• Leikkausaukko: Ø70,0 mm
• Asennussyvyys: 33,2 mm
• Ruuvinreiät: 4 × Ø4,0 mm

Rakenne ja äänenlaatu
SB26ST-C000-5:ssa on pehmeä kangaskuuppa hienossa kankaassa, joka tarjoaa pehmeän ja jatkuvan taajuusvasteen ilman kovia huippuja. Optimoitu vaimennus napareijässä vähentää sisäisiä heijastuksia, mikä parantaa äänen selkeyttä. Moottorijärjestelmä on kyllästyskontrolloitu pitämään särö alhaisena myös korkealla kuormituksella. Kevyt CCAW-käämi vähentää liikkuvaa massaa ja edistää nopeaa transienttivastetta sekä yksityiskohtaisuutta diskantissa. Tuloksena on tasapainoinen ja luonnollinen ylätaajuusvaste, joka toimii hyvin sekä alkuperäisissä järjestelmissä että high-end-rakennelmissa.

Mitat ja asennus
Diskantti on suunniteltu helppoon asennukseen, jossa etulevyn halkaisija on 88,5 mm ja upotuskolo (leikkausaukko) 70 mm. Siinä on neljä upotettua ruuvinreikää turvallista kiinnitystä varten ja asennussyvyys on 33,2 mm, mikä tekee siitä helpon integroida useimpiin koteloihin ja paneeleihin. Kompakti rakenne helpottaa asennusta ahtaisiin tiloihin ilman kompromisseja äänenlaadussa.

Tekniset tiedot
Nimellisimpedanssi: 5 Ω
DC-vastus (Re): 4,4 Ω
Käämin induktanssi (Le): 0,07 mH
Tehokas kalvopinta-ala (Sd): 6,2 cm²
Käämin halkaisija: 25,4 mm
Käämin korkeus: 1,8 mm
Ilmarako korkeus: 3,0 mm
Lineaarinen käämin liike (p-p): 1,2 mm
Liikkuva massa mukaan lukien ilma (Mms): 0,33 g
Vapaa ilman resonanssi (Fs): 870 Hz
Herkkyys (2,83 V / 1 m): 91 dB
Mekaaninen Q-arvo (Qms): 5,0
Sähköinen Q-arvo (Qes): 1,64
Kokonais Q-arvo (Qts): 1,24
Voimakerroin (Bl): 2,2 Tm
Tehotoleranssi: 80 W (IEC 268-5)
Magneettinen fluxitiheys: 1,23 T
Magneetin paino: 0,22 kg
Nettopaino: 0,51 kg

Mitat / asennus
Etulevyn halkaisija: Ø88,5 mm
Etupinnan halkaisija: Ø100,0 mm ±0,35 mm
Ruuvinreiät: 4 × Ø4,0 mm
Upotus: Ø8,0 mm (4 kpl)
Asennussyvyys: 33,2 mm
Takamitat: Ø81,3 mm
Leikkausaukko (upotusaukko): Ø70,0 mm
