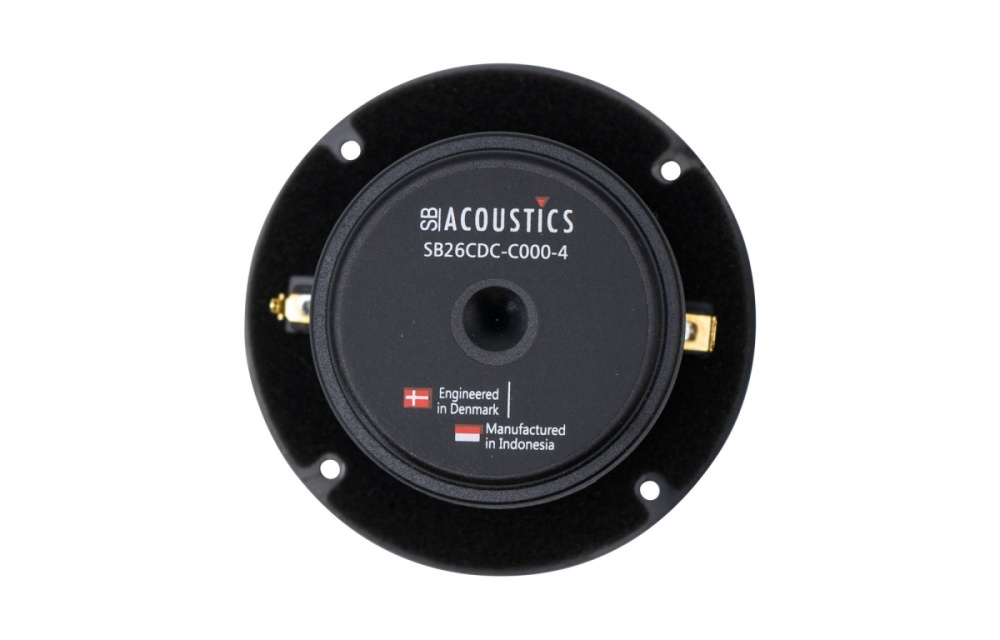

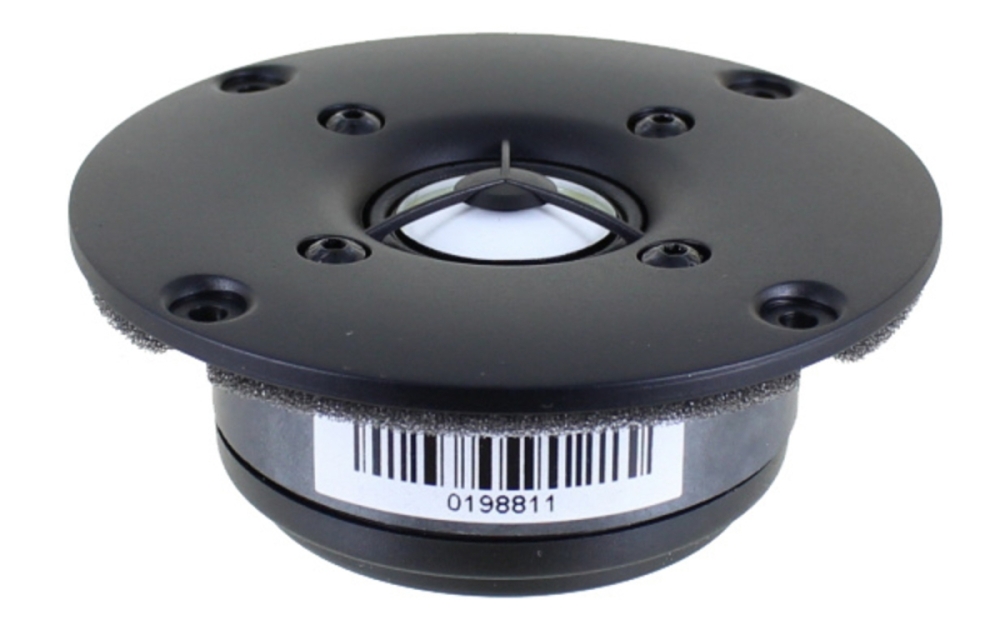

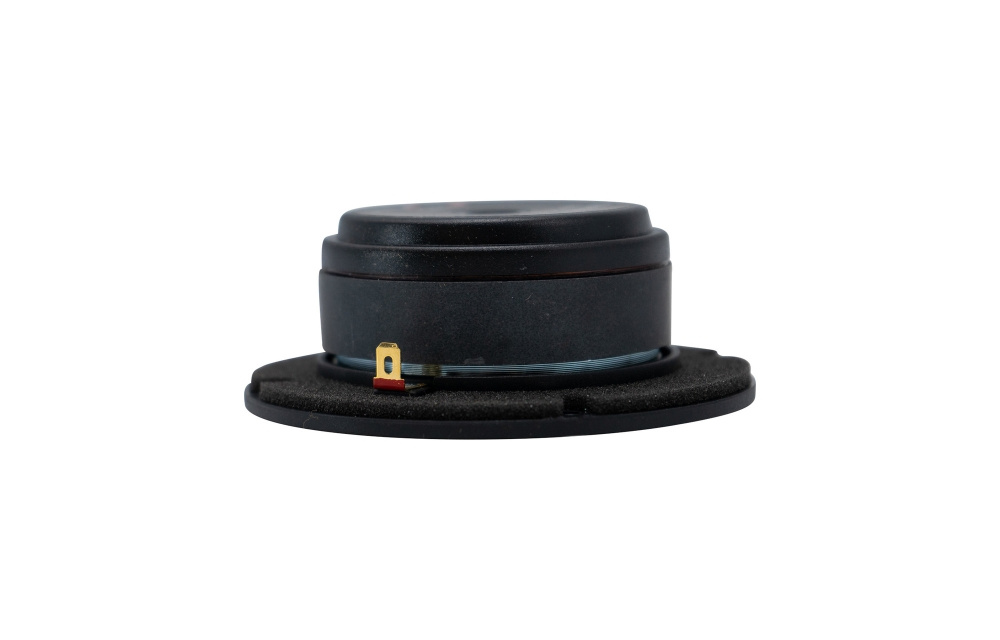

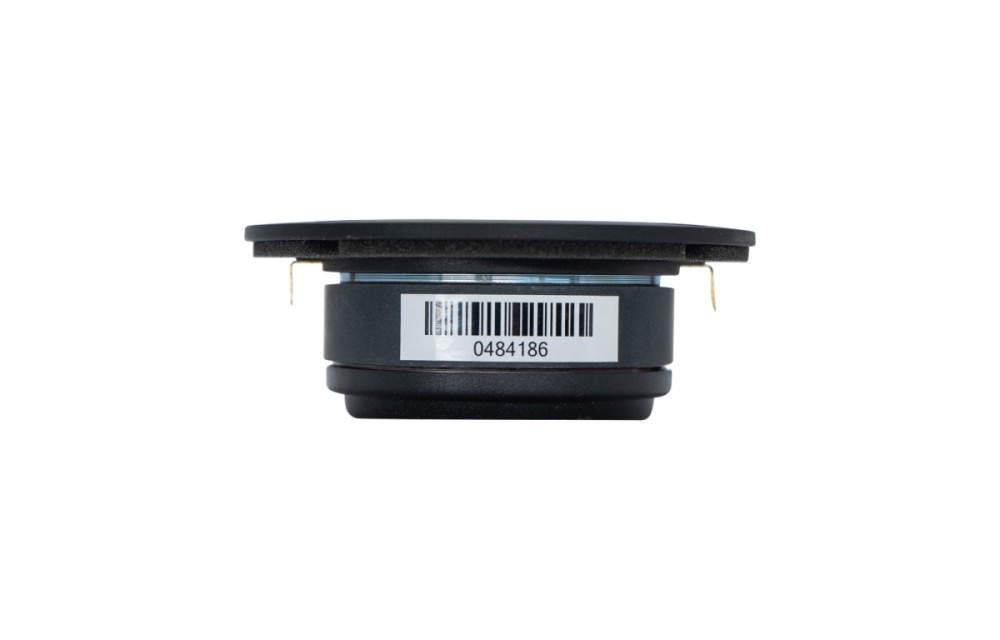

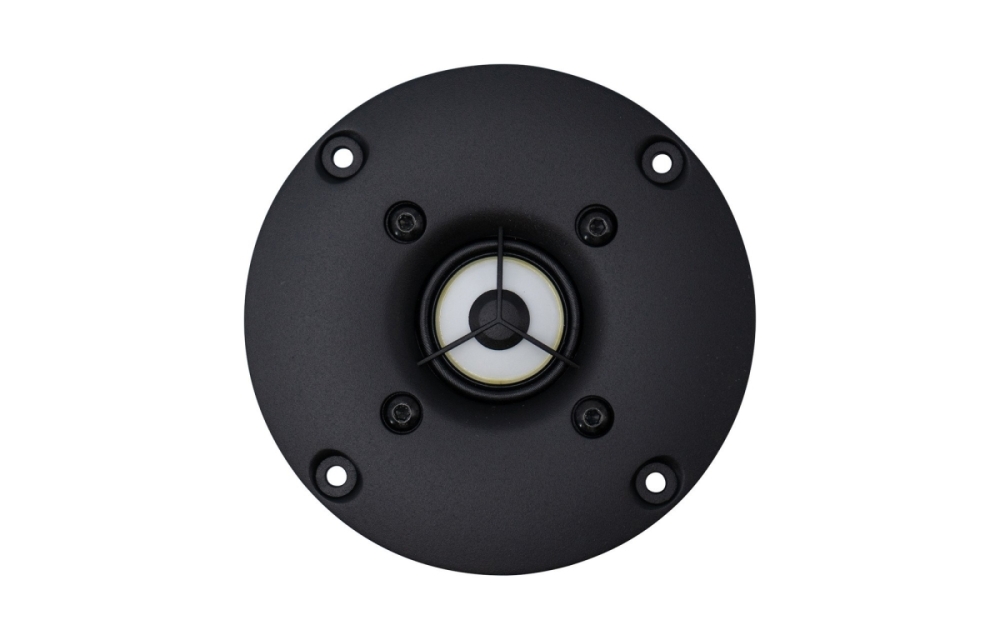

SB Acoustics SB26CDC-C000-4 on 1 tuuman alumiini/keramiikkakupolitiskiitti, jossa on matala resonanssitaajuus ja optimoitu suuntaavuus korkeille taajuuksille. Siinä on kuparikapseli, joka vähentää äänikäämin induktanssia, matalan särön moottorijärjestelmä ja tuuletettu napapylväs tehokkaaseen liitäntään takakammioon. Diskantti kestää suuria tehoja ja sopii erinomaisesti yhteen keramiikan keskiäänialueiden ja bassoiden kanssa yhtenäisen äänensävykarakterin ja selkeän äänen saavuttamiseksi.

• Kalvo: 1” alumiini/keramiikkakupoli
• Impedanssi: 4 Ω
• Herkkyys: 89 dB (2,83 V / 1 m)
• Tehonkesto: 100 W (IEC 268-5, ylipäästö 2600 Hz, 12 dB/oktaavi)
• Resonanssitaajuus: 690 Hz
• Äänikäämin induktanssi: 0,04 mH
• Ulkohalkaisija: 100 mm
• Asennussyvyys: 34,7 mm
• Upotushalkaisija: noin 72 mm

Rakenne ja ääniominaisuudet
Diskantissa on alumiini/keramiikkakupoli, joka yhdistää jäykkyyden ja sisäisen vaimennuksen selkeään ja yksityiskohtaiseen toistoon. Kuparikapseli vähentää induktanssia ja antaa tasaisen vaihevasteen, kun taas kyllästyskontrolloitu moottorijärjestelmä vähentää säröä suurilla kuormilla. Takakammio on vaimennettu paremman dynamiikan saavuttamiseksi, ja napapylväs on tuuletettu tehokkaaseen jäähdytykseen ja vakaaseen suorituskykyyn. Tuloksena on diskantti, joka tarjoaa selkeän, puhtaan ja dynaamisen äänen hyvällä suuntaavuudella.

Asennus ja yhteensopivuus
SB26CDC-C000-4 on vakiokokoinen, 100 mm:n ulkohalkaisijalla ja noin 72 mm:n upotushalkaisijalla. 34,7 mm:n asennussyvyys tekee siitä helpon integroida useimpiin kaiutinsuunnitelmiin. Diskantti toimii erityisen hyvin yhdessä keramiikan keskiäänialueiden ja bassoiden kanssa tasapainoisen ja harmonisen äänikuvan luomiseksi, jossa on yhteensopiva äänensävy.

Tekniset tiedot
Nimellisimpedanssi: 4 Ω
Tasavirtavastus (Re): 3,2 Ω
Äänikäämin induktanssi (Le): 0,04 mH
Tehokas kalvopinta-ala (Sd): 6,2 cm²
Äänikäämin halkaisija: 25,4 mm
Äänikäämin korkeus: 1,3 mm
Ilmarako: 2,5 mm
Lineaarinen äänikäämin liike (p-p): 1,2 mm
Liikkuva massa mukaan lukien ilma (Mms): 0,38 g
Vapaa ilmarresonanssi (Fs): 690 Hz
Herkkyys (2,83 V / 1 m): 89 dB
Mekaaninen Q-kerroin (Qms): 2,55
Sähköinen Q-kerroin (Qes): 2,00
Kokonais-Q-kerroin (Qts): 1,12
Voimatekijä (Bl): 1,6 Tm
Tehonkesto: 100 W (IEC 268-5, ylipäästö 2600 Hz, 12 dB/oktaavi)
Magneettinen vuontiheys: 1,15 T
Magneetin paino: 0,22 kg
Nettopaino: 0,50 kg

Mitat
Ulkohalkaisija: Ø100,0 mm
Etupinta: Ø100 mm
Ruuvireiät: 4 × Ø4,0 mm
Upotushalkaisija (leikkaus): Ø noin 72 mm
Etupinnan paksuus: 4 mm
Asennussyvyys etupinnan takana: 34,7 mm
