Kompakti diskantti alhaisella resonanssitaajuudella

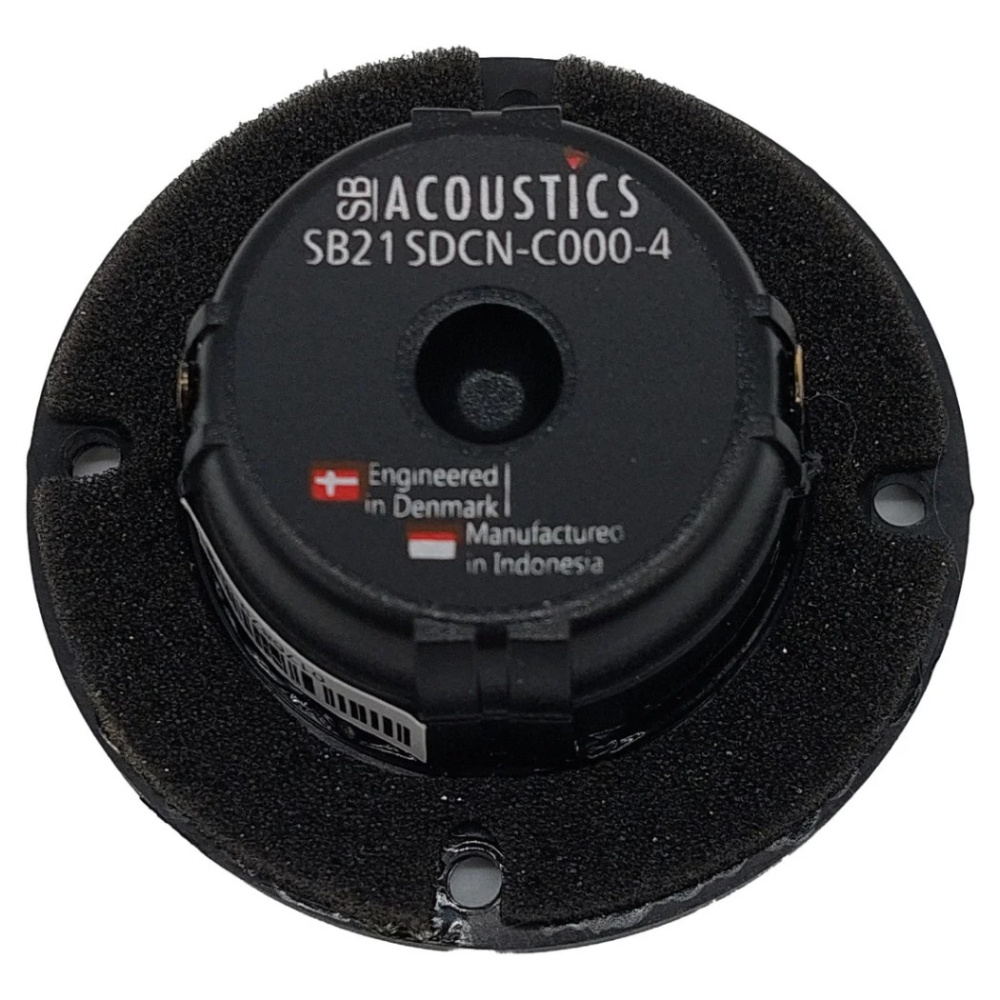

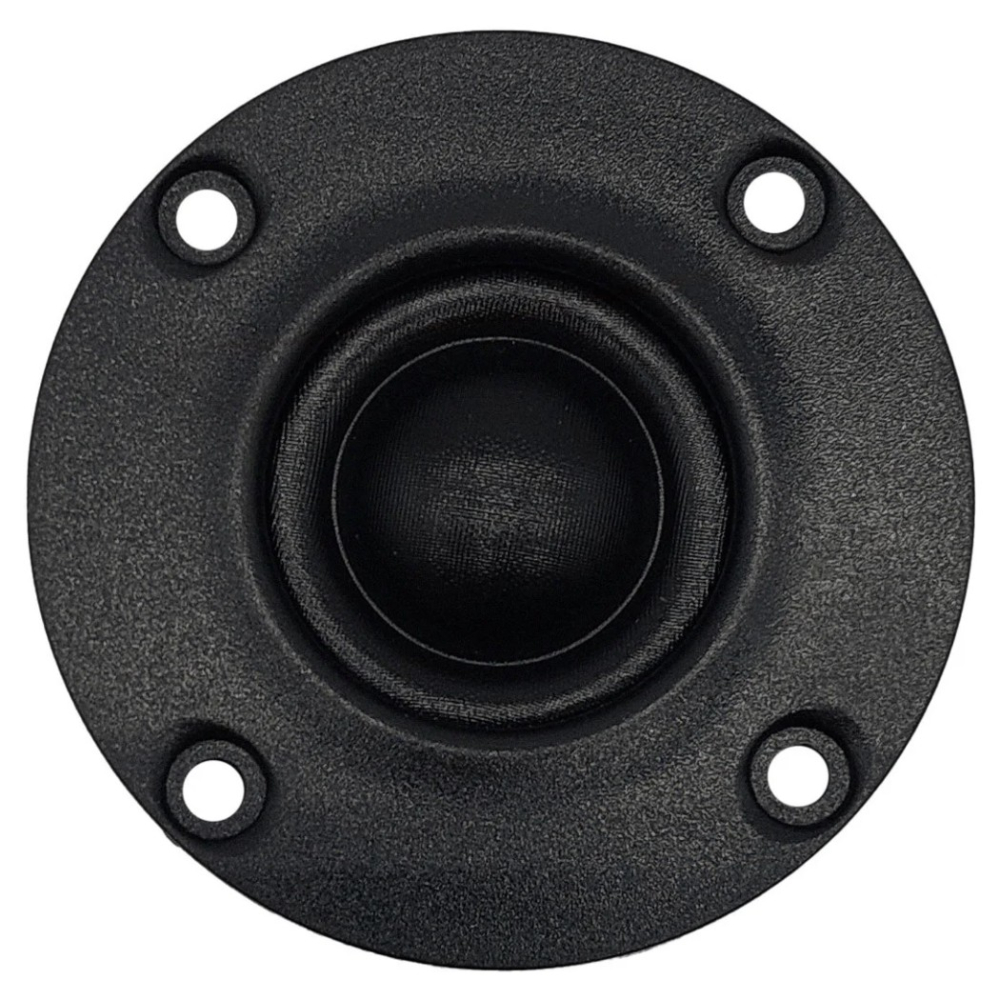

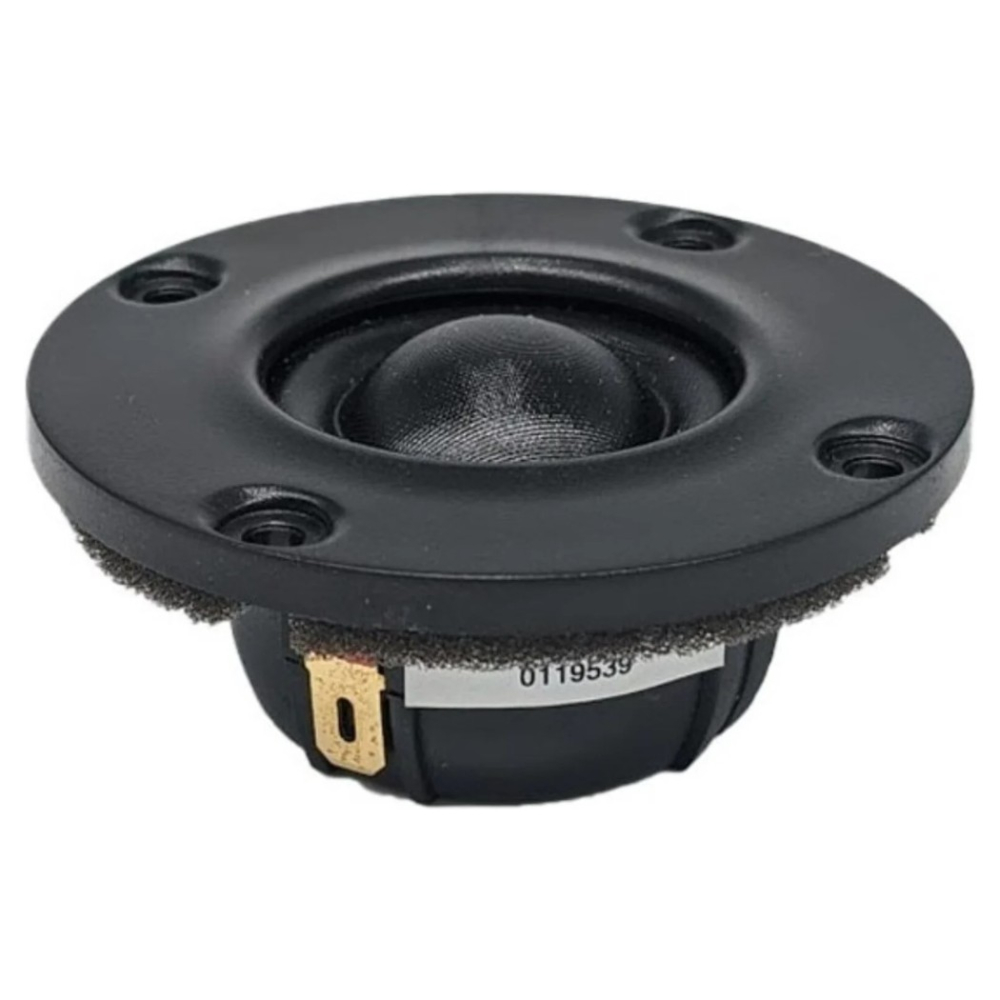

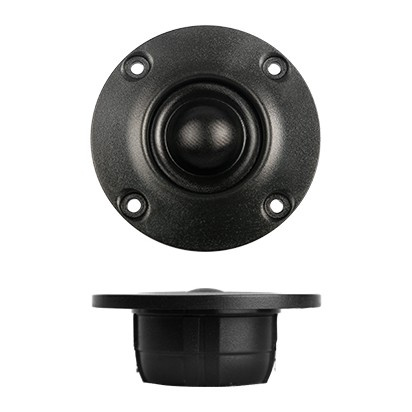

SB Acoustics SB21SDCN-C000-4 on kompakti diskantti kaiutinkokoonpanoihin, joissa painopiste on alhaisessa särössä, pienessä liikkuvassa massassa ja hyvissä jakosuodatinmahdollisuuksissa. Rakenne yhdistää suuren kartion, neodyymimagneetilla varustetun moottorin, kuparikupin ja vaimennetun takakammion, mikä auttaa elementtiä pitämään induktanssin ja vaihekierron alhaisina samalla kun resonanssitaajuus asettuu matalaan 850 Hz:iin.

• 4 ohmin nimellisimpedanssi
• 90 dB herkkyys 2.83 V/1 m
• Resonanssitaajuus 850 Hz
• 40 W tehonkesto IEC 268-5:n mukaan
• Neodyymimoottori ja kuparikupu alhaista induktanssia varten
• CCAW-äänikela pientä liikkuvaa massaa varten
• Vaimennettu takakammio hallittua toistoa varten

Moottori ja äänikela

Kompakti neodyymimoottori käyttää kuparikupua, joka pienentää äänikelan induktanssia ja siten myös vaihe-eroa korkeammilla taajuuksilla. Äänikela on kierretty CCAW-johteella, jotta liikkuva massa pysyy pienenä, ja koko liikkuva massa ilman kanssa on vain 0.25 g. Äänikelan ja liitännän välillä käytetään pitkäikäisiä hopeajohtimia.

Kartio ja takakammio

Suuri kartio antaa tehokkaan mäntäpinta-alan 4.9 cm² ja on yhdistetty ei-resonoivaan takakammioon, jossa on optimoitu vaimennus. Tämä edistää alhaista vapaata resonanssitaajuutta 850 Hz ja antaa suunnittelijalle enemmän liikkumavaraa jakosuodattimen suunnittelussa. Ilmoitettu 40 W:n tehonkesto koskee IEC 268-5:n mukaista käyttöä 12 dB/oktaavi Butterworth -ylipäästöllä 2600 Hz:ssä.

Parametrit

DC-resistanssi, Re: 3.1 ohm
Äänikelan induktanssi, Le: 0.04 mH
Tehokas mäntäpinta-ala, Sd: 4.9 cm²
Liikkuva massa ilman kanssa, Mms: 0.25 g
Vapaa resonanssitaajuus, Fs: 850 Hz
Mekaaninen Q-arvo, Qms: 2.44
Sähköinen Q-arvo, Qes: 2.45
Kokonais-Q-arvo, Qts: 1.22
Voimakerroin, Bl: 1.3 Tm

Tekniset tiedot

Nimellisimpedanssi: 4 ohm
Herkkyys: 90 dB, 2.83 V/1 m
Tehonkesto: 40 W IEC 268-5:n mukaan
Äänikelan halkaisija: 20.4 mm
Äänikelan korkeus: 1.5 mm
Ilmarakon korkeus: 2.0 mm
Lineaarinen iskunpituus: 0.5 mm p-p
Magneettivuon tiheys: 0.9 T
Magneetin paino: 0.01 kg
Nettopaino: 0.06 kg
