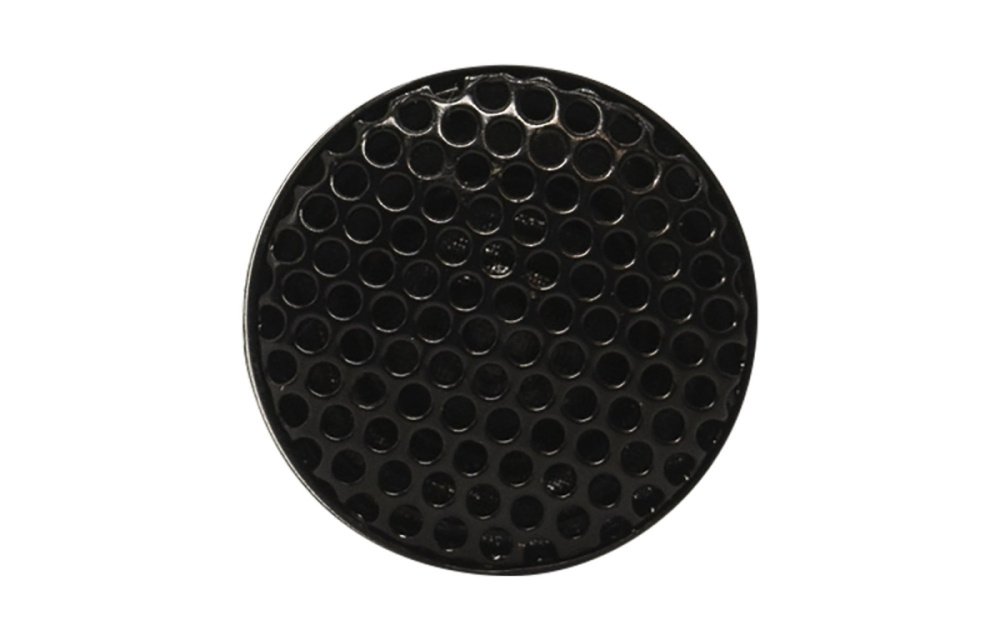

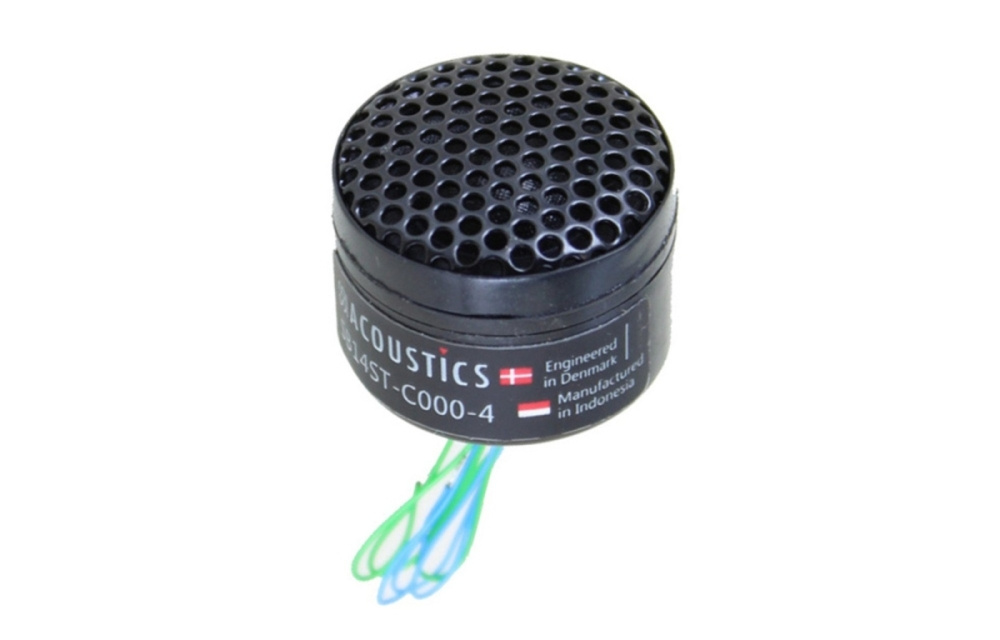

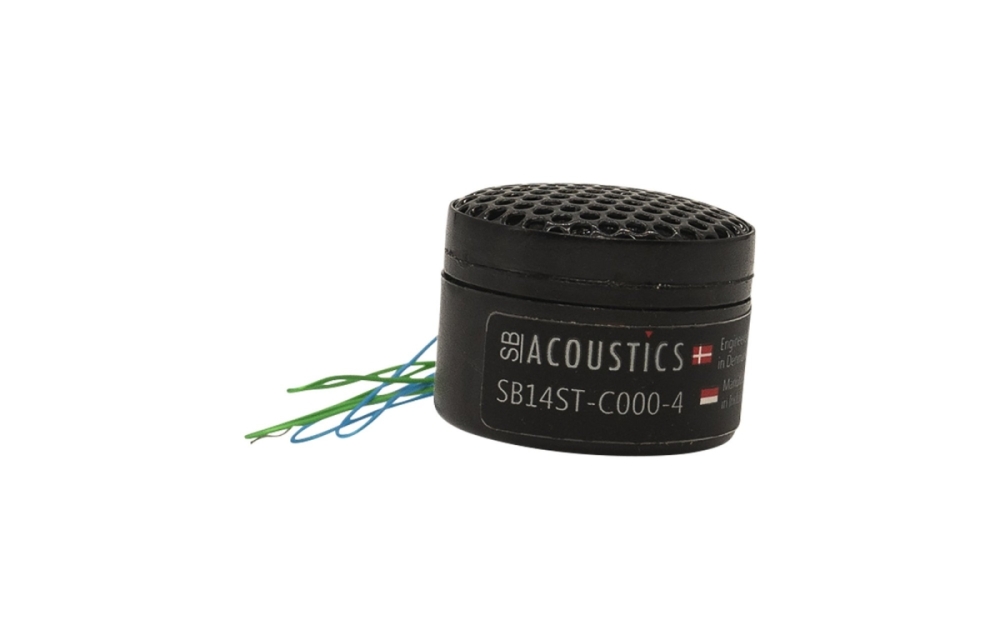

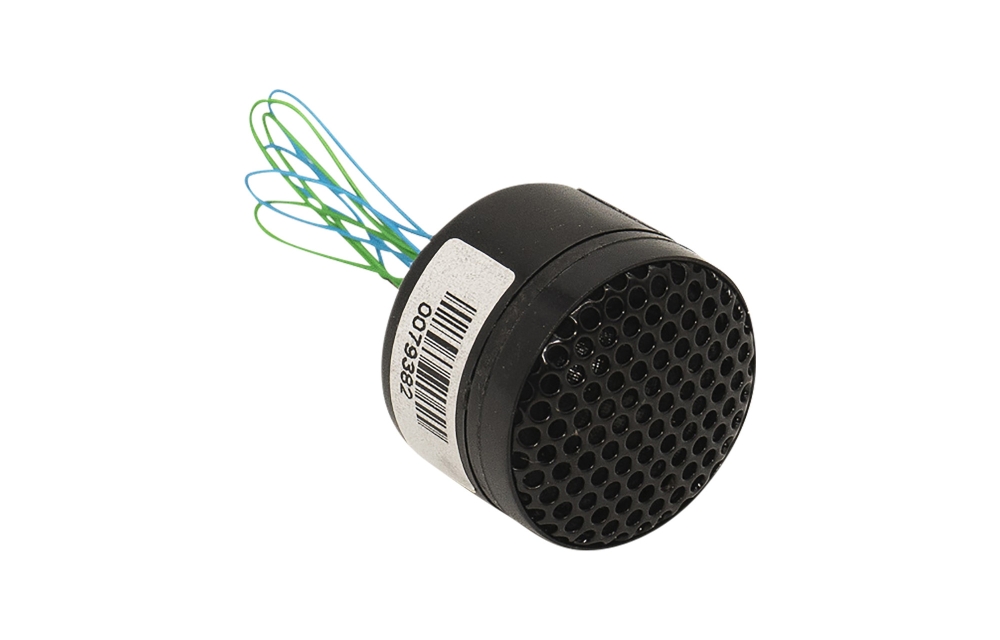

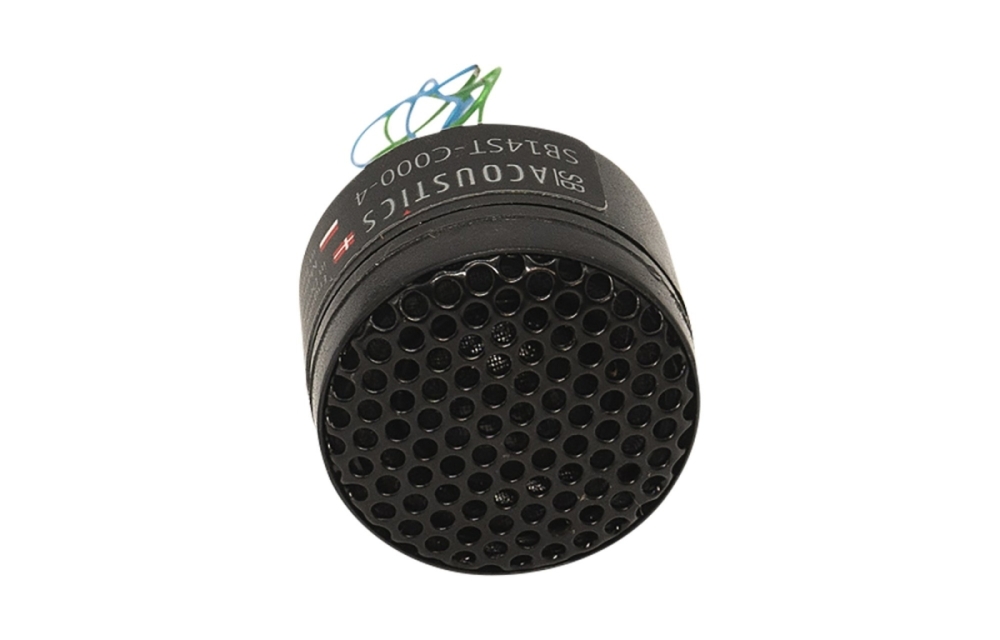

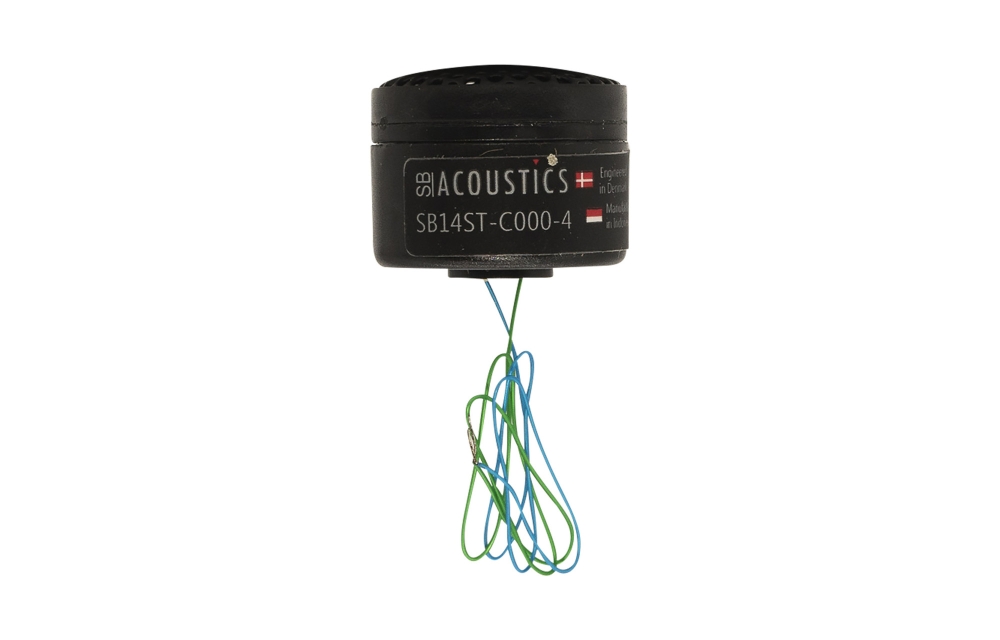

SB Acoustics SB14ST-C000-4 on kompakti 4 Ω diskantti, joka sopii täydellisesti ahtaisiin kaiutinkokoonpanoihin ja koaksiaalijärjestelmiin. Suuri reunus ja tasainen hajonta tarjoavat kirkkaan ja tasapainoisen ylärekisterin, kun taas kierteitetty takakeskusreikä helpottaa asennusta. Pitkät, eristetyt liitäntäjohdot tekevät asennuksesta joustavan ja sujuvan.

• Impedanssi: 4 Ω
• Herkkä: 86 dB (2,83 V / 1 m)
• Vapaa ilman resonanssi (Fs): 1300 Hz
• Tehonkesto: 10 W (IEC 268-5, ylipäästö 3,5 kHz)
• Etumitta: Ø24,2 mm
• Kokonaissyvyys: 19,0 mm
• Kierteitetty takakeskusreikä asennusta varten
• Suuri reunus tasaisen hajonnan takaamiseksi
• Pitkät eristetyt liitäntäjohdot

Asennus ja integrointi

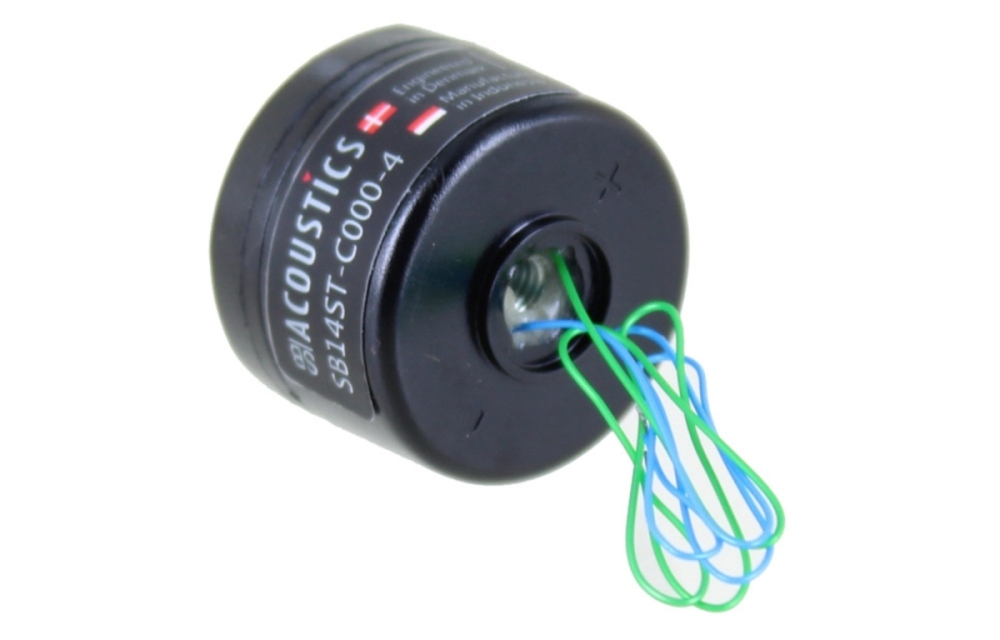

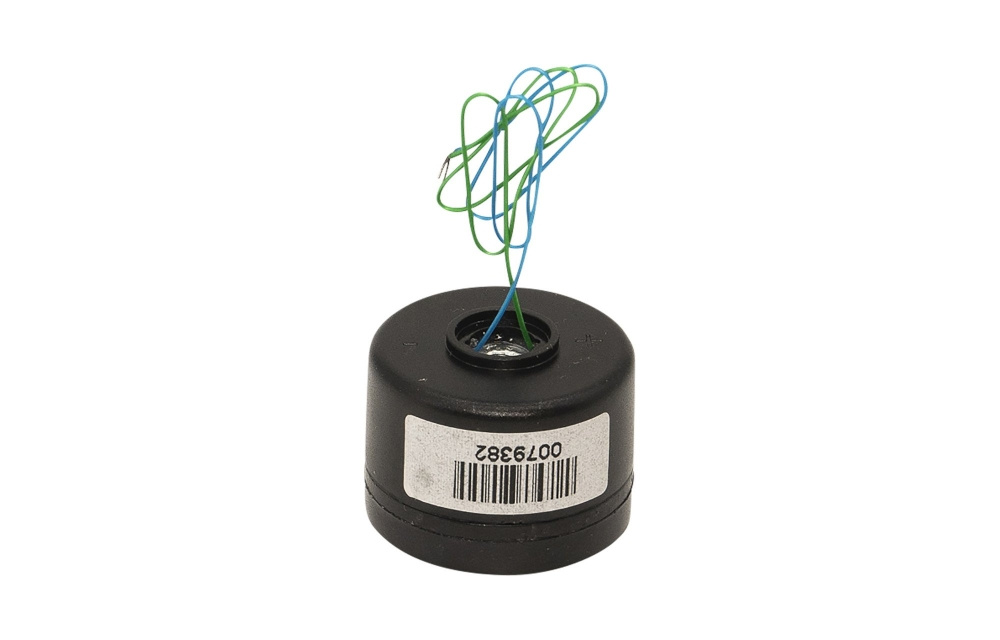

SB14ST-C000-4:ssä on kierteitetty keskusreikä takana, joka mahdollistaa diskantin helpon kiinnityksen kaiutinkoteloon tai koaksiaalirakenteeseen. Sen kompakti muoto ja pitkät liitäntäjohdot tarjoavat suuren joustavuuden sijoittelussa, myös ahtaissa tiloissa. Matala asennussyvyys helpottaa integrointia etulevyn taakse.

Ääniominaisuudet ja suorituskyky
Diskantti tarjoaa tasaisen taajuusvasteen ylärekisterissä suuren reunuksen ansiosta, joka takaa laajan ja tasaisen hajonnan. Herkkyydellä 86 dB ja resonanssitaajuudella 1300 Hz se sopii hyvin keskiäänialueen bassoille tasapainoisen äänen saavuttamiseksi. 10 W tehonkesto riittää hyvin pienemmille vahvistimille ja alkuperäisjärjestelmille.

Tekniset tiedot
Nimellisimpedanssi: 4 Ω
DC-vastus (Re): 4,0 Ω
Äänikelainduktanssi (Le): 0,04 mH
Tehokas kalvopinta-ala (Sd): 2,2 cm²
Äänikelan halkaisija: 12,4 mm
Äänikelan korkeus: 1,2 mm
Ilmarako korkeus: 1,5 mm
Lineaarinen äänikelan liike (p-p): 0,3 mm
Liikkuva massa mukaan lukien ilma (Mms): 0,11 g
Vapaa ilman resonanssi (Fs): 1300 Hz
Herkkyys (2,83 V / 1 m): 86 dB
Voimatekijä (Bl): 0,92 Tm
Tehonkesto: 10 W (IEC 268-5, Butterworthin ylipäästö 3,5 kHz, 12 dB/okt)
Magneettinen vuontiheys: 0,97 T
Magneetin paino: 3,4 g
Nettopaino: 0,014 kg

Mitat
Etumitta: Ø24,2 mm
Kokonaissyvyys: 19,0 mm
Asennussyvyys etulevyn takana: 17,5 mm
Reunuksen paksuus: 1,0 mm
Piirustusmitat (katso luonnos): Ø10,0 mm, Ø8,5 mm
