Kompakti laajakaistaelementti lasikuitukartiolla

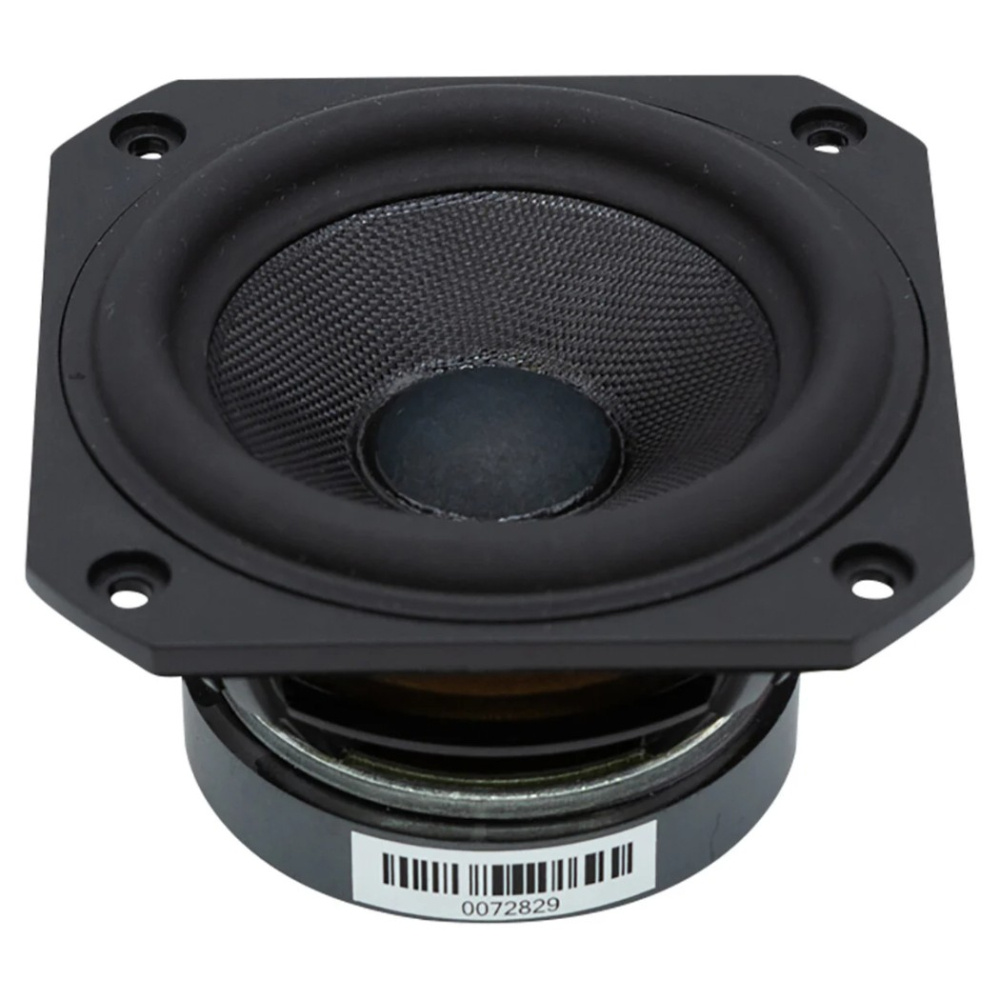

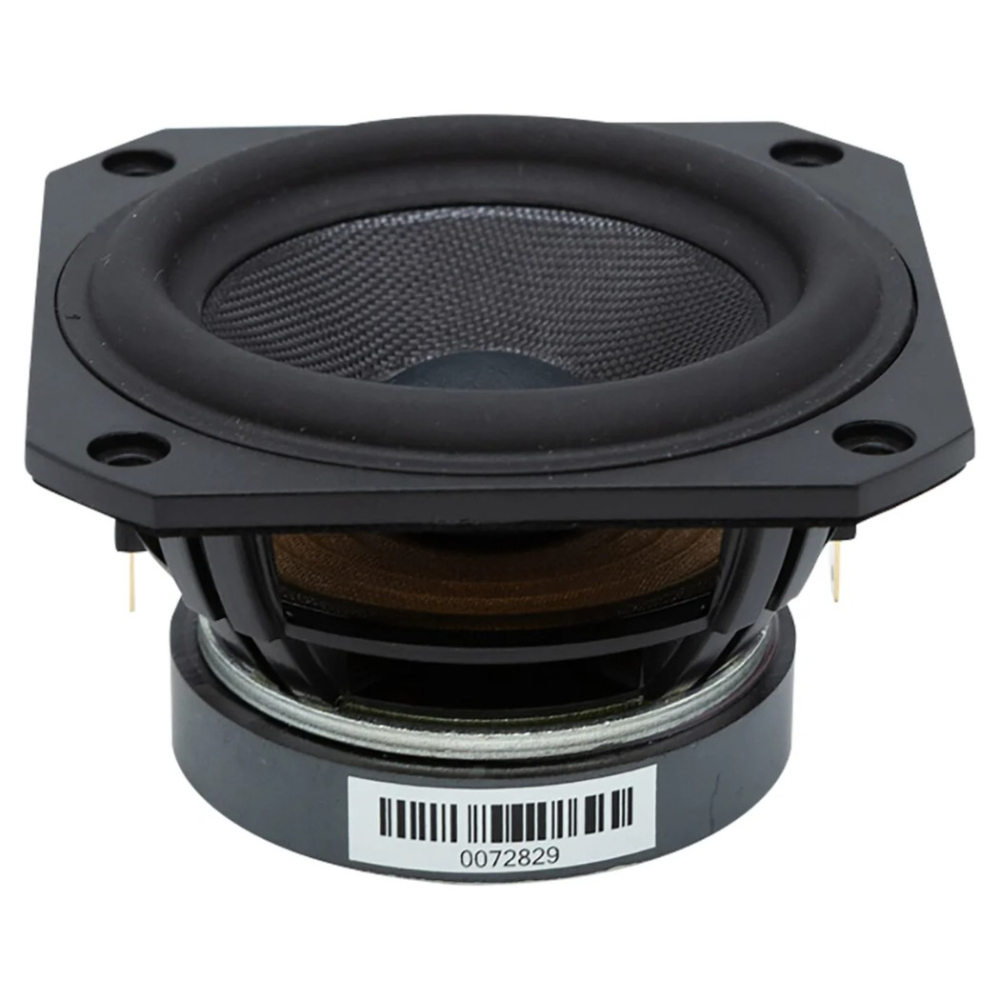

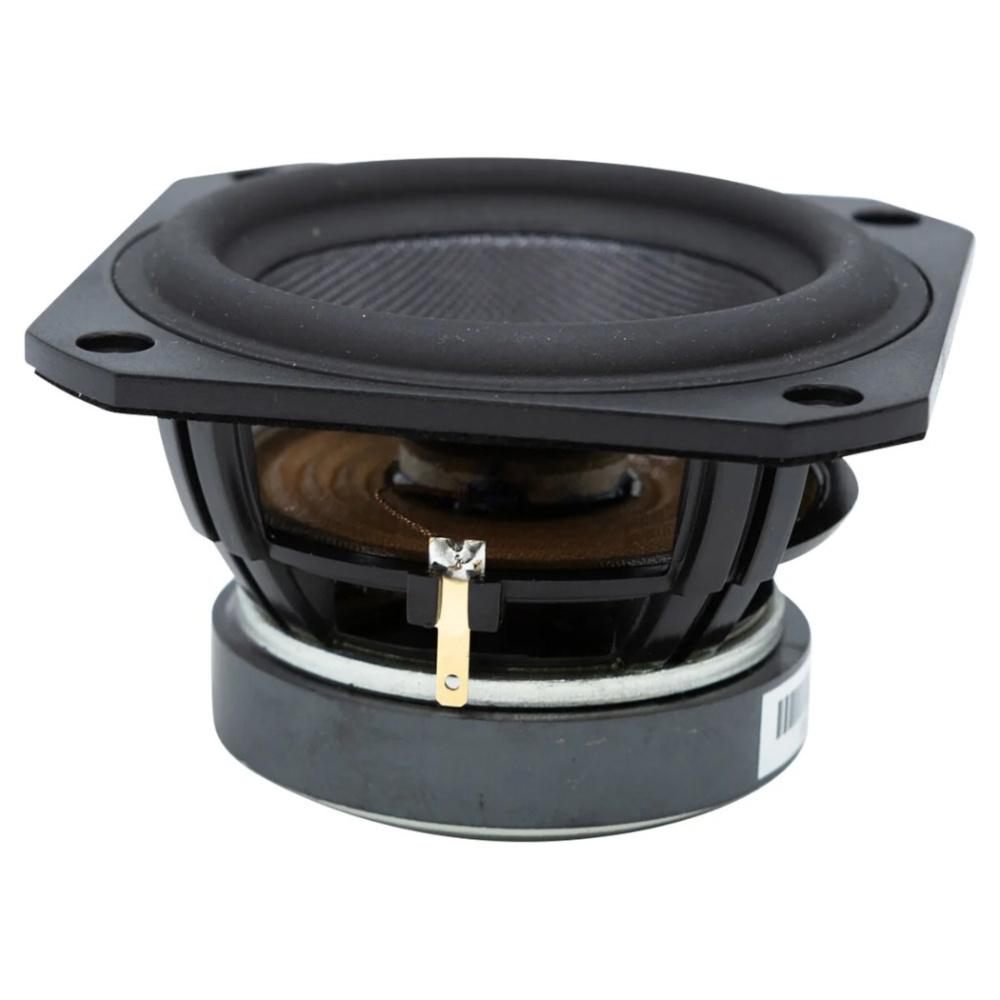

SB Acoustics SB10PGC21-4 on kompakti 3 tuuman laajakaistaelementti pieniin kaiuttimiin, satelliitteihin ja muihin toteutuksiin, joissa yhden elementin tulee kattaa suuri osa taajuusalueesta. Optimoitu lasikuitukartio yhdistyy pieneen liikkuvaan massaan, CCAW-kelaan ja vähävaimennettuun reunakumiripustukseen, mikä takaa tasaisen vasteen ja hyvän dynamiikan. 4 ohmin impedanssilla ja suositellulla käyttöalueella 90 Hz–20 kHz elementti sopii hyvin myös kompakteihin FAST- ja täysaluekonstruktioihin.

• 3 tuuman laajakaistaelementti, 4 ohmin impedanssi
• Suositeltu taajuusalue: 90 Hz–20 kHz
• Herkkyys: 84 dB @ 2.83 V/1 m
• Optimoitu lasikuitukartio tasaisen taajuusvasteen takaamiseksi
• Kevyt CCAW-kela pienen liikkuvan massan saavuttamiseksi
• Tuuletettu kelarakenne paremman jäähdytyksen takaamiseksi
• 20 W tehonkesto IEC 268-5:n mukaan

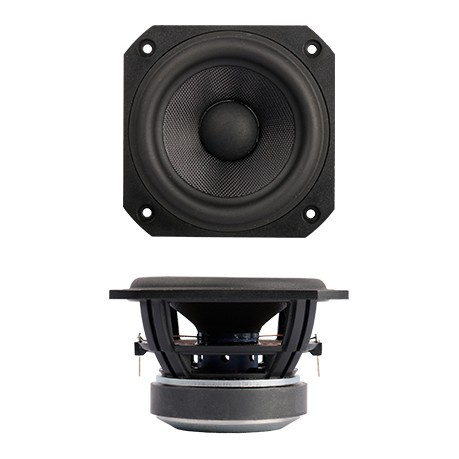

• Kompakti neliskulmainen runko joustavaan asennukseen

Kevyt ja joustava

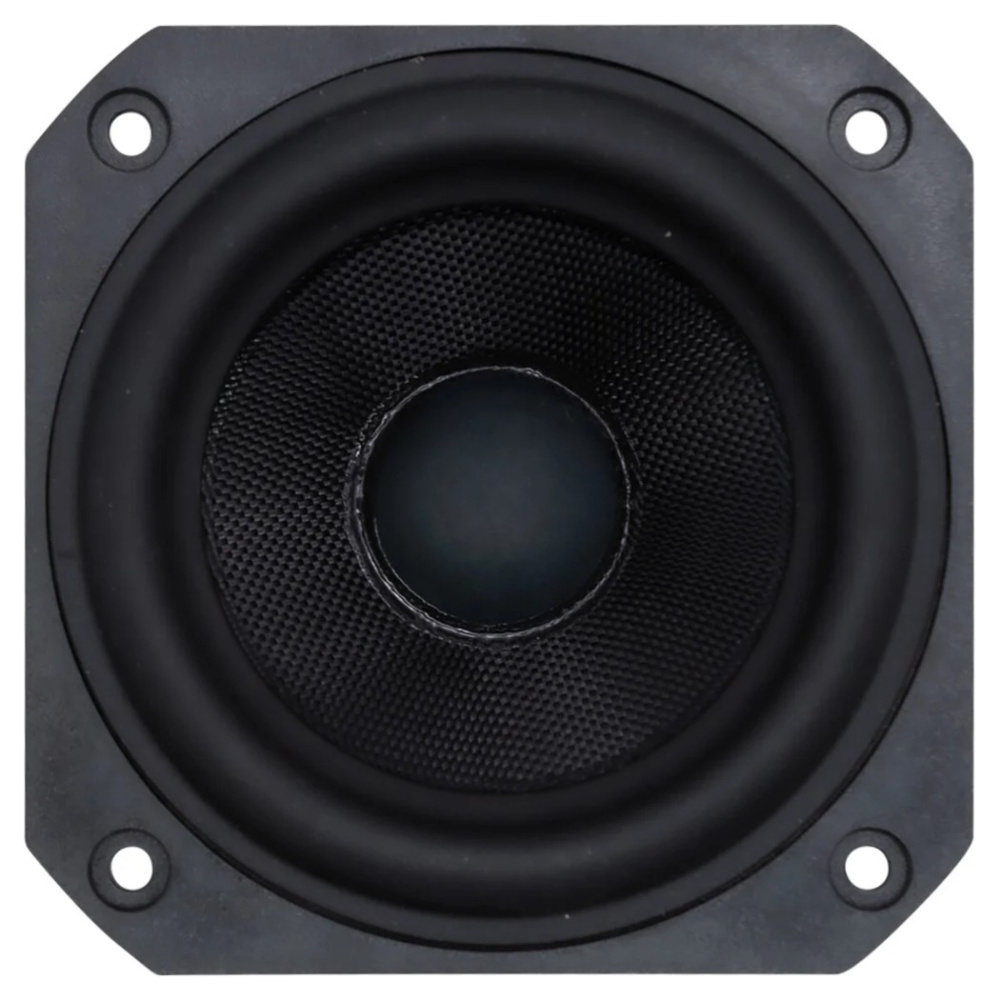

Kartiokalvo on valmistettu lasikuidusta ja suunniteltu tarjoamaan tasainen vaste epätavallisen laajalla alueella näin kompaktiksi elementiksi. Liikkuva massa on 2.8 g, ja kela käyttää kevyttä CCAW-lankaa yhdessä johtamattoman kelakelan kanssa. Vähävaimennettu reunakumiripustus auttaa kalvoa liikkumaan vapaasti ja seuraamaan pieniä signaalivaihteluita ilman tarpeetonta mekaanista vaimennusta.

Rakennettu pieniin järjestelmiin

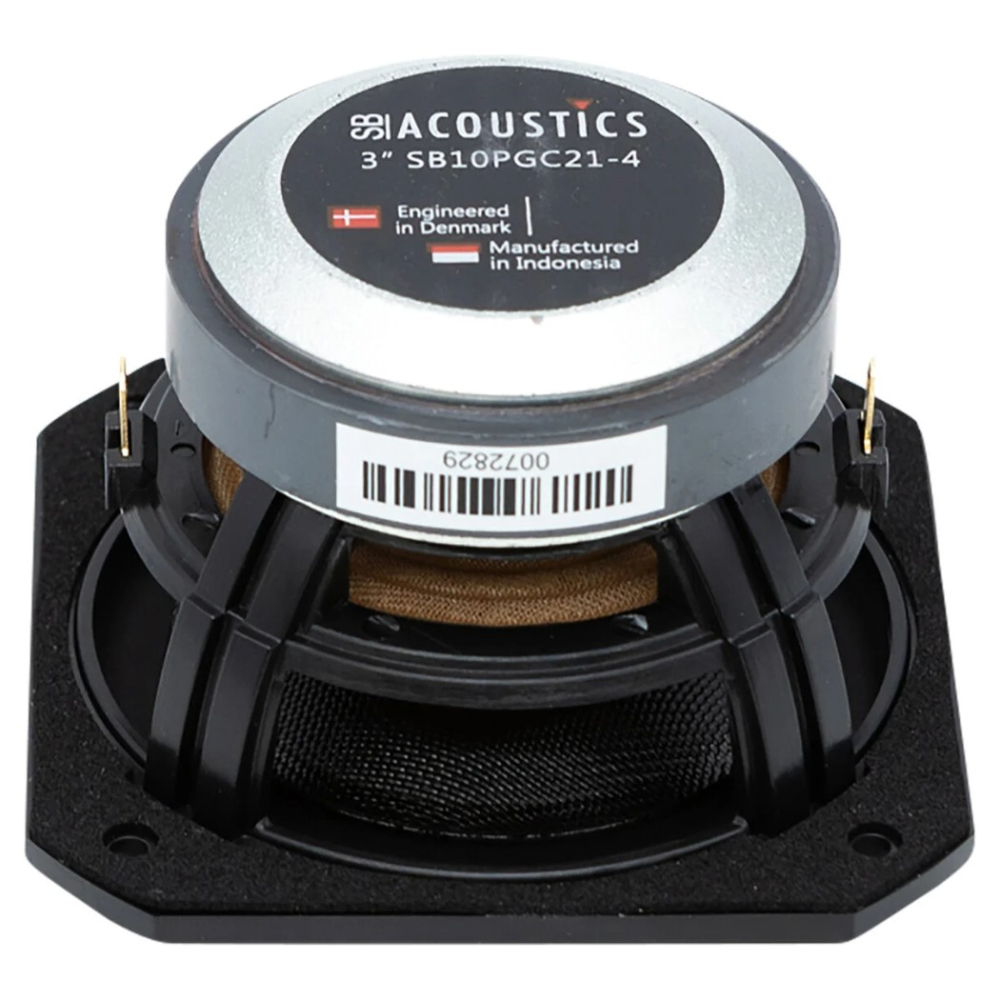

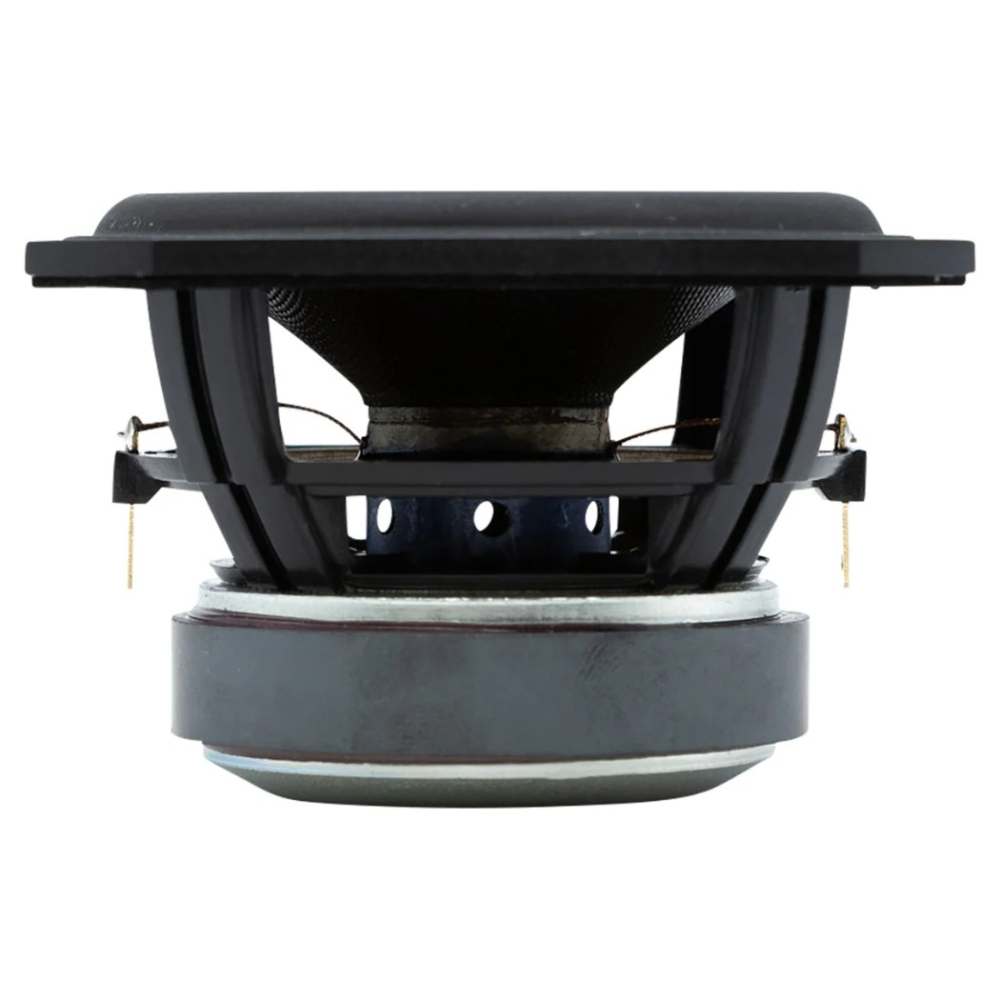

Tuuletettu kelarakenne auttaa johtamaan lämpöä pois ja vähentämään lämpökompressiota elementin kuormittuessa. 89 Hz:n resonanssitaajuudella, 1.2 litran Vas-arvolla ja kompaktilla neliskulmaisella rungolla SB10PGC21-4 soveltuu hyvin pienempiin kaiutinratkaisuihin, joissa asennustila on rajallinen. Ilmoitettu 20 W tehonkesto koskee IEC 268-5:n mukaista käyttöä Butterworthin ylipäästösuodattimella 200 Hz:ssä ja 12 dB/oktaavi.

Parametrit

DC-vastus, Re: 3.4 ohm
Kelan induktanssi, Le: 0.15 mH
Tehokas kartioala, Sd: 27 cm²
Vapaan ilman resonanssitaajuus, Fs: 89 Hz
Mekaaninen Q-arvo, Qms: 11.2
Sähköinen Q-arvo, Qes: 1.01
Kokonais-Q-arvo, Qts: 0.92
Liikkuva massa ilman kanssa, Mms: 2.8 g
Voimakerroin, Bl: 2.3 Tm
Vastaava tilavuus, Vas: 1.2 litraa
Joustavuus, Cms: 1.14 mm/N
Mekaaninen häviö, Rms: 0.14 kg/s

Tiedot

Nimellisimpedanssi: 4 ohm
Herkkyys: 84 dB, 2.83 V/1 m
Suositeltu taajuusalue: 90 Hz–20 kHz
Tehonkesto: 20 W IEC 268-5:n mukaan
Kelan halkaisija: 20.4 mm
Lineaarinen liikevara: 4.5 mm p-p
Magneettivuon tiheys: 0.8 T
Magneetin paino: 0.09 kg
Nettopaino: 0.24 kg
