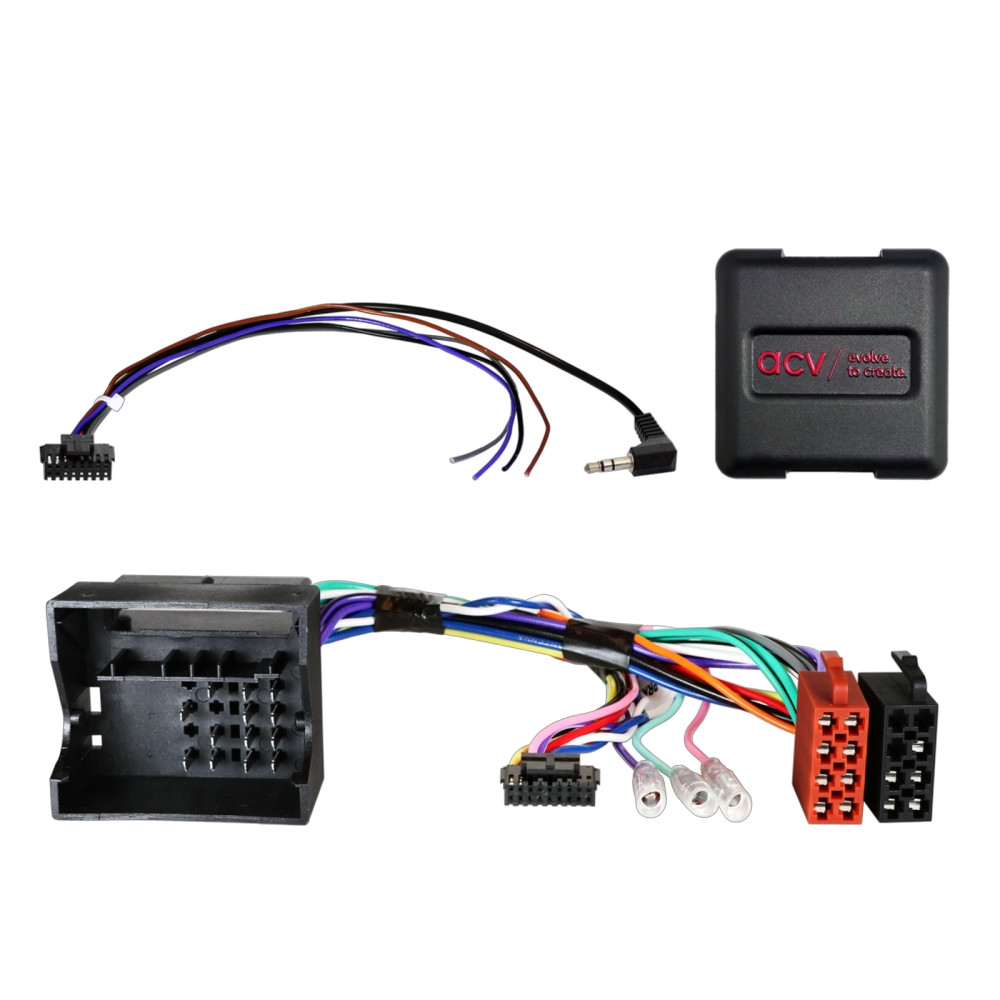

ACV 42xmc001 on SWC-adapter Mercedes-ajoneuvoille ja Smartille, suunniteltu säilyttämään alkuperäiset ohjausratin toiminnot tehdasasennetun radion vaihtamisen yhteydessä jälkimarkkinayksikköön.

• Adapteri ohjausratin liittämiseksi jälkimarkkinastereoihin.
• Yhteensopiva useiden Mercedes-mallien ja Smart-ajoneuvojen kanssa.
• Sisältää 40-napaisen Quadlock-liittimen helppoa asennusta varten.
• Tukee erilaisia toimintoja riippuen auton varustelusta ja jälkimarkkinayksikön ohjelmistosta.
• Mahdollistaa ohjausratin ja muiden toimintojen asetusten säätämisen.

On tärkeää tarkistaa, että kuvattujen liittimien on optisesti ja teknisesti vastaava kuin ajoneuvossasi olevat. Tarkista myös, oliko jokin luetelluista OEM-radiojärjestelmistä asennettu alun perin. Ennen lopullista asennusta tarkista auton toiminnallisuus, asetukset ja SWC-toiminnallisuus. Kysymyksissä voit ottaa yhteyttä tukeemme.

Huomaa: CAN Bus -liitin: 40 Pin Quadlock Mercedes-liitin: OEM SWC > 3,5 mm Jack / irtonainen johto tuntemattomalle Mercedes-liittimen variantille.

Yhteensopii
Mercedes A-luokka (C169/W169) 10/2004 - 04/2008
Mercedes A-luokka (C169/W169) 06/2008 - 06/2012
Mercedes B-luokka (T245) 07/2005 - 04/2008
Mercedes B-luokka (T245) 04/2008 - 09/2011
Mercedes C-luokka (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-luokka (CL203) 06/2008 - 02/2011
Mercedes CLK-luokka (W209) 04/2005 - 01/2010
Mercedes CLS-luokka (C219) 04/2008 - 09/2010
Mercedes E-luokka (S211/W211) 03/2008 - 01/2009
Mercedes G-luokka (W463) 04/2007 - 06/2008
Mercedes G-luokka (W164) 09/2008 - 06/2012
Mercedes GL-luokka (X164) 09/2006 - 05/2009
Mercedes GL-luokka (X164) 05/2009 - 07/2012
Mercedes M-luokka (W164) 07/2005 - 04/2008
Mercedes M-luokka (W164) 10/2008 - 07/2011
Mercedes R-luokka (W251) 09/2005 - 05/2007
Mercedes R-luokka (W251) 05/2007 - 05/2010
Mercedes SLK-luokka (R171) 04/2008 - 03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Smart For Four (W454) 01/2004 - 04/2007

Tekniset tiedot
Punainen: +12V sytytyskosketin 15
Oranssi: +12V valaistuskosketin 58
Violetti/valkoinen: +12V peruutussignaali
Vaaleanpunainen: nopeuspulssignaali
Vihreä: GND käsijarrusignaali
Maksimikuormituskapasiteetti: 250 mA
Virrankulutus yli 250 mA: 1 releekäämi vastus 75 Ohm min
2 releekäämi vastus 150 Ohm min
