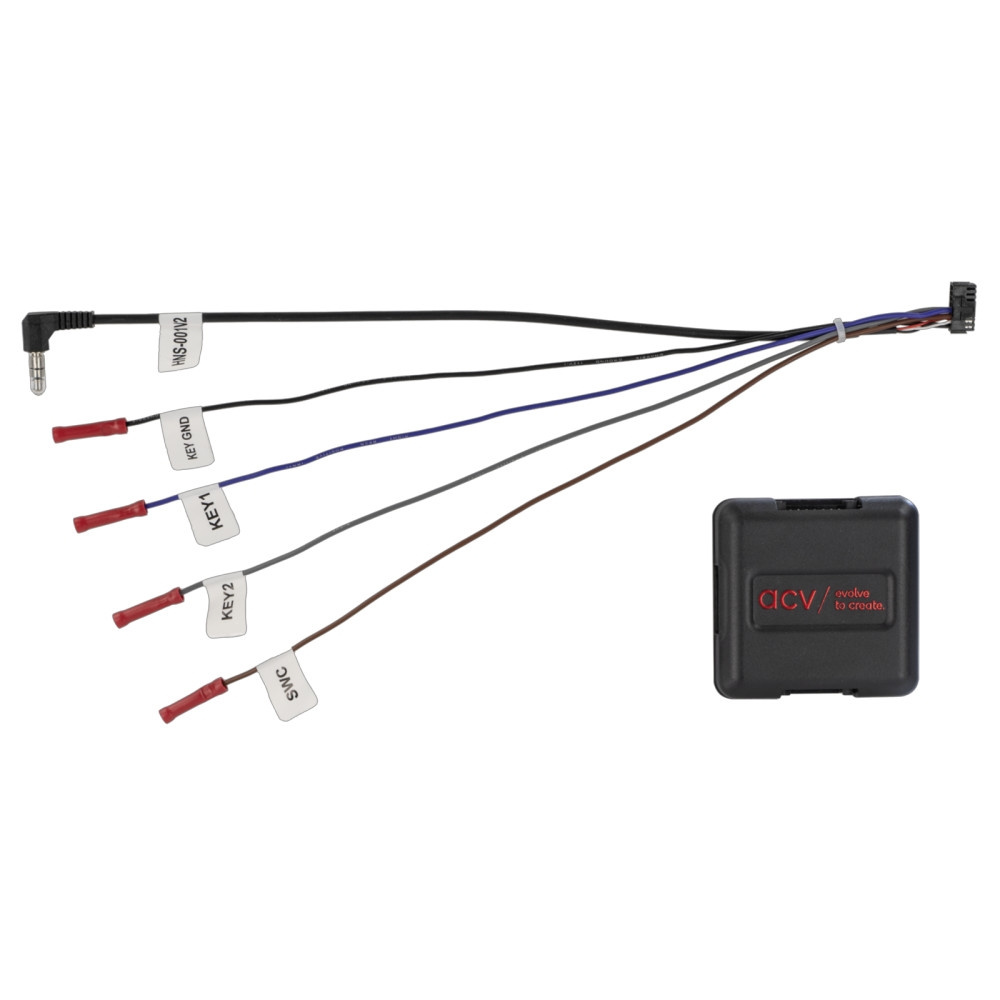

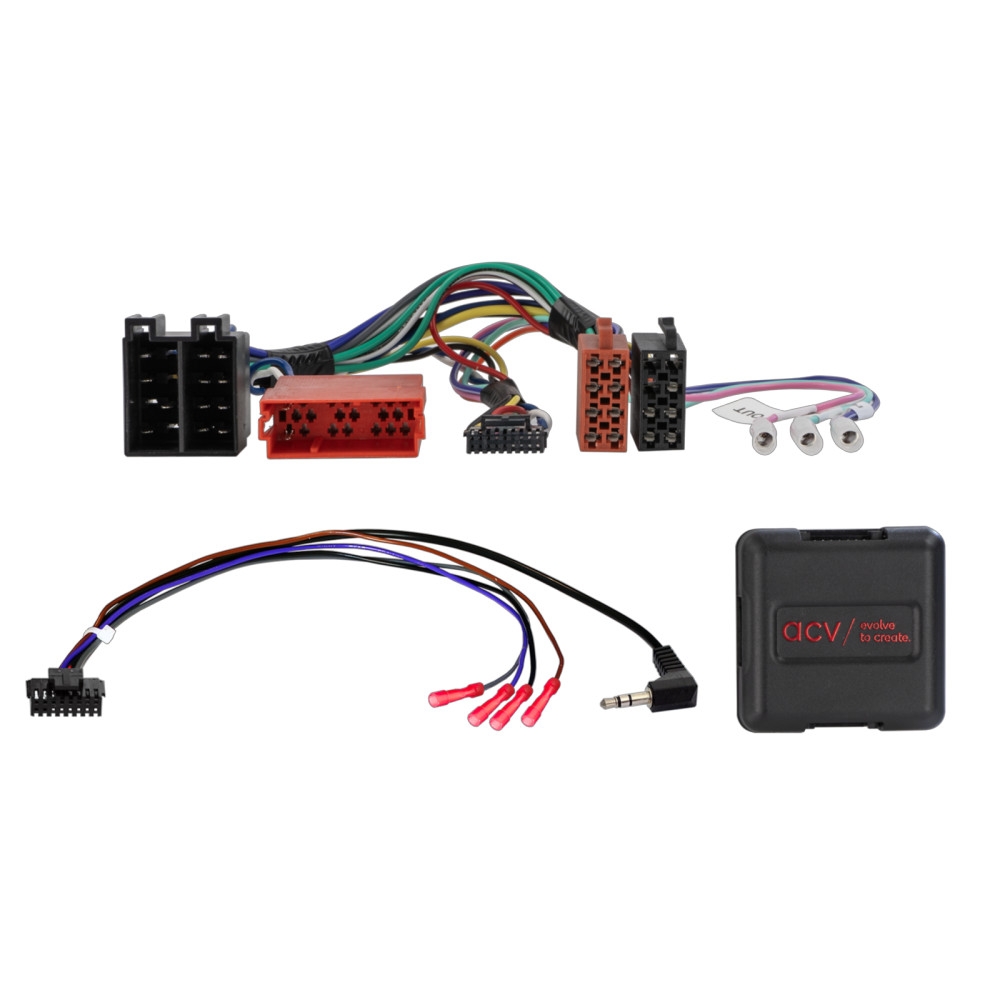

ACV 42xpo010 on rattiohjauskaapeli Porschelle, jossa on ISO- ja Mini ISO -liitännät. Sitä käytetään, kun alkuperäinen radio vaihdetaan jälkiasennettuun radioon, ja se mahdollistaa auton rattiohjaustoimintojen säilyttämisen auton varustelun sekä jälkiasennetun radion toimintojen ja ohjelmiston mukaan.

• Liitäntä auton CAN-väylään: ISO / Mini ISO
• Liitäntä rattiohjaukseen: alkuperäinen liitin 3,5 mm liitäntään tai irtokabeliin
• Soveltuu autoihin, joissa on alkuperäinen CDR24-radio tai alkuperäinen PCM2.1-navigointijärjestelmä
• Antaa signaalin sytytykselle, valaistukselle, peruutukselle, nopeudelle ja käsijarrulle
• DIP-kytkimen asetukset tehdään jälkiasennetun radion ohjeiden mukaisesti

Tarkista, että kaapelin liittimet vastaavat auton liittimiä sekä ulkonäöltään että toiminnaltaan. Tarkista myös, että jokin ilmoitetuista alkuperäisradioista on ollut asennettuna autoon. Ennen lopullista asennusta auton toiminnot, asetukset ja rattiohjaus tulee tarkistaa. Yksittäiset rattitoiminnot voivat puuttua tai ne voivat saada erilaisia toimintoja auton varustelun ja jälkiasennetun radion toimintojen ja ohjelmiston mukaan. Tuodut autot tai autot, joissa on erilainen ohjelmisto, voivat sisältää toimintoja, jotka eivät ole yhteensopivia.

Noudata jälkiasennetun radion ohjeita liitettäessä ja konfiguroitaessa. Tarkista ensin auton ja alkuperäisen radion toiminnot. Katkaise sitten virta alkuperäisestä radiosta ja varmista, että kaikki liitännät ovat oikein ilman virtaa. Tarkista myös käyttöliittymän asetukset ja laitteistokonfiguraatio sekä radion liitäntäkaapeli ennen liittämistä. Liitä radio ja muut kaapelit valmistajan ohjeiden mukaisesti. Liitä asennus autoon pääliitännällä viimeisenä. Konfiguroi käyttöliittymä ja jälkiasennettu radio ohjeiden mukaisesti ja tarkista sitten rattiohjaus ja auton toiminnot.

Käyttöliittymän tai liitäntäkaapelin asetuksia muutettaessa virta tulee katkaista. Muutosten yhteydessä liitännät tulee tehdä ilmoitetussa järjestyksessä ja toiminnat tarkistaa uudelleen. Jos käyttöliittymä tai auto ei toimi tarkoitetulla tavalla, alkuperäinen radio tulee asentaa takaisin ja tarkistaa. Anna auton CAN-väylän sammua ja tarkista käyttöliittymän laitteistokonfiguraatio ennen asennuksen uudelleen liittämistä.

Lisäliitännät, vaihtoehtoiset kytkennät, kaapelin muutokset ja irtokaapeleiden jatkamiset on tarkoitettu koulutetun ammattilaisen tiedoksi. Tällaiset työt tulee suorittaa ja tarkistaa ammattilaisen toimesta. Tarkista ensin, vaikuttavatko muutokset valmistajan hyväksyntiin tai takuuvaatimuksiin. Mittaa ja vertaa liitännät auton kytkentäkaavioon ennen liittämistä. Muutokset tehdään omalla vastuulla ilman takuuta toimivuudesta tai siitä, etteivät vauriot autolle, jälkiasennetulle radiolle tai käyttöliittymälle aiheudu. Valmiiksi asennetun kaapelin muutokset voivat vaikuttaa tuotteen takuuseen.

Sopii malleihin
Porsche Boxster (987), 10/2004–01/2009
Porsche Cayman (987C), 11/2005–01/2009
Porsche 911 (997), 07/2004–08/2009

Tekniset tiedot
Sytytyssignaali: punainen kaapeli, +12 V, liitin 15
Valaistussignaali: oranssi kaapeli, +12 V, liitin 58
Peruutussignaali: violetti/valkoinen kaapeli, +12 V
Nopeussignaali: vaaleanpunainen kaapeli
Pysäköintijarrun signaali: vihreä kaapeli, maa
Enimmäiskuormitus lähtöihin: 250 mA
Yli 250 mA virrankulutuksessa: rele, jonka käämin vastus vähintään 75 ohmia
Kahden releen käytössä: käämin vastus vähintään 150 ohmia
