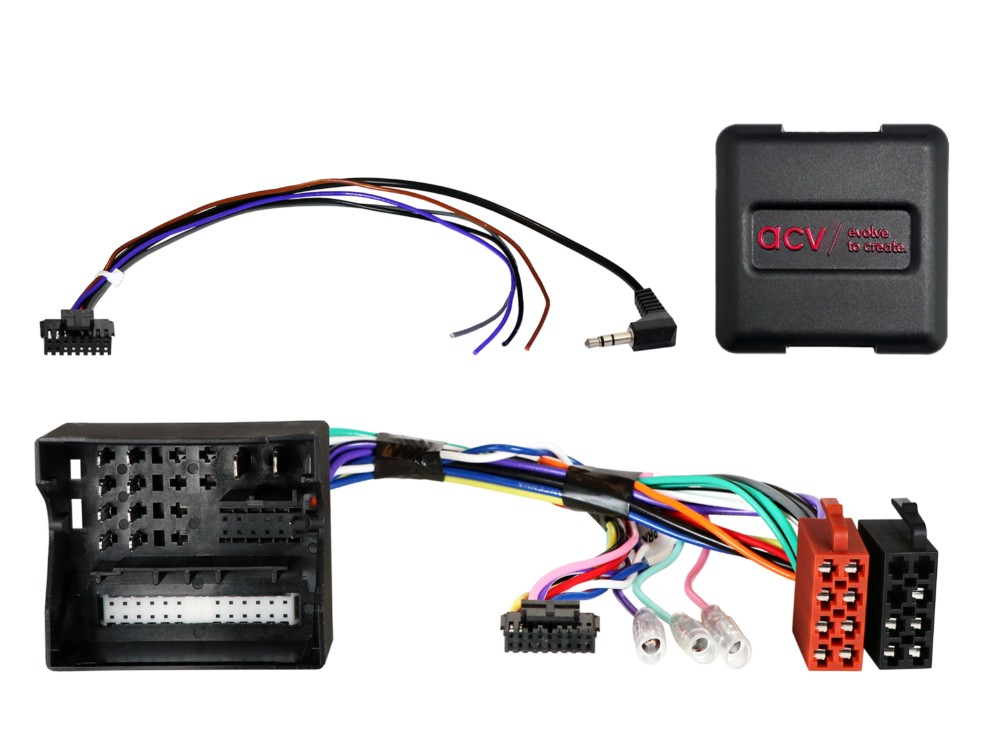

ACV 42xvw015 on varsiadapteri, joka mahdollistaa alkuperäisten ohjausominaisuuksien säilyttämisen, kun vaihdat tehdasasennetun radion jälkimarkkinayksikköön Seatissa, Skodassa ja Volkswagenissa.
- Yhteensopiva 52-napaisen Quadlock VAG-liittimen kanssa.
- Tukee OEM SWC:tä 3,5 mm:n liittimen tai irrallisten kaapeleiden kautta.
- Toimii ajoneuvoissa, joissa on MIB-PQ-järjestelmä.
- Säilyttää E-Call-toiminnon tietyissä malleissa.
- Sisältää signaalit, kuten peruutussignaalin ja nopeuspulssin.
Tuote on suunniteltu varmistamaan, että kaikki toiminnot toimivat oikein asennuksen jälkeen. On tärkeää tarkistaa, että mukana tulevat liittimet vastaavat ajoneuvosi liittimiä sekä optisesti että teknisesti. Tarkista myös, oliko jokin luetelluista OEM-radiojärjestelmistä asennettu alun perin. Ennen lopullista asennusta ajoneuvon toiminnallisuus ja asetukset on tarkistettava. Tukea varten voit ottaa yhteyttä tukitiimiimme.
Huomaa, että seuraavat signaalit toimitetaan:
punainen: +12V virta liitin 15
oranssi: +12V valaistus liitin 58
violetti/valkoinen: +12V peruutussignaali
vaaleanpunainen: nopeuspulssi
vihreä: GND käsijarrusignaali
kuormituskapasiteetti ulostulot: 250 mA max.
Seuraavat ajoneuvot ovat yhteensopivia tuotteen kanssa: Yhteensopiva
Seat Alhambra II (7N) 06/2016 - 08/2019
Seat Mii (AA) 05/2017 - 06/2019
Seat Mii (AA) 01/2020 - 02/2021
Skoda Citigo (AA) 05/2017 - 06/2019*
Skoda Citigo iv (AA) 01/202 - 08/2021*
VW Amarok (2H) 09/2016 - 07/2020**
VW Beetle (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Crafter II (SY/SZ) 03/2017 - 2024
VW Grand California (SY/SZ) 03/2019 - 2024
VW Sharan II (7N) 07/2015 - 10/2021
VW Tiguan II (5N) 05/2016 - 05/2021
VW T6 (7HC) 07/2015 - 08/2019***
VW UP! (AA) 07/2016 - 12/2020****
*Uudelleen tuodut ajoneuvot tai ajoneuvot, joissa on muu ohjelmointi, voivat olla yhteensopimattomia toiminnoissa.
**Ajoneuvot, joissa on LG Anatel L169SK2 OEM HU.
***Ajoneuvot ilman Composition Audio MIB Entry OEM HU:ta, jossa on etu AUX/SD/USB.
****Ajoneuvot ilman OEM-vahvistettua järjestelmää.
Tekniset tiedot
CAN Bus -liitin: 52 Pin Quadlock
OEM SWC > 3,5 mm Jack / irralliset kaapelit
Maksimivirrankulutus: 250 mA
Reléjännite: 75 Ohm min. (1 relé) / 150 Ohm min. (2 reléä)
Yleiset asennusohjeet: Tarkista kaikki toiminnot ja asetukset ennen asennusta.
Konfiguraatioiden ja kaapeleiden muutokset tulee suorittaa koulutetun asiantuntijan toimesta.
