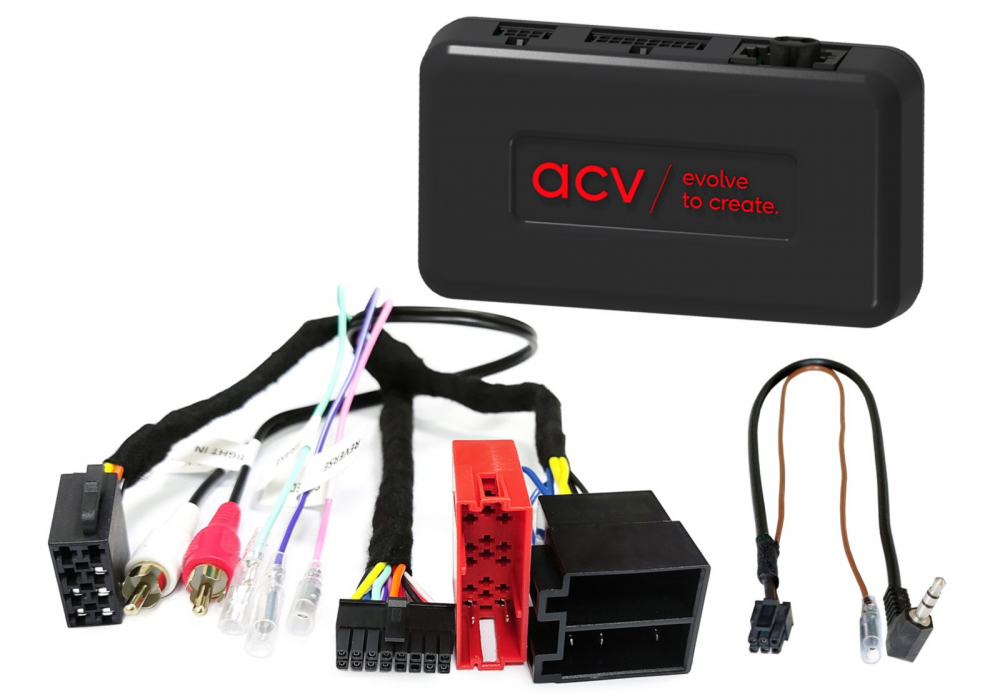

ACV 42xpo005 on SWC-adapteri, joka mahdollistaa alkuperäisten ohjaustoimintojen säilyttämisen ratin ohjauksessa, kun vaihdat tehdasvarustellun radion jälkimarkkinayksikköön Porsche Boxsterissa, Caymanissa ja 911:ssä.
- Yhteensopiva Porsche Boxsterin (987) kanssa 10/2004 - 01/2009
- Yhteensopiva Porsche Caymanin (987C) kanssa 11/2005 - 01/2009
- Yhteensopiva Porsche 911:n (997) kanssa 07/2004 - 08/2009
- Tukee OEM MOST -vahvistusjärjestelmää, mutta fader-toimintoa ei tueta
- Sisältää kaikki tarvittavat kaapelit asennusta ja liittämistä varten
Adapteri on suunniteltu toimimaan tiettyjen OEM-laitteiden kanssa ja se voi vaatia, että tarkistat auton toiminnot ja asetukset ennen asennusta. On tärkeää verrata mukana tulevia liittimiä niihin, jotka ovat ajoneuvossasi, varmistaaksesi oikean istuvuuden. Jos sinulla on kysymyksiä tai tarvitset apua, ota yhteyttä tukeemme.
Huomaa, että CAN Bus -liitin on ISO / Mini ISO ja Porsche-liitin on OEM SWC > 3,5 mm Jack / irtonaiset kaapelit. Adapteri on tarkoitettu ajoneuvoille, joissa on CDR24 OEM HU ja PCM2.1 OEM Sat Nav.
Seuraavat signaalit toimitetaan:
Punainen: +12V virta liitin 15
Oranssi: +12V valaistus liitin 58
Violetti/valkoinen: +12V peruutussignaali
Vaaleanpunainen: nopeuspulssignaali
Vihreä: GND käsijarrusignaali
Maksimikuormituskapasiteetti ulostuloille: 250 mA.
Yleiset asennusohjeet sisältävät kaikkien OEM HU:n toimintojen ja asetusten tarkistamisen sekä kaikkien liitosten tarkistamisen ennen asennusta. Suositellaan, että kaikki liitokset ja muutokset suorittaa koulutettu asiantuntija-asentaja varmistaakseen oikean toiminnan ja välttääkseen vahinkoja ajoneuvolle.
Liitäntäliittymän ja HU-liitäntäkaapelin konfiguraation muutokset on tehtävä varovaisesti ja valmistajan ohjeiden mukaisesti.
Oikean asennuksen ja toiminnan varmistamiseksi on tärkeää noudattaa kaikkia vaiheita huolellisesti ja suorittaa ratin ohjauksen toiminnallinen testi asennuksen jälkeen.
Lisätietoja varten katso käyttöopas tai ota yhteyttä tukeemme.
Sopii
Porsche Boxster (987) 10/2004 - 01/2009
Porsche Cayman (987C) 11/2005 - 01/2009
Porsche 911 (997) 07/2004 - 08/2009
Tekniset tiedot
Punainen: +12V virta liitin 15
Oranssi: +12V valaistus liitin 58
Violetti/valkoinen: +12V peruutussignaali
Vaaleanpunainen: nopeuspulssignaali
Vihreä: GND käsijarrusignaali
Maksimikuormituskapasiteetti: 250 mA
