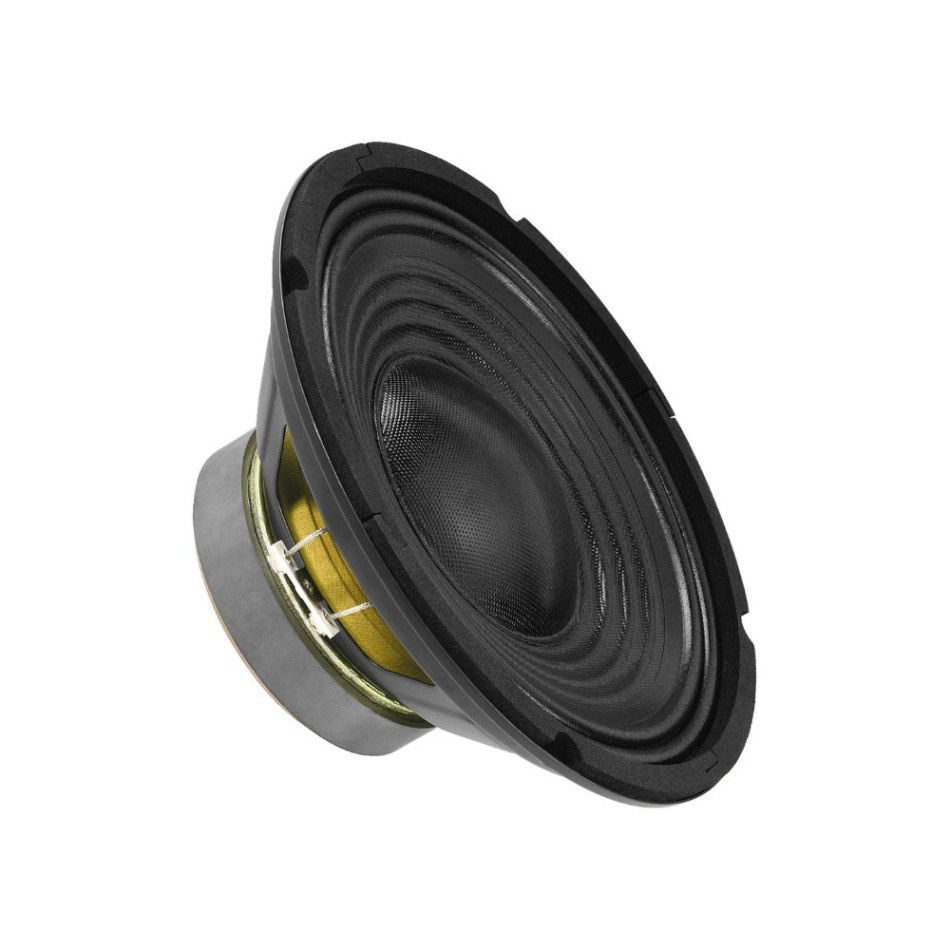

Monacor SP-202PA on 8 tuuman kaiutinelementti, joka on suunniteltu basso- ja keskialueen toistoon. Sitä voi käyttää tavallisissa kaiuttimissa ja äänenpainetta vaativammissa toteutuksissa, kun suunnitteluarvot sopivat. Kahdeksan ohmin impedanssi ja 68 Hz:n resonanssitaajuus auttavat kotelon ja jakosuotimen suunnittelussa.

• Rakenne: Basso-keskiääninen
• Koko: 8 tuumaa
• Impedanssi: 8 Ω
• Tehonkesto RMS: 50 W
• Maksimiteho: 100 W
• Herkkyys: 91 dB/W/m
• Resonanssitaajuus: 68 Hz

Rakenne
SP-202PA on kahdeksantuumainen elementti basso- ja keskialueen monipuoliseen käyttöön. Monacor mainitsee myös tehokkaammat kaiutinjärjestelmät mahdollisena käyttökohteena, mutta elementti on aina arvioitava suunnitellussa kotelossa. Resonanssitaajuus on 68 Hz ja herkkyys 91 dB mitattuna 1 W:n teholla metristä. Nämä tiedot auttavat basso- ja keskialueen työnjaon suunnittelussa.

Käyttö ja sovitus
Valmistaja ilmoittaa myös Thiele/Small-parametrit kotelon mitoitusta varten. Qts-arvo 1.1 ja Vas-arvo 12 litraa eivät ole valmiita kotelosuosituksia, vaan laskennan lähtötietoja. Ne on erotettava fyysisistä asennusmitoista. Impedanssi on 8 ohmia ja tehonkesto 50 W RMS, joten myös jakosuodin ja muut elementit on sovitettava kokonaisuuteen.

Parametrit
Fs: 68 Hz
Qts: 1.1
Vas: 12 l
Xmax: ± 3 mm

Asennus

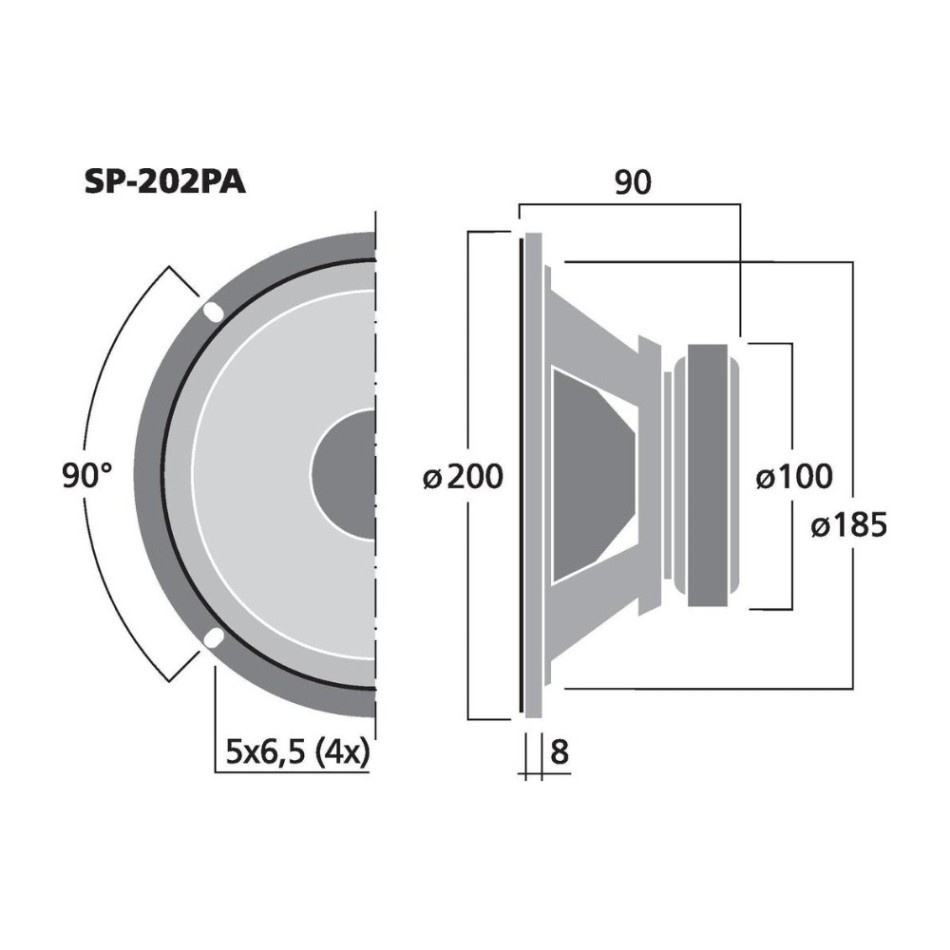

Varaa tilaa asennusaukolle Ø 185 mm, asennussyvyydelle 82 mm ja ulkomitoille Ø 200 x 90 mm. Tarkista kiinnityskohdat ja etulevy ennen sahaamista.

Tekniset tiedot
Rakenne: Basso-keskiääninen
Koko: 8 tuumaa
Impedanssi: 8 Ω
Tehonkesto RMS: 50 W
Maksimiteho: 100 W
Herkkyys: 91 dB/W/m
Resonanssitaajuus: 68 Hz
Puhekela: Ø 25 mm
