Pieni kartio, suuret tavoitteet

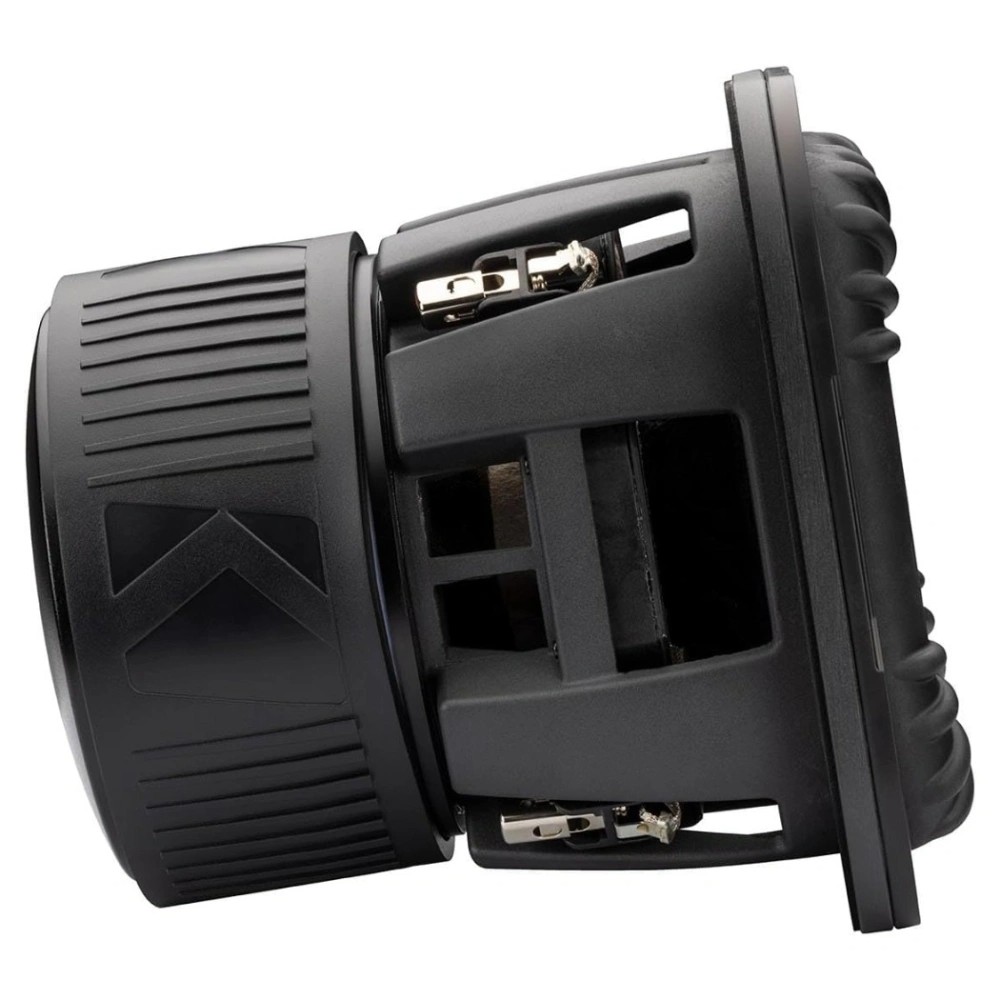

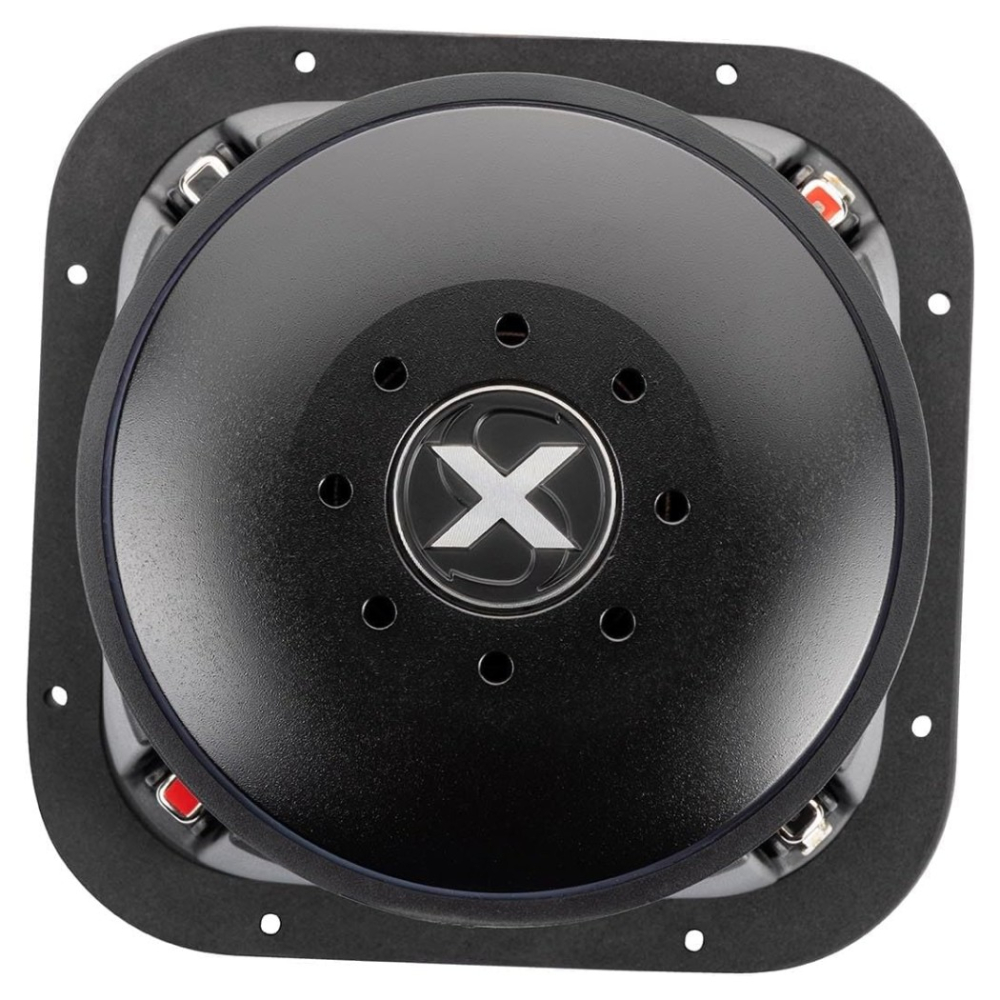

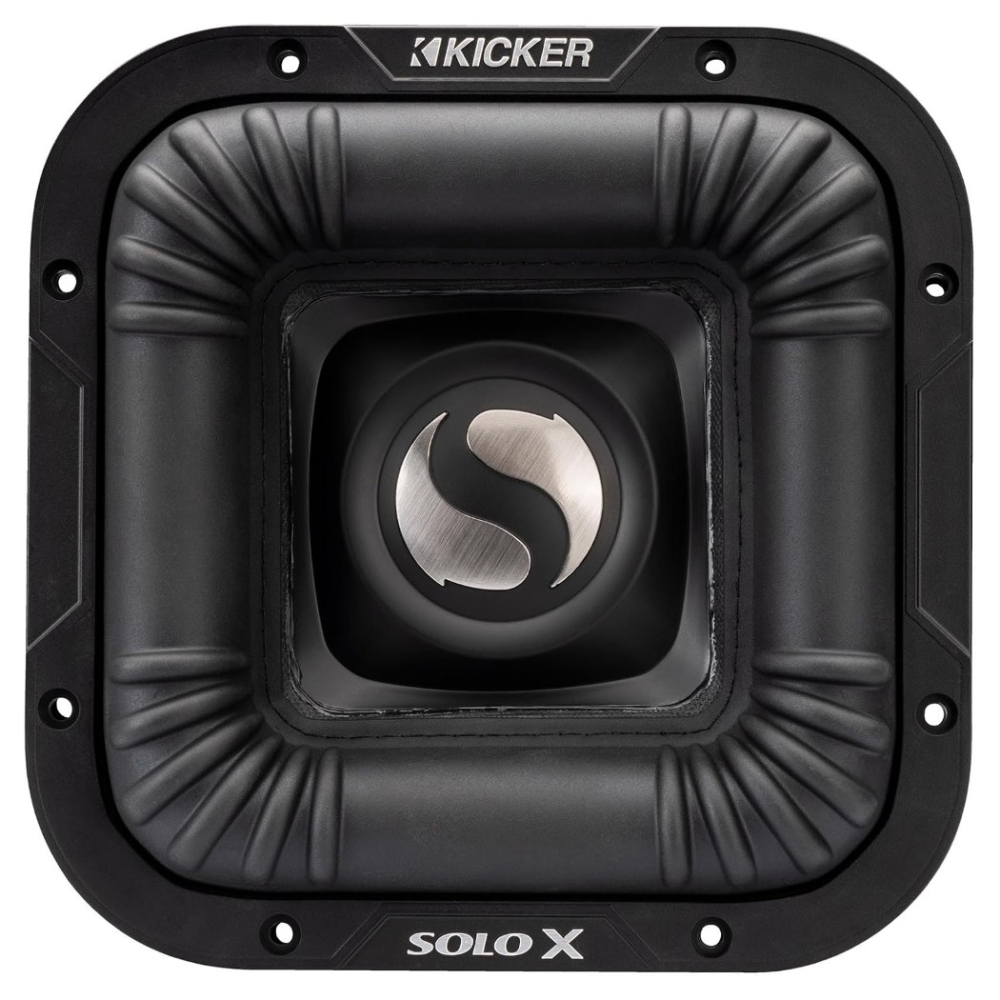

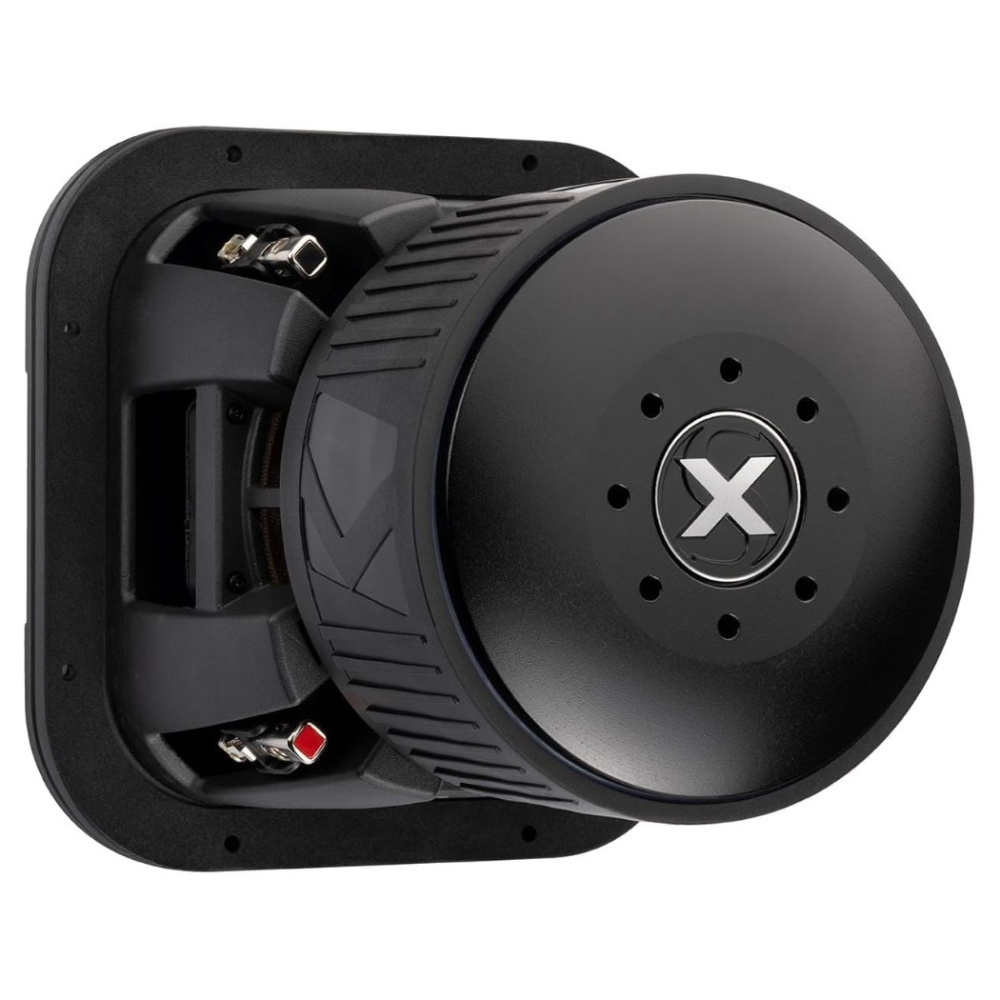

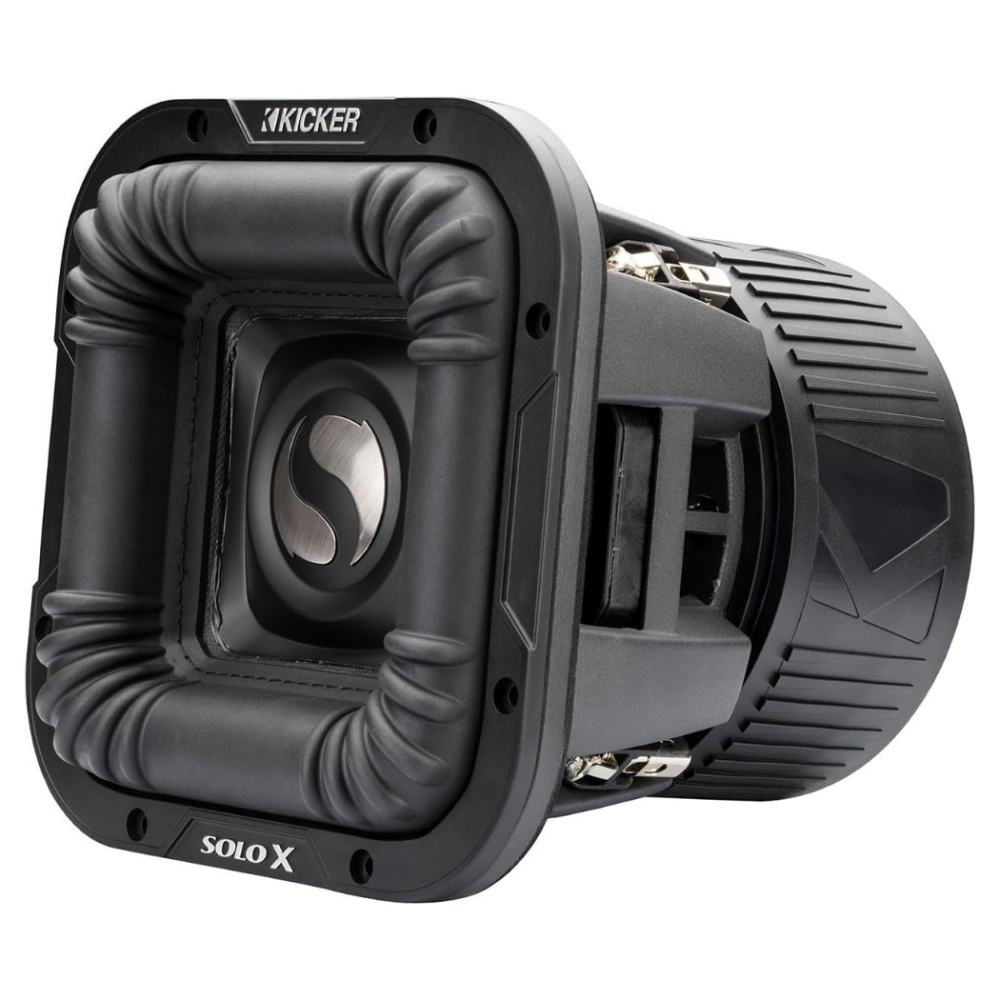

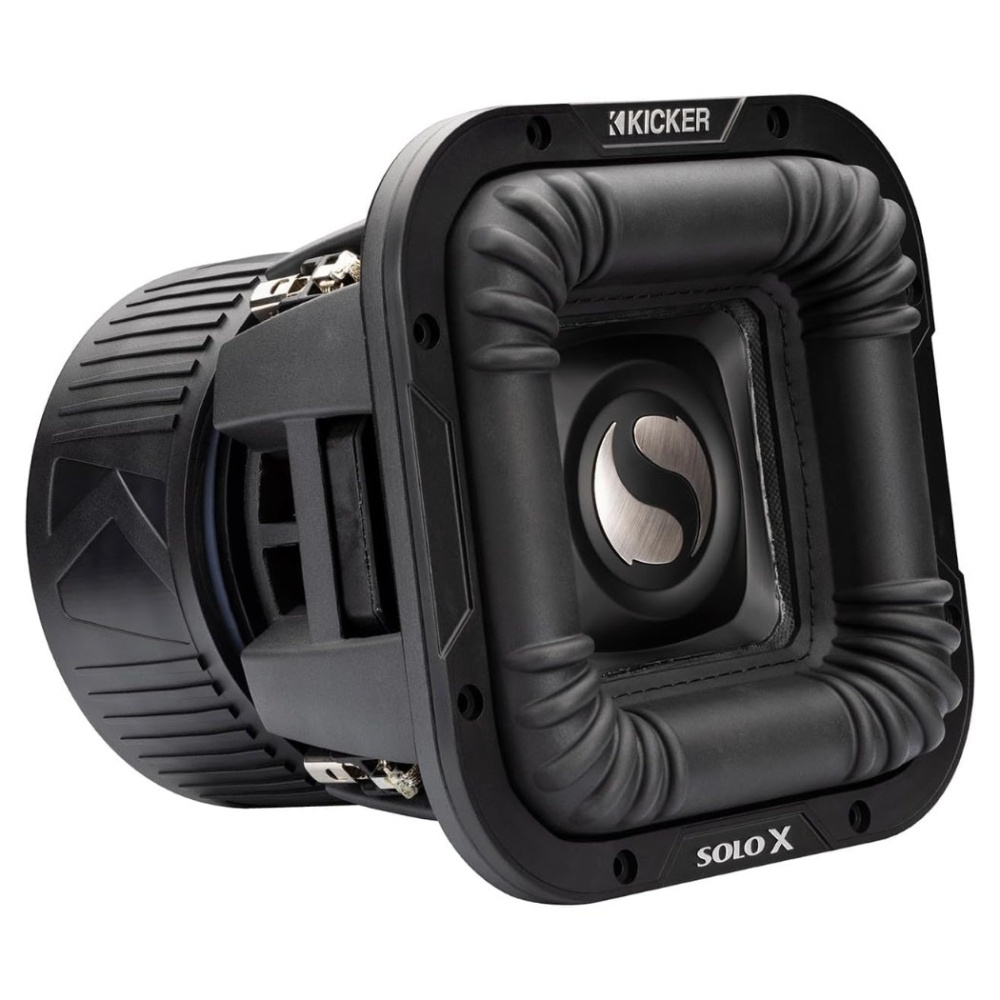

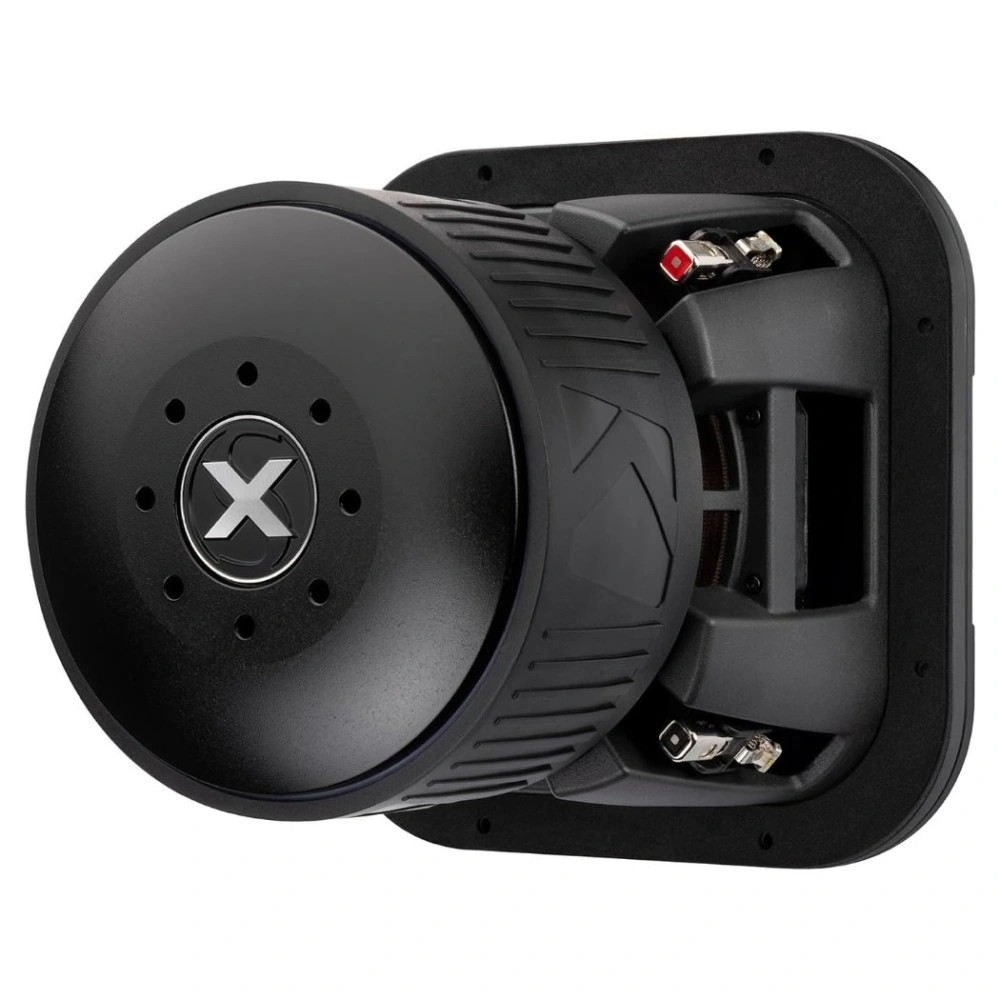

Kicker SoloX L7X81 on suorituskykyinen 8-tuumainen subwoofer-elementti, jossa on kaksi 1 ohmin puhekelaa ja suositeltu vahvistinteho on 400–800 W RMS. Se on suunniteltu äänentoistojärjestelmiin, joissa basson on pystyttävä soimaan kovaa ja liikkumaan runsaasti suhteellisen kompaktista etuprofiilista huolimatta. Nelikulmainen, kahdesti puristettu paperikartio on valetussa alumiinirungossa. Rakenteeseen kuuluvat myös vahva Santoprene-reunus, kaksi keskitysripustusta ja kolminkertainen magneettijärjestelmä. 24 mm:n lineaarinen liikepoikkeama ja Forced-Air Cooling -aktiivituuletus tarjoavat hyvät edellytykset vaativaan käyttöön.

• Nelikulmainen 8-tuumainen subwoofer-elementti korkeisiin äänenpaineisiin
• Suositeltu vahvistinteho 400–800 W RMS
• Kaksi 1 ohmin puhekelaa, kytkentäimpedanssiksi 0.5 tai 2 ohmia
• 24 mm:n lineaarinen liikepoikkeama, Xmax
• 62.5 mm:n puhekela alumiinirungolla
• Kahdesti puristettu paperikartio ja vahva Santoprene-reunus
• Valettu alumiinirunko ja kolme päällekkäistä ferriittimagneettia
• Forced-Air Cooling ja vaihdettava kartio- ja puhekelakokonaisuus

Vahva rakenne

Suuret kartion liikkeet asettavat korkeat vaatimukset elementin rakenteelle. Siksi L7X81:ssä on kaksi keskitysripustusta, uritettu ja UV-suojattu Santoprene-reunus sekä tukeva valettu alumiinirunko. Nelikulmainen kartio on valmistettu kahdesti puristetusta paperimassasta, ja sen tehollinen kartiopinta-ala on 249.64 cm². Forced-Air Cooling hyödyntää elementin liikettä kierrättääkseen ilmaa puhekelojen ympärillä, mikä auttaa hallitsemaan lämpöä vahvistimen tuottaessa suurta tehoa.

Suunnittele impedanssi

Kahden 1 ohmin puhekelan sarjakytkennällä impedanssiksi saadaan 2 ohmia ja rinnankytkennällä 0.5 ohmia. Jälkimmäinen kuormitus on erittäin vaativa ja edellyttää vahvistinta, joka on nimenomaisesti suunniteltu toimimaan 0.5 ohmin kuormalla. Elementissä on vahvat, jousikuormitteiset 8 AWG -liittimet turvallista kaapeliliitäntää varten. Mahdollisessa korjauksessa kartio-, reunus- ja puhekelakokonaisuus voidaan vaihtaa yhteensopivaan korjaussarjaan. Vaihto edellyttää liimaa ja riittävää kovettumisaikaa.

Kotelosuositus

Kickerin refleksikotelosuosituksen viritystaajuus on 39 Hz ja suositeltu tilavuus 25 litraa. Pitkä refleksiputki on rakennettava oikealla poikkipinta-alalla ja pituudella, jotta se toimii tarkoitetulla tavalla. Laske refleksiputken tilavuus erikseen ja varmista, että elementin 20.1 cm:n asennussyvyydelle on riittävästi tilaa.

Suositeltu refleksikotelo: 25 litraa
Viritystaajuus: 39 Hz
Refleksiaukko: 5 × 23 cm
Refleksiputken pituus: 82 cm

Parametrit

Fs: 48 Hz
Qts: 0.631
Vas: 3.75 litraa
Sd: 249.64 cm²
Xmax: 24 mm

Tekniset tiedot

Koko: 8 tuumaa (20 cm)
Impedanssi: 2 × 1 ohmia
Puhekelat: 2
Kytkentäimpedanssi: 0.5 tai 2 ohmia
Suositeltu vahvistinteho: 400–800 W RMS
Taajuusalue: 30–100 Hz
Puhekelan halkaisija: 62.5 mm

Kartiomateriaali: Kahdesti puristettu paperimassa
Reunus: UV-suojattu Santoprene
Runko: Valettu alumiini
Magneettijärjestelmä: Kolminkertainen ferriittimagneetti
Jäähdytys: Forced-Air Cooling
Keskitysripustukset: Kaksi
Liitäntä: Jousikuormitteiset liittimet
