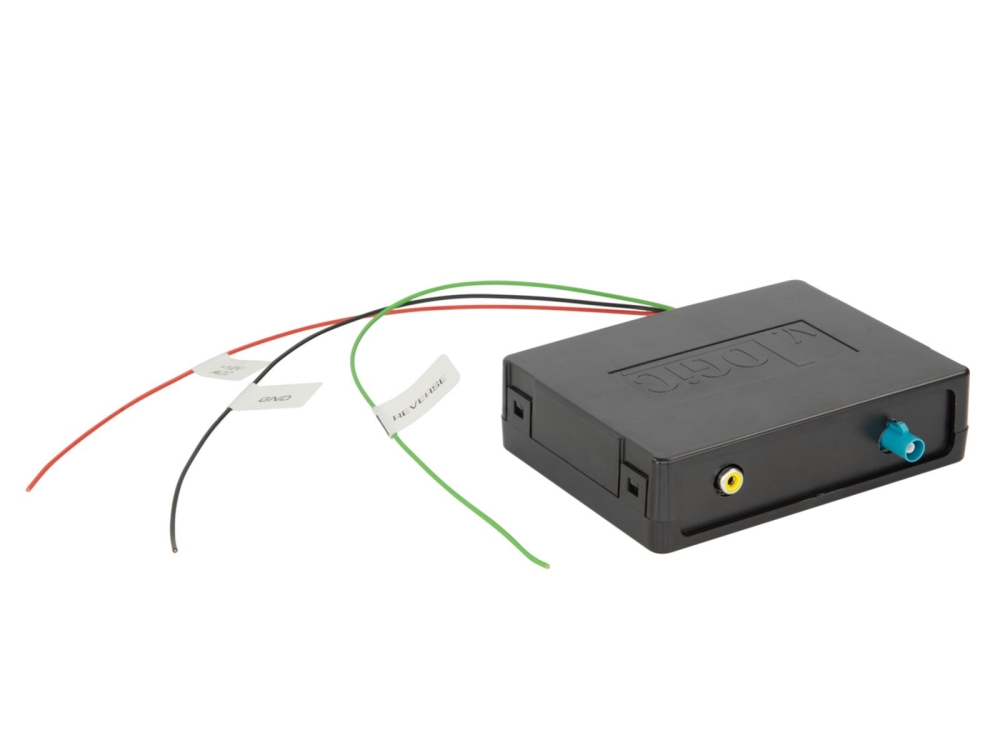

ACV 771094-1031 on takakameraliitäntä Fiat Ducato 2021-2024, joka mahdollistaa tehdasvalmisteisen takakameran liittämisen jälkimarkkinayksikköön, jossa on kamerasyöttö.

• Mahdollistaa OEM-takakameran käytön jälkimarkkinastereon kanssa.
• Adapteri tarjoaa videosignaalin RCA:n kautta sekä virransyötön (+6V/maa) OEM-kameralle.
• Sisältää +12V peruutussignaalin, joka on kytkettävä ajoneuvoon.
• Yhteensopivuus ajoneuvojen kanssa, joissa on 360° kamerat tai liikkuvat etäisyysviivat, voi olla rajoitettua.
• Ennen asennusta tarkista adapterin oikea liitäntä OEM-liittimeen.

Huomaa, että monet jälkimarkkinayksiköt saattavat vaatia kameratoiminnon asettamista valikossa. Jos tarvitset apua, ota yhteyttä tukeemme.

Tekniset tiedot
Liitäntä: irtonaiset kaapelit
Liitäntä: OEM kamera Fakra L(f) > Fakra Z(m)
Liitäntä: takakamerasyöttö jälkimarkkinahuoneeseen > RCA(f) keltainen

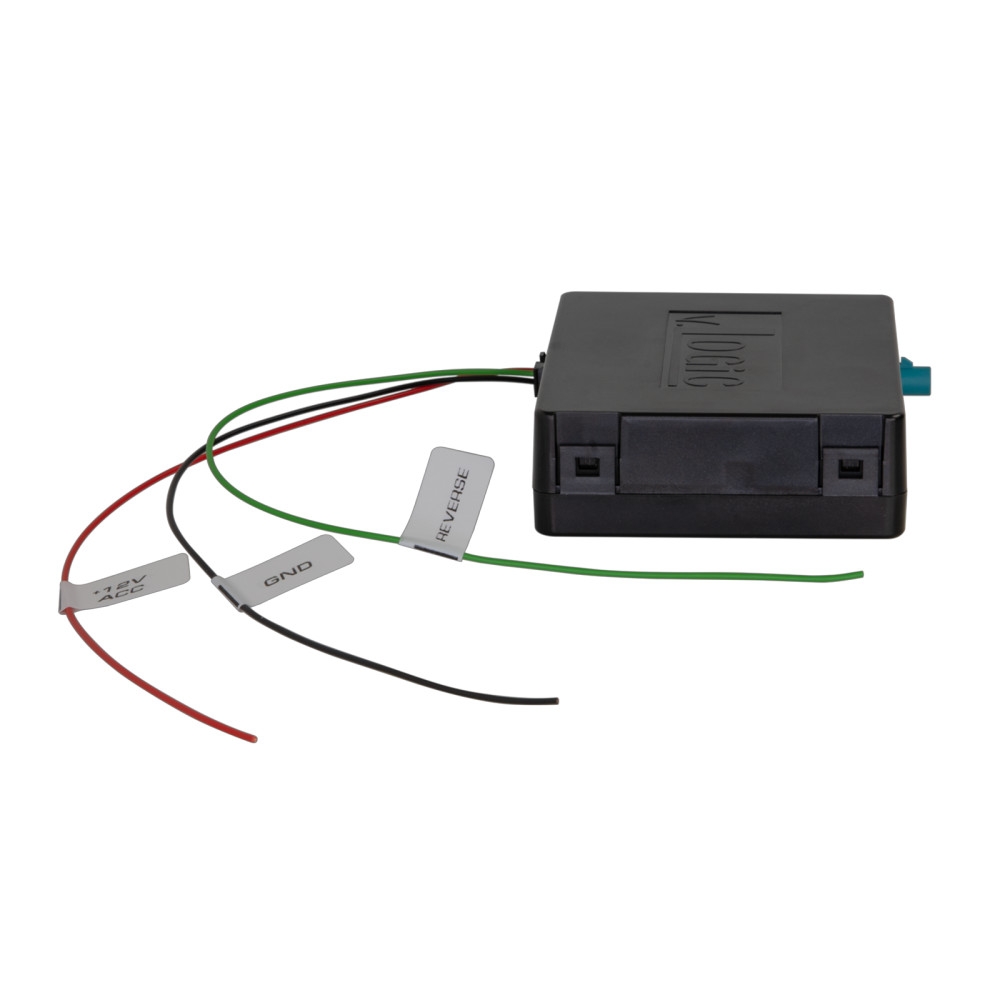

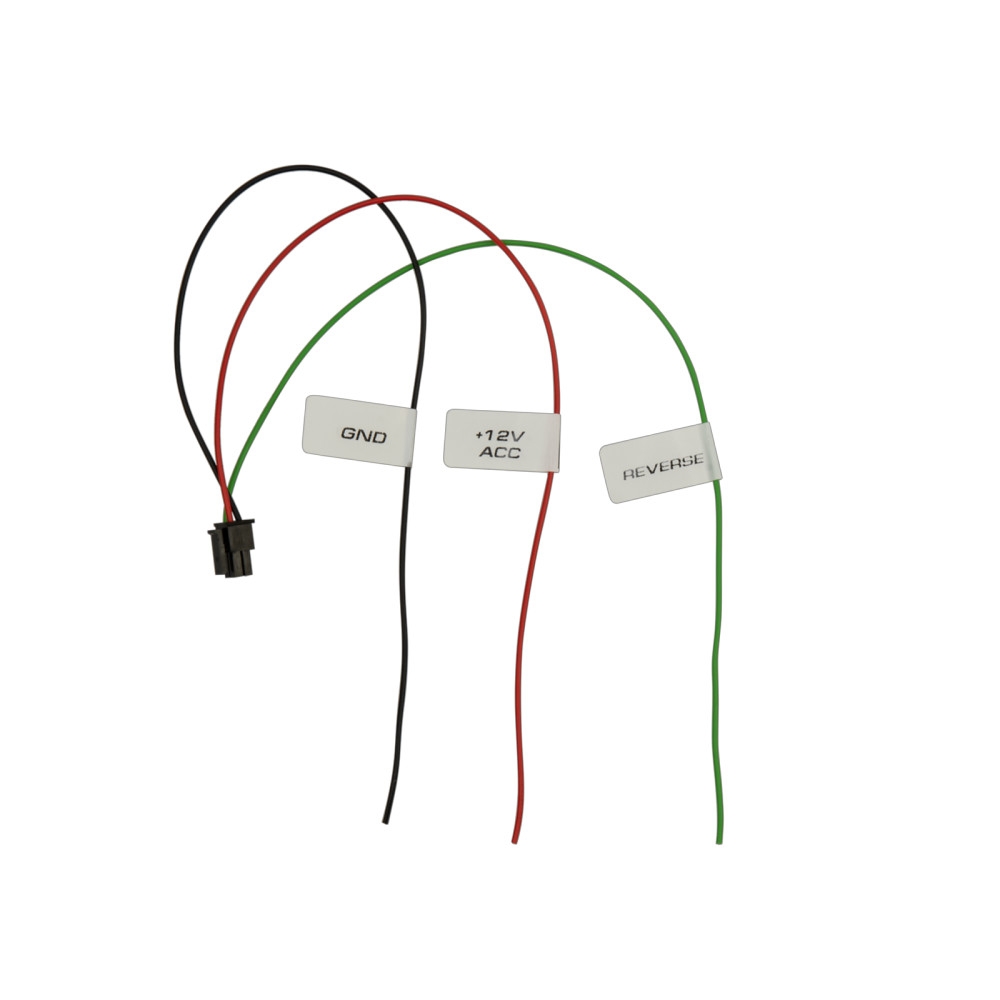

Liitäntä: punainen: +12V sytytysklipsi 15 sulakkeella
musta: GND klipsi 31
vihreä: +12V peruutussignaalin tulo

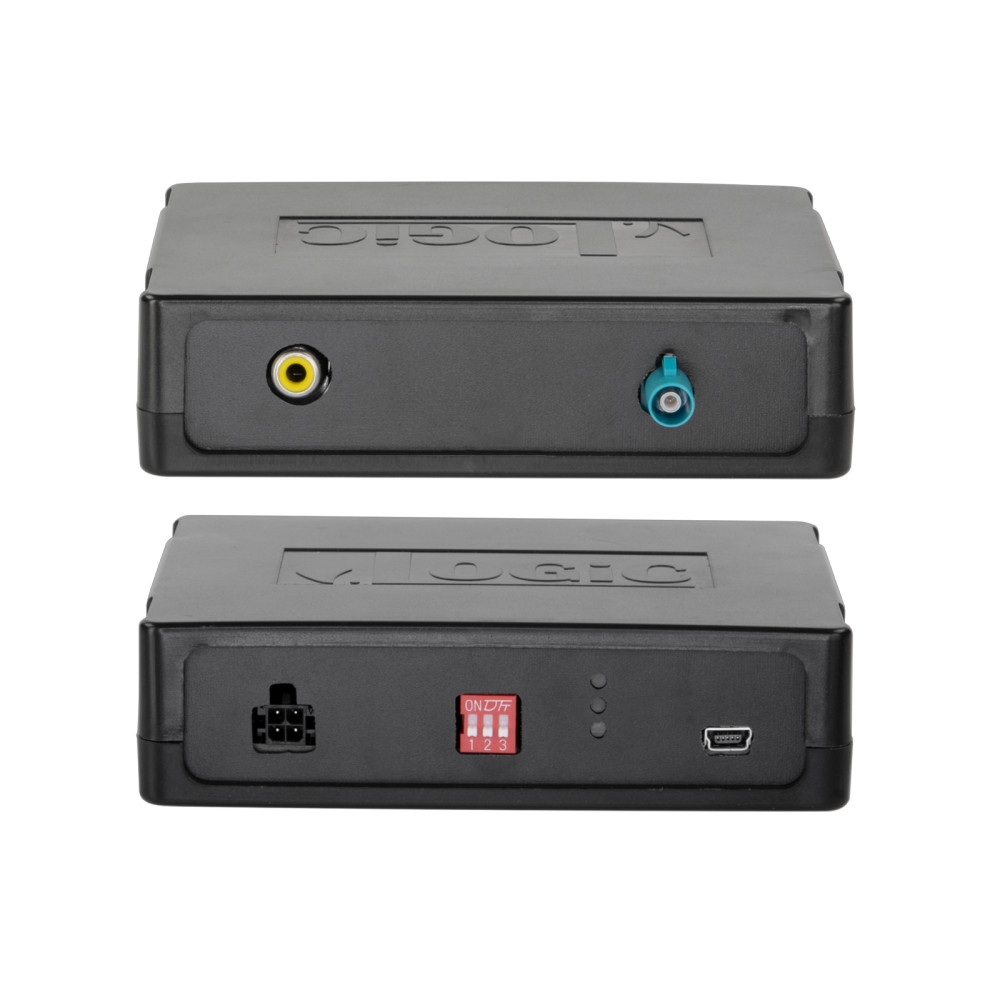

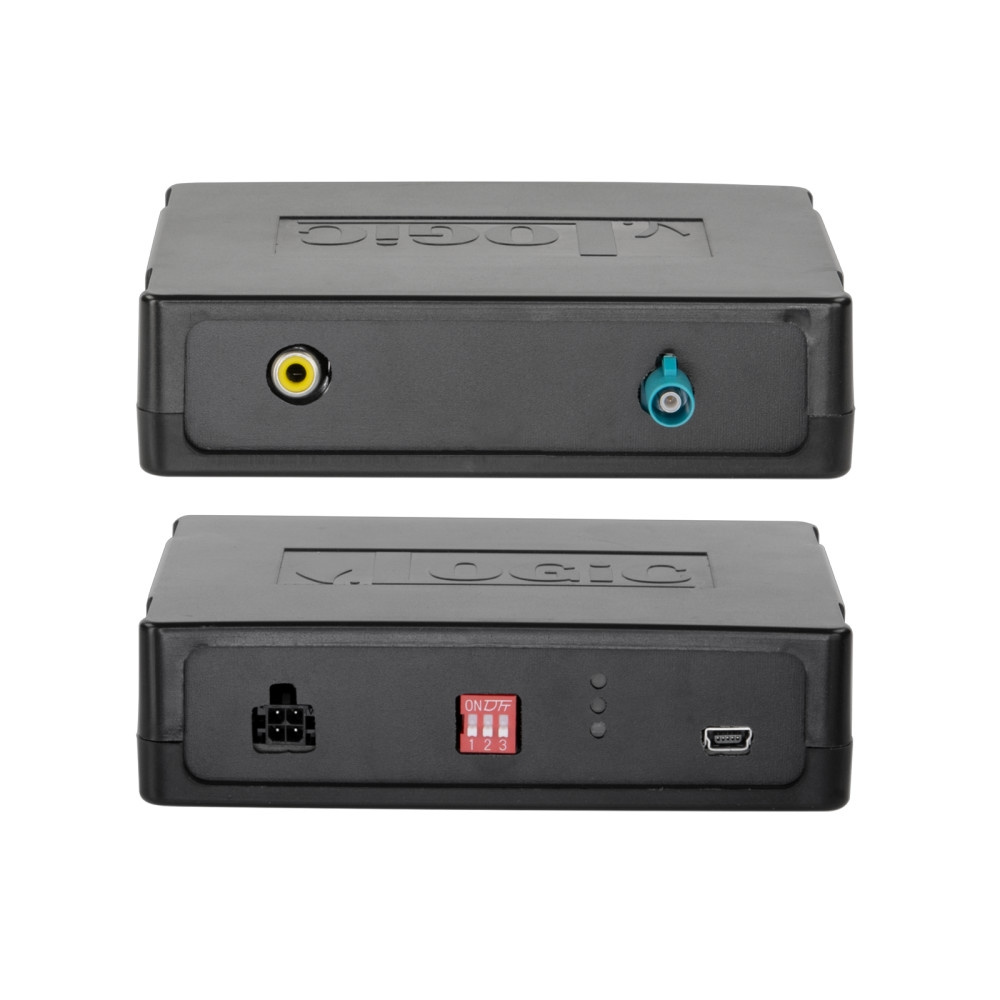

Kamerasignaali: säädä dipswitch-asetusta ilman jännitettä
kameratyyppi 1: dipswitch 1 pois / 2 pois / 3 pois
kameratyyppi 2: dipswitch 2 päällä / 2 pois / 3 pois
kameratyyppi 3: dipswitch 2 pois / 2 päällä / 3 pois
LED: punainen: liitäntä käytössä
vihreä: peruutussignaali aktivoitu
sininen: kameran signaali kameratyypin voimassa

Sopii
Fiat Ducato (ZAF 250) 11/2021 - 11/2023
Fiat Ducato (ZAF 250) 11/2023 - 2024
Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 - 2024
