Keraaminen dome korkealla erotuskyvyllä

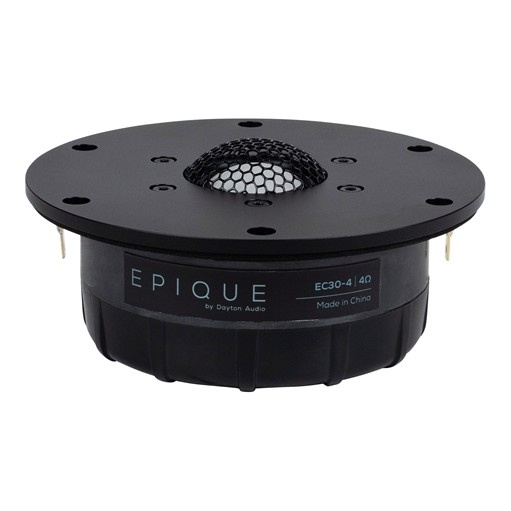

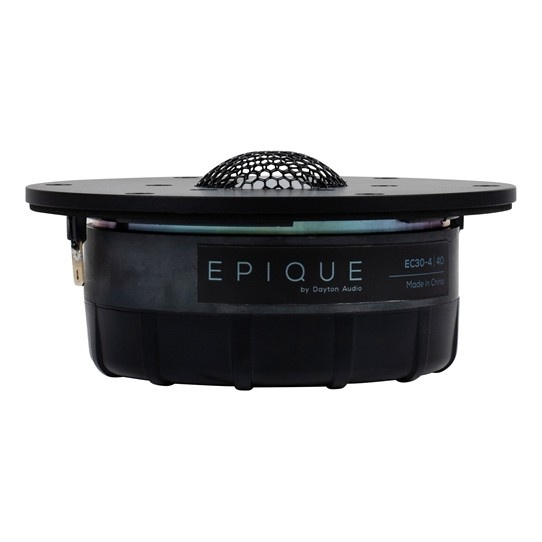

Dayton Audio Epique EC30-4 on 30 mm diskanttielementti vaativiin kaiutinrakennelmiin. Se perustuu alumiinidomeen, jossa on höyrypinnoitettu keraaminen pinnoite. Jäykkä ja kevyt dome on suunniteltu toimimaan hallitusti pitkälle taajuusalueelle, ja siinä on Kapton-salamatalankakela, kuparikupu sekä huolellisesti vaimennettu takakammio. 4 ohmin impedanssilla, 92 dB herkkyydellä ja 80 W RMS tehonkestolla EC30-4 sopii niin laadukkaisiin hifi-kaiuttimiin kuin studiomonitorihin ja omiin rakennelmiin.

• 30 mm alumiinidome keraamisella pintapinnoitteella
• Taajuusalue: 1.5–40 kHz
• Herkkyys: 92 dB @ 2.83 V/1 m
• Impedanssi: 4 ohm
• Tehonkesto: 80 W RMS, 160 W max
• Kapton-salamatalankakela ja kuparikupu pienen induktanssin takaamiseksi
• Vaimennettu takakammio sisäisten resonanssien vähentämiseksi
• Tehokas ferriittimagneettijärjestelmä
• Alumiininen etulevy ja metallinen suojaritilä

Jäykkä ja kevyt dome

EC30-4 käyttää 30 mm alumiinidomea, jota on vahvistettu ohuella keramiikkakerroksella höyrypinnoituksen avulla. Tavoitteena on lisätä jäykkyyttä ilman ylimääräistä massaa, mikä auttaa kalvoa toimimaan enemmän männän tavoin käyttökelpoisella taajuusalueellaan. Murtotaajuusresonanssit siirtyvät näin ylemmäs taajuudessa, samalla kun diskantti säilyttää hyvän hallinnan ja yksityiskohtien toiston kuuloalueella.

Hallittu takasäde

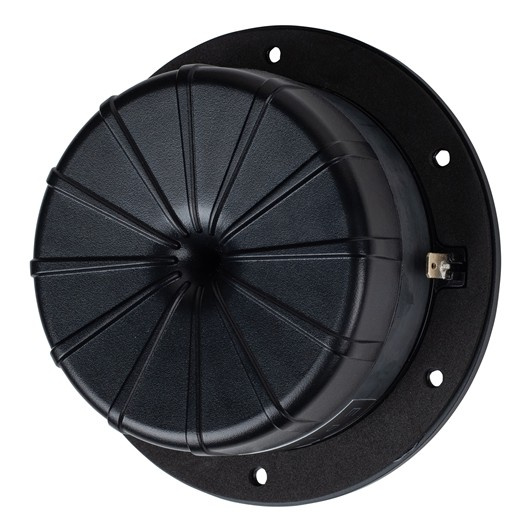

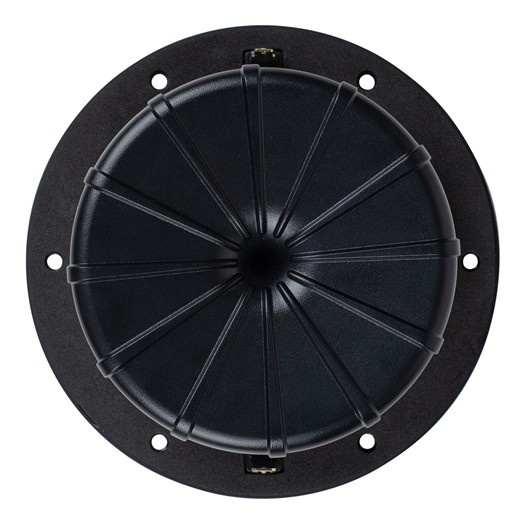

Domen takana on muotoiltu takalevy ja vaimennusmateriaalia, jotka käsittelevät taaksepäin suuntautuvaa äänienergiaa ja vähentävät sisäisten resonanssien riskiä. Kuparikupu auttaa pienentämään induktanssia ja säröä, ja puhekela käyttää kevyttä Kapton-kantajaa. Yhdessä suuren Y35-ferriittimagneettijärjestelmän kanssa tämä tuottaa rakenteen, jossa on hyvä herkkyys ja korkea tehonkesto.

Rakenne omiin projekteihin

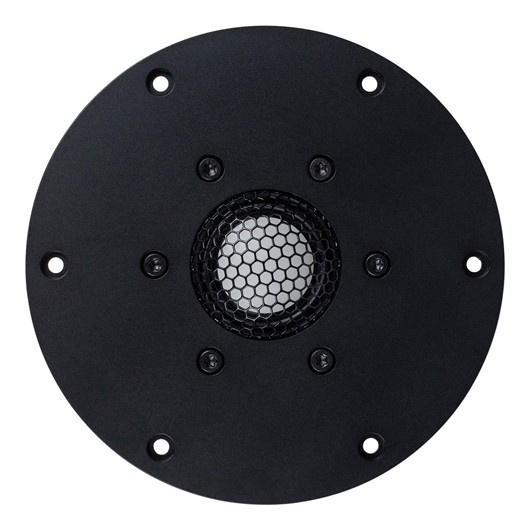

3.6 mm paksu alumiininen etulevy tarjoaa tukevan asennuspinnan, ja hunajakennomallinen suojaritilä suojaa domea tekemättä rakenteesta tarpeettoman kömpelöä. Määritellyllä käyttöalueella 1.5 kHz:stä 40 kHz:iin ja noin 700 Hz:n resonanssitaajuudella EC30-4 on helppo integroida sekä kaksi- että useampitiejärjestelmiin, kunhan jakosuodin mitoitetaan kyseiseen rakennelmaan ja haluttuun äänenvoimakkuuteen sopivaksi.

Parametrit

DC-vastus, Re: 4.03 ohm
Resonanssitaajuus, Fs: 700 Hz
Mekaaninen Q, Qms: 3.376
Sähköinen Q, Qes: 1.163
Kokonais-Q, Qts: 0.8651

Tekniset tiedot

Tyyppi: Diskantti
Kalvo: 30 mm alumiinidome keraamisella pinnoitteella
Impedanssi: 4 ohm
Herkkyys: 92 dB @ 2.83 V/1 m
Taajuusalue: 1.5–40 kHz
Tehonkesto: 80 W RMS, 160 W max
Puhekela: 30 mm
Puhekelan materiaali: Kupari
Puhekelan runko: Kapton/polyimidi
Ripustus: Käsitelty tekstiili
Magneetti: Ferriitti
Etulevy: Valualumiini
Ulkoläpimitta: 129.7 mm
Asennussyvyys: 48.9 mm
Asennusreikä: 101.8 mm
