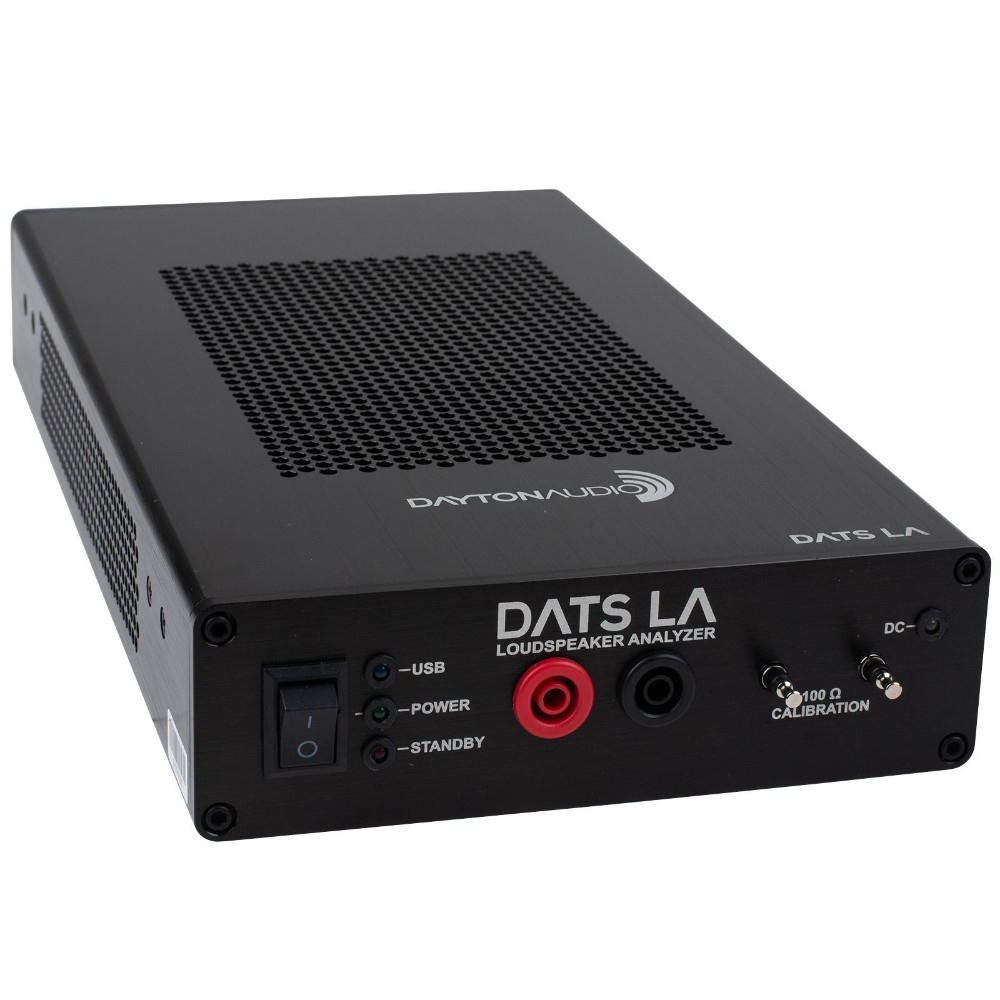

Dayton Audio DATS LA on työkalu suunnittelijoille ja kehittäjille, jotka tarvitsevat enemmän kuin perinteisiä T/S- ja impedanssimittauksia. Sisäänrakennetulla 100 watin vahvistimella, patentoitu DC-bias-analyysi ja täydellinen mittausjärjestelmä kaikille parametreille antavat DATS LA:lle ainutlaatuisen näkymän siihen, miten elementti todellisuudessa käyttäytyy kuormitettuna.

• Patentoitu DC-bias-menetelmä, joka paljastaa Bl- ja Kms-symmetrian

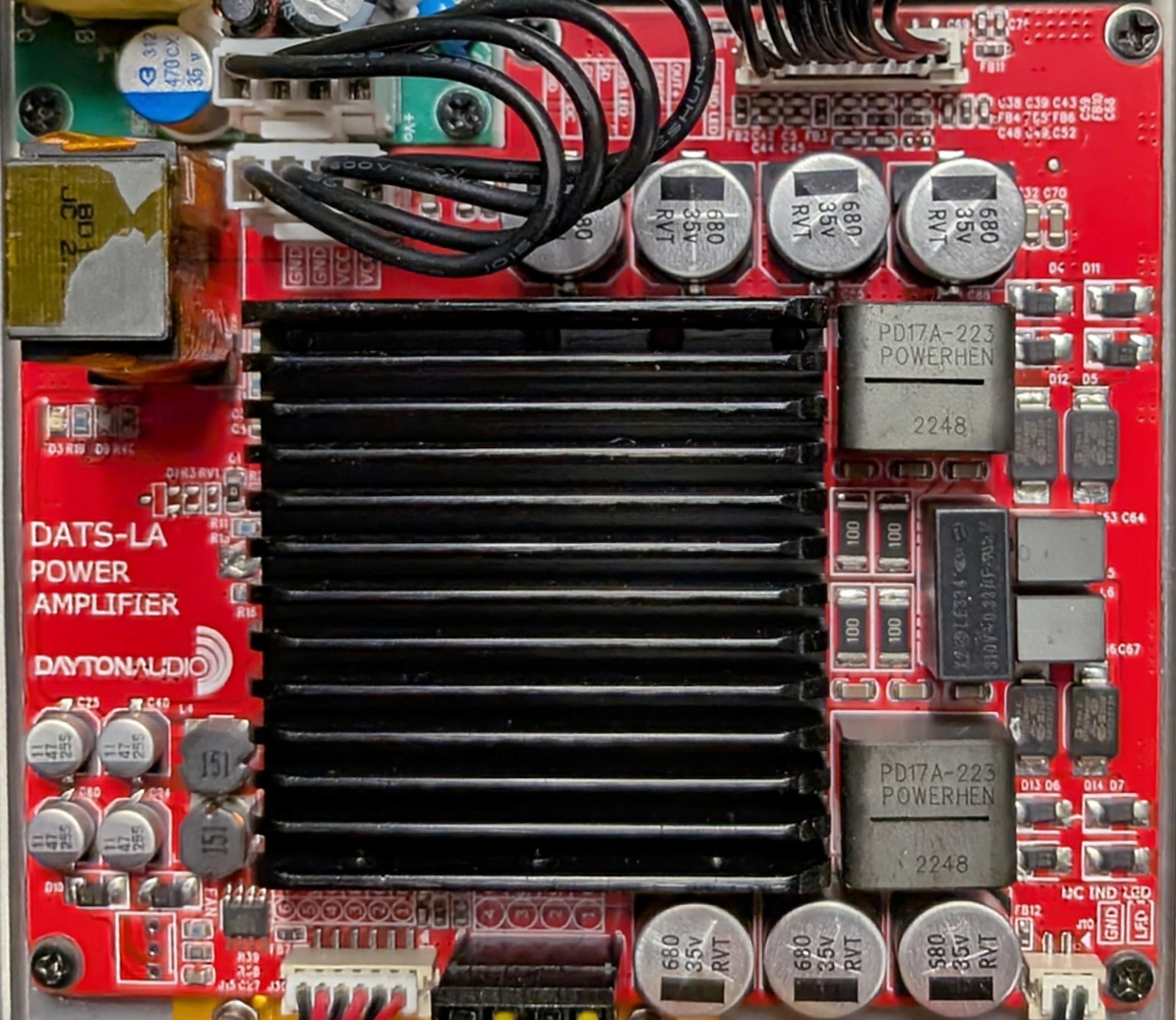

• Sisäänrakennettu 100 watin AC/DC-vahvistin
• Mittaa pieniä ja suuria T/S-parametreja
• Analysoi moottorin voimaa, symmetriaa ja ripustusta
• Impedanssipyyhkäisy koteloille ja virityksille
• Bl(x), Kms(x) ja Le(x) -käyrät
• Kehittynyt LCR-mittaus
• Oskilloskooppi ja äänenkorkeusgeneraattori
• USB-yhteys tietokoneeseen
• Vankka, kannettava rakenne

HUOM! Saadaksesi tarkkoja tuloksia, samat periaatteet pätevät kuin perinteisissä mittaustyökaluissa, mutta suuremmalla tarkkuudella:

• Älä tiivistä elementin magneetin tuuletusaukkoja, sillä se vaikuttaa ripustuksen käyttäytymiseen.
• Vas- ja Mms-mittauksissa tarvitaan joko tunnettu testipaino kartiolla tai suljettu testikotelotila. Suuremmat kartiot ja jäykemmät ripustukset vaativat enemmän painoa.
• DATS LA toimii korkeammilla testitasoilla kuin DATS V3. Varmista, että elementti on kunnolla kiinnitetty, kun käytät korkeampaa tehoa.
• DC-bias-mittaukset tulisi tehdä hiljaisessa ympäristössä ilman ilmavirtaa, koska kartion liike matalilla taajuuksilla on herkkä häiriöille.

Nopea aloitus

• Lataa ohjelmisto (Windows):
  Klikkaa tästä ladataksesi

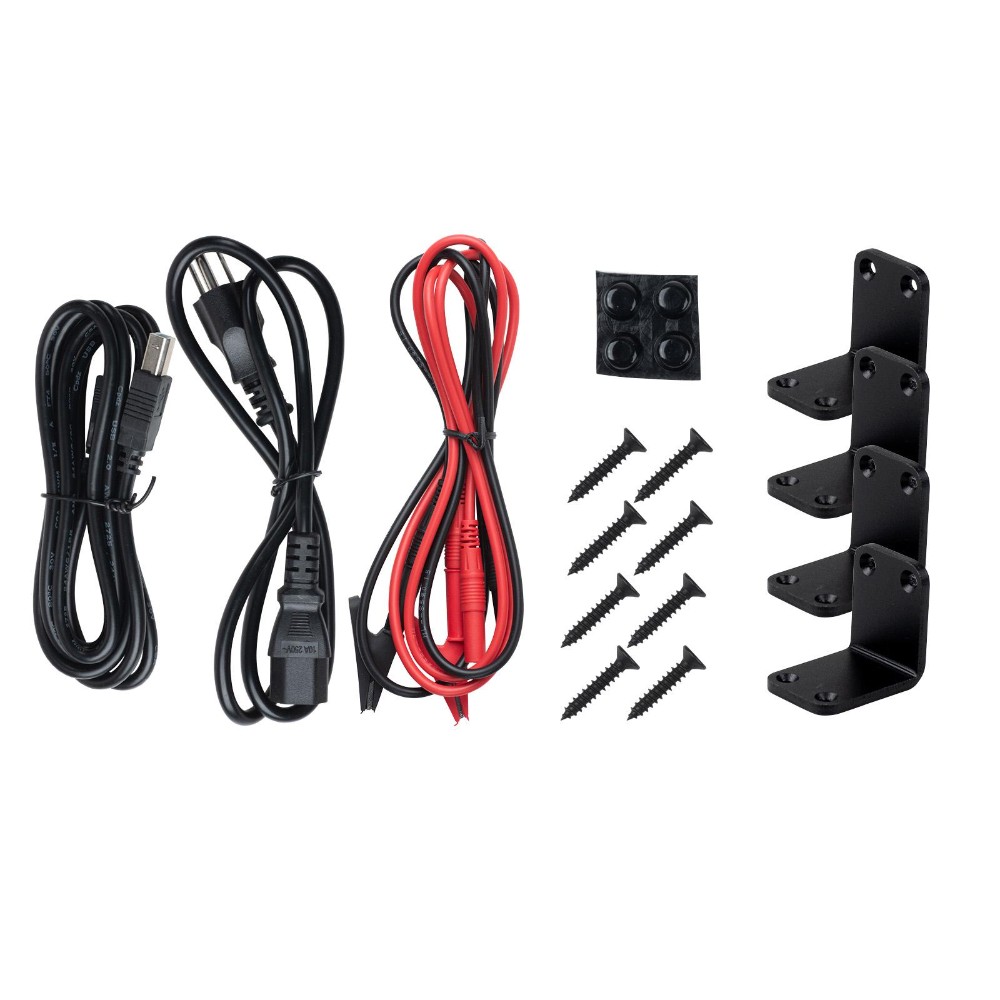

• Asenna ja liitä DATS LA USB-B-kaapelilla tietokoneeseen.
• Käynnistä ohjelmisto.
• Mene kohtaan “Impedanssianalysaattori” ja tee Test Leads Kalibrointi, yhdistä testijohdot ja vahvista.
• Tee sitten Impedanssi Kalibrointi sisäänrakennettuja terminaaleja vasten.
• Kiinnitä puristimet elementtiin ja aloita mittaaminen.

Ohjelmisto näyttää impedanssikäyrät reaaliajassa ja poimii automaattisesti olennaiset parametrit.

DC-bias: paljastaa todellisen moottorin ja ripustuksen käyttäytymisen
Standardimittaukset näyttävät elementtitiedot pienillä signaaleilla, mutta todellisuudessa moottorin voima (Bl), compliance (Kms) ja induktanssi (Le) muuttuvat, kun kartio liikkuu. Tässä DATS LA on ainutlaatuinen. Patentoitu teknologia (U.S. Patent #11,272,301) käyttää ohjattuja DC-offsetpulssia asettaakseen puhekelan eri asentoihin ennen impedanssipyyhkäisyä. Näin saat:

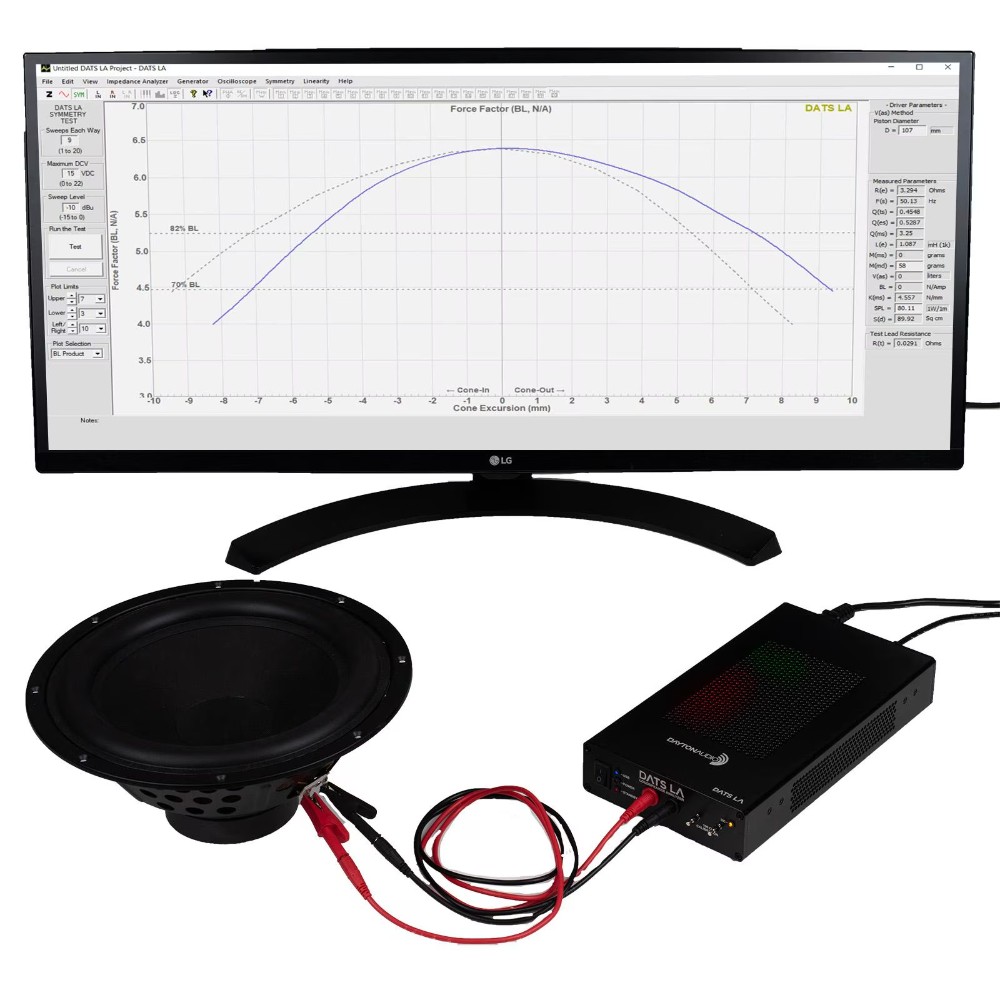

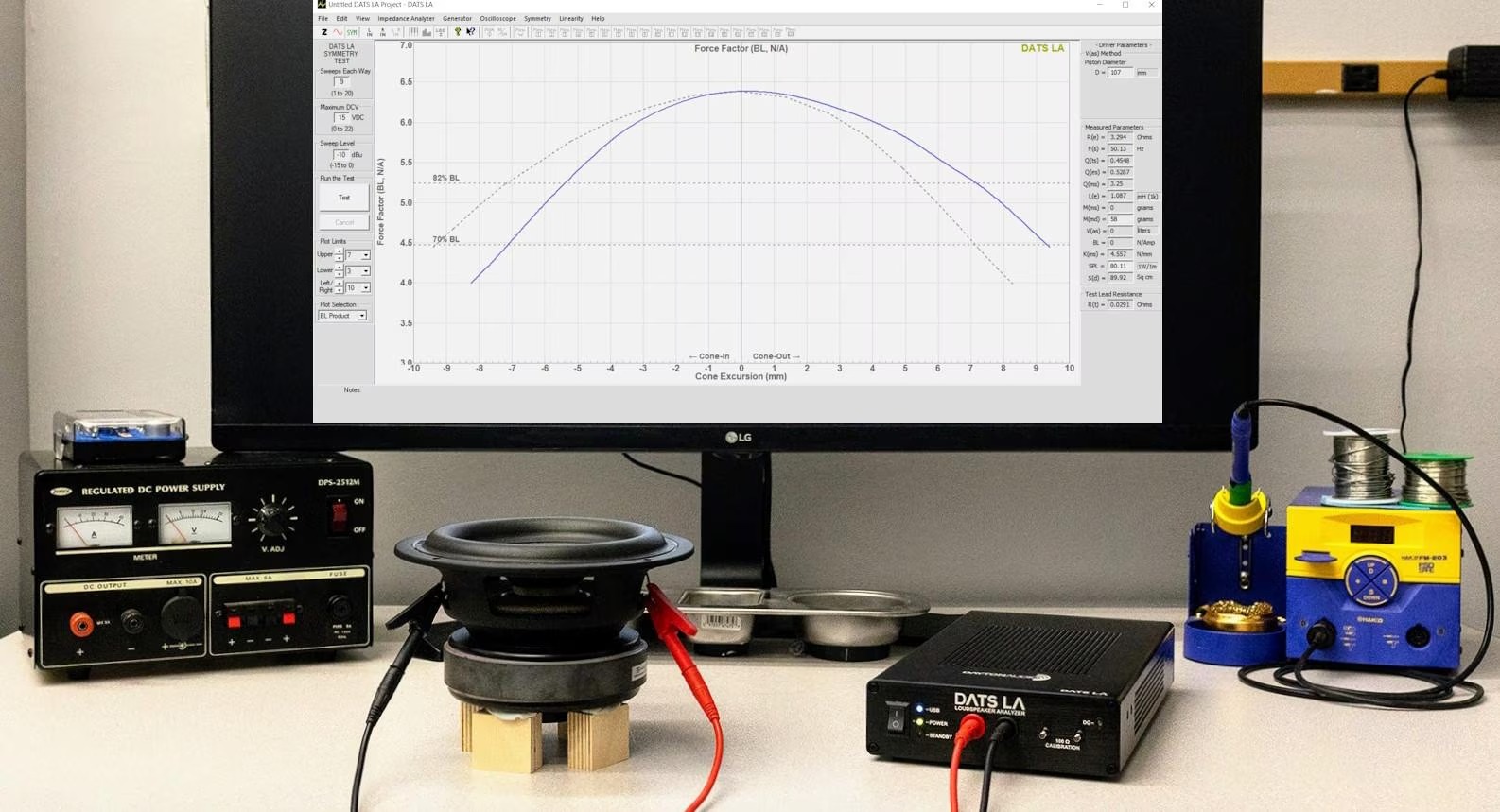

• Bl(x) - moottorin voima koko iskun ajan
• Kms(x) - ripustuksen jäykkyys iskun aikana
• Le(x) - induktanssi ja sen vaihtelu iskun kanssa

Käyrät näyttävät selvästi epäsymmetriat, suunnitteluvirheet, mekaaniset rajoitteet ja moottorihäviöt, joita muuten on erittäin vaikea analysoida tavallisella DATS V3:lla.

100 watin vahvistin suurille signaaleille
DATS LA ei mittaa vain elementtejä "laboratoriolle ystävällisellä" signaalitasolla kuten DATS V3, vaan voi ajaa niitä jopa 100 watilla, mikä mahdollistaa seuraavat asiat:

• moottorihäviö korkeilla iskuilla
• vuon modulaatio
• lämpökompressio
• Re:n muutos kelan lämpenemisen yhteydessä
• miten T/S-parametrit muuttuvat korkeammilla signaalitasoilla

Tämä on kriittistä todellisen käyttäytymisen mallintamiseksi, erityisesti suuremmille basso- ja PA-elementeille.

T/S-parametrit - pienet ja suuret signaalit
Pienet parametrit:

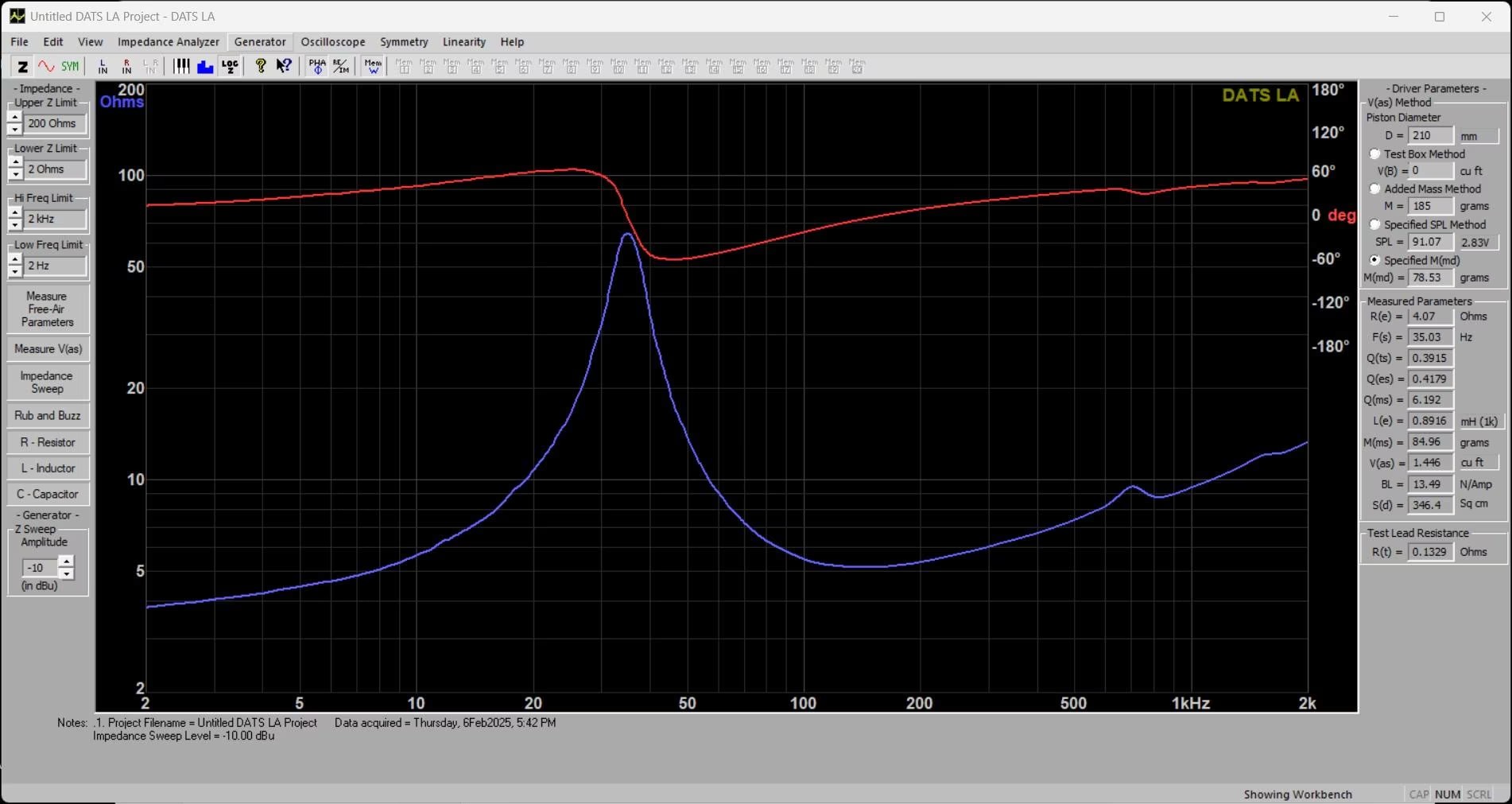

Valitse "Mittaa vapaailmaparametrit" niin näet Fs, Qts, Qes, Qms, Le ja impedanssikäyrän.
Lisää paino tai käytä testikoteloa ja valitse “Mittaa Vas” saadaksesi Vas ja Mms.

Suuret parametrit:
Nosta lähtötasoa ja mittaa uudelleen. Ohjelma näyttää, miten parametrit muuttuvat korkeammalla jännitteellä.

Viritykset ja koteloparametrit
Kun teet impedanssipyyhkäisyn asennetussa kotelossa, näet:

• viritystaajuuden porttikotelossa
• Q-arvon suljetussa kotelossa
• vuoto tai kadotettu tiiviys
• siirtyneet resonanssit, jotka osoittavat suunnitteluongelmia

Vinkki! Viritys sijaitsee impedanssinotkossa kahden huipun välillä porttikotelossa. Jos sinulla on useita virityksiä, periaate on sama ja viritykset sijaitsevat kahden huipun välillä.

Korkean tarkkuuden LCR-mittari
DATS LA toimii myös kehittyneenä komponenttimittarina:

• Induktorit (käämit) 0.05 mH - 100 mH (mukana DC-resistanssi)

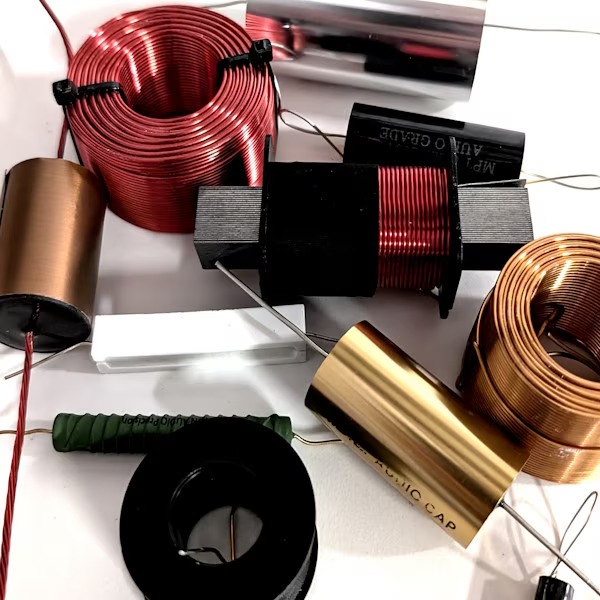

• Kondensaattorit 0.002 µF - 10 000 µF (ESR, Q, häviökulma)
• Vastus 0.002 ohm - 10 000 ohm

Täydellinen suodatin- ja passiiviverkkomittausten tekemiseen.

Enemmän kuin vain kaavioita
DATS-LA:n mukana tuleva ohjelmisto tarjoaa:

• Bl(x), Kms(x), Le(x) invertitulla referenssikäyrällä
• Kaksikanavainen oskilloskooppitila
• Tongeneraattori valinnaisella aaltomuodolla
• Wright-parametrien mittaus
• Vienti simulaatioihin
• Nopea kalibrointi ja projektien tallennus

DATS LA verrattuna DATS V3:

Määrittelyt
Enimmäisteho: 100 W RMS 4 ohmilla
Taajuusalue: 0.1 Hz - 20 kHz

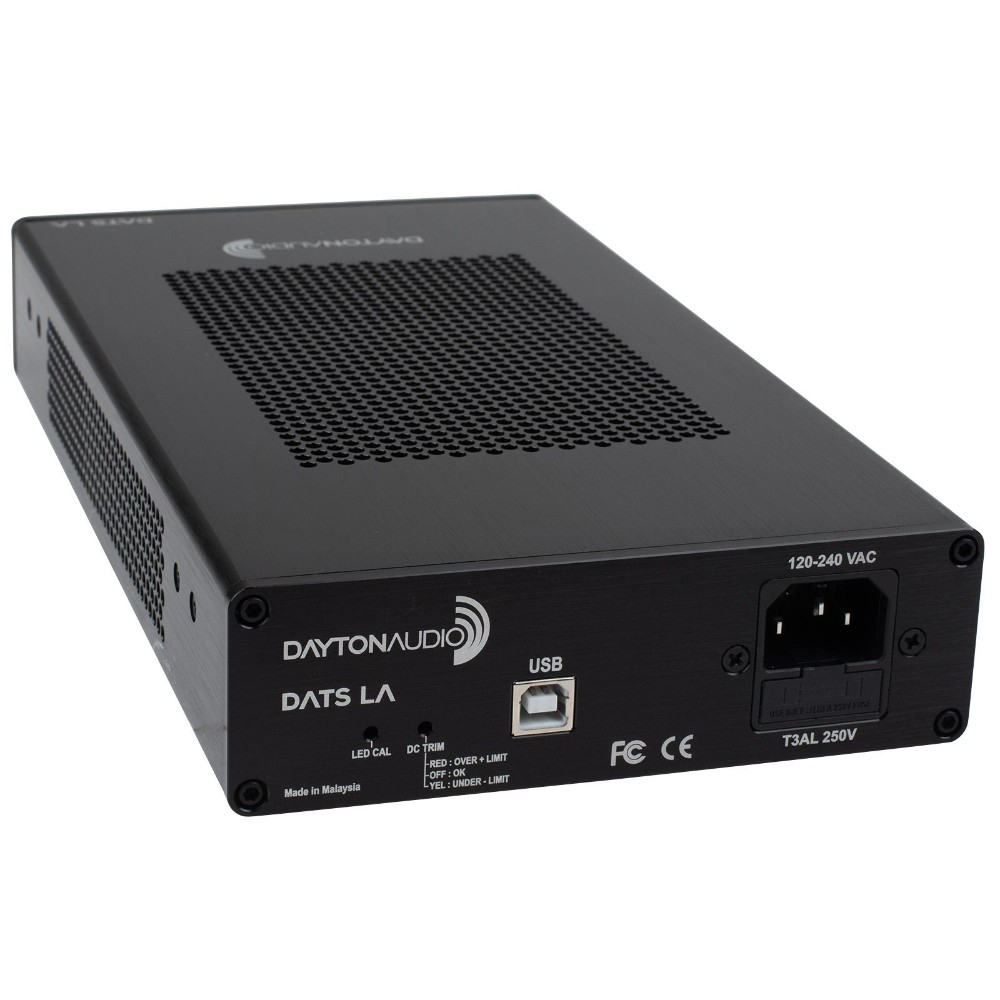

USB-B dataliitäntä
Eristetyt liitännät banaaniliittimille
Verkkojännite: 120–240 V AC
Tehonkulutus: 100 W
Mitat: 46 x 145 x 274 mm
Paino: 1.7 kg

Linkki ohjelmistoon (vain Windows)
Linkki pikasoitinoppaaseen
Linkki patenttiin
