ACV 691320-130-1-7 on 9/10" asennussarja radioon i-dapterilla, suunniteltu Seat-, Skoda- ja Volkswagen-malleihin, joissa on 40-pin Quadlock -liitäntä.

• Sisältää asennuskehyksen ja asennussarjan alkuperäisen pääyksikön korvaamiseksi
• Ohjauspyörän hallinnan sovitin 40-pin Quadlock VW-liittimellä ja muunnos 3,5 mm jackiksi tai irtojohdoiksi
• Antennisovitin Fakra (naaras) DIN:iin (uros) 12V phantom-syötöllä
• Yhteensopivissa ajoneuvoissa tukee ohjauspyörän hallinnan ja antennin kytkentää
• Toimitetaan yksityiskohtaisten asennusohjeiden kanssa oikeaa kytkentää ja konfigurointia varten

Tuote on tarkoitettu alkuperäisen radion korvaamiseen useissa Seat-, Skoda- ja Volkswagen-malleissa. Ajoneuvon varustelusta ja uuden yksikön toiminnoista riippuen tietyt ajoneuvotoiminnot, kuten Trailer Assist tai E Call, eivät välttämättä ole tuettuja. On tärkeää tarkistaa ennen asennusta, että sovittimen liittimet vastaavat visuaalisesti ja teknisesti auton alkuperäisiä liitäntöjä. Varmista myös, että ajoneuvoon on asennettu jokin ilmoitetuista alkuperäisistä radiomalleista. Ennen lopullista asennusta kaikki ajoneuvon toiminnot, asetukset ja ohjauspyörän hallinta tulisi testata toimivuuden varmistamiseksi. Asennus tulisi antaa koulutetun henkilöstön tehtäväksi, ja johdotukseen tehdyt muutokset voivat vaikuttaa takuuseen ja toimintaan.

Liitäntöihin kuuluvat OEM-ohjauspyörän hallinnan liitin, 40-pin Quadlock VW-liitin, antenni Fakra (naaras) DIN:iin (uros) sekä 12V phantom-syöttö. Asennusvaiheet sisältävät toimintojen tarkistamisen, kaapelien oikean kytkennän, käyttöliittymän ohjelmallisen asetuksen sekä ohjauspyörän hallinnan ja muiden toimintojen testauksen.

Sopii
Seat Alhambra 2010-2015
Seat Leon 2005-2012
Seat Toledo 2013-2015

Skoda Fabia 2007-2014*
Skoda Octavia 2003-2013*
Skoda Rapid 2012-2019*
Skoda Roomster 2006-2015*
Skoda Superb 2008-2015*
Skoda Yeti 2009-2017*

Volkswagen Amarok 2010-2016**
Volkswagen Beetle 2011-2016**
Volkswagen Caddy 2003-2020**
Volkswagen Caravelle 2009-2015** ***
Volkswagen CC 2008-2016**
Volkswagen Eos 2006-2015**
Volkswagen Golf 2003-2014**
Volkswagen Jetta 2005-2015**
Volkswagen Multivan 2009-2015** ***
Volkswagen Passat 2005-2014**
Volkswagen Polo 2009-2014**
Volkswagen Scirocco 2008-2017**
Volkswagen Sharan 2010-2021**
Volkswagen T5 Transporter 2009-2015** ***
Volkswagen T6 2015-2019**
Volkswagen Tiguan 2007-2016**
Volkswagen Touran 2003-2015**

* Skoda: Ajoneuvoihin, joissa on alkuperäinen Audience/Stream-radio tai Amundsen/Columbus-alkuperäisnavigointi. Ei ajoneuvoihin, joissa on alkuperäinen Technisat-radio.

** Volkswagen: Ajoneuvoihin, joissa on alkuperäinen RCD310-, RCD500- tai RCD510-radio sekä RNS315- tai RNS510-alkuperäisnavigointi. Ei ajoneuvoihin, joissa on alkuperäinen RCD320-radio ISO-liittimellä.

*** Volkswagen Caravelle, Multivan ja T5 tehdasasenteisella aktiivisella äänijärjestelmällä vaativat aktiivijärjestelmäadapterin, artikkeli 13-1424-26 (art.nro 70013142426).

Tekniset tiedot
Väri: musta
Liitäntä: 40-pin Quadlock VW-liitin, OEM-ohjauspyörän hallinnan liitin, Fakra-antenni-liitin (naaras) DIN:iin (uros)
Phantom-syöttö: 12V

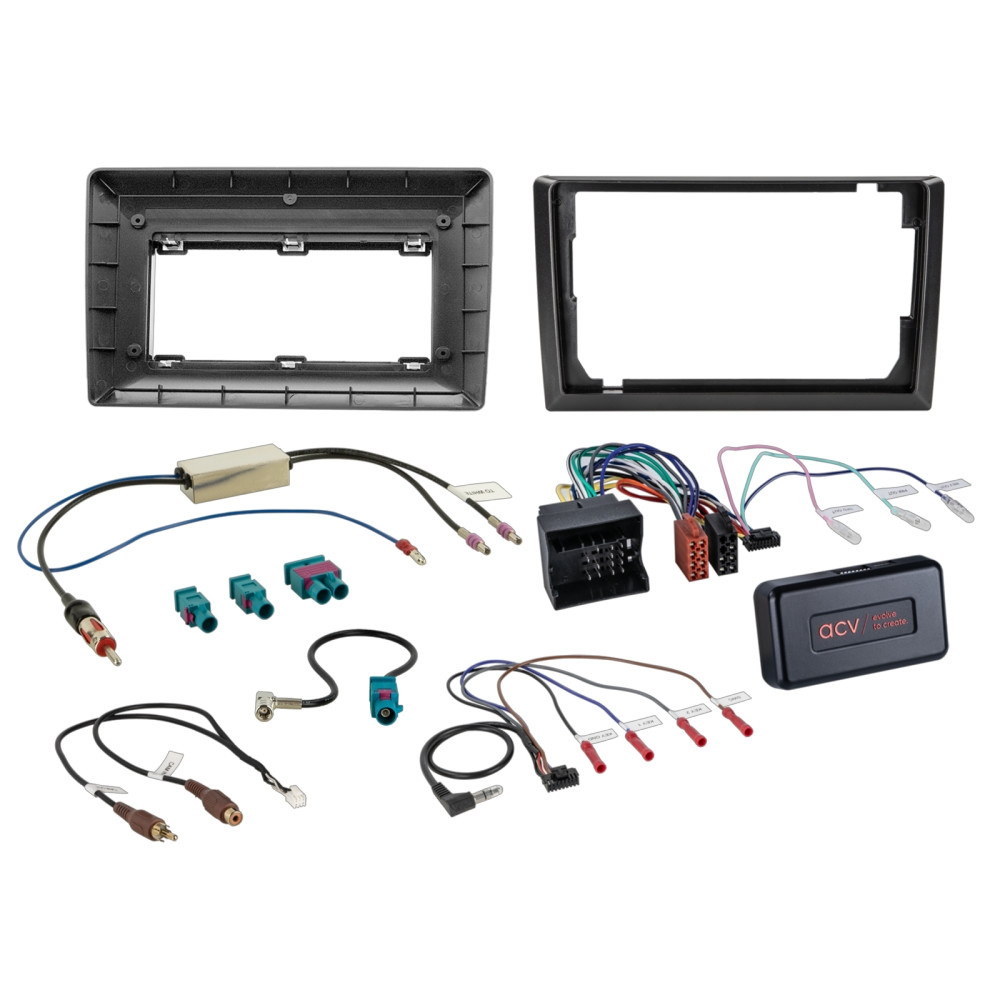

Toimituksen sisältö: radiopeite, i-dapter 40-pin Quadlock, antennisovitin Fakra SMB:hen, antennisovitin Fakra DIN:iin 12V phantom-syötöllä
Toiminnot: tuki ohjauspyörän hallinnalle, antenniliitännälle ja alkuperäisille ajoneuvotoiminnoille varustelusta riippuen
