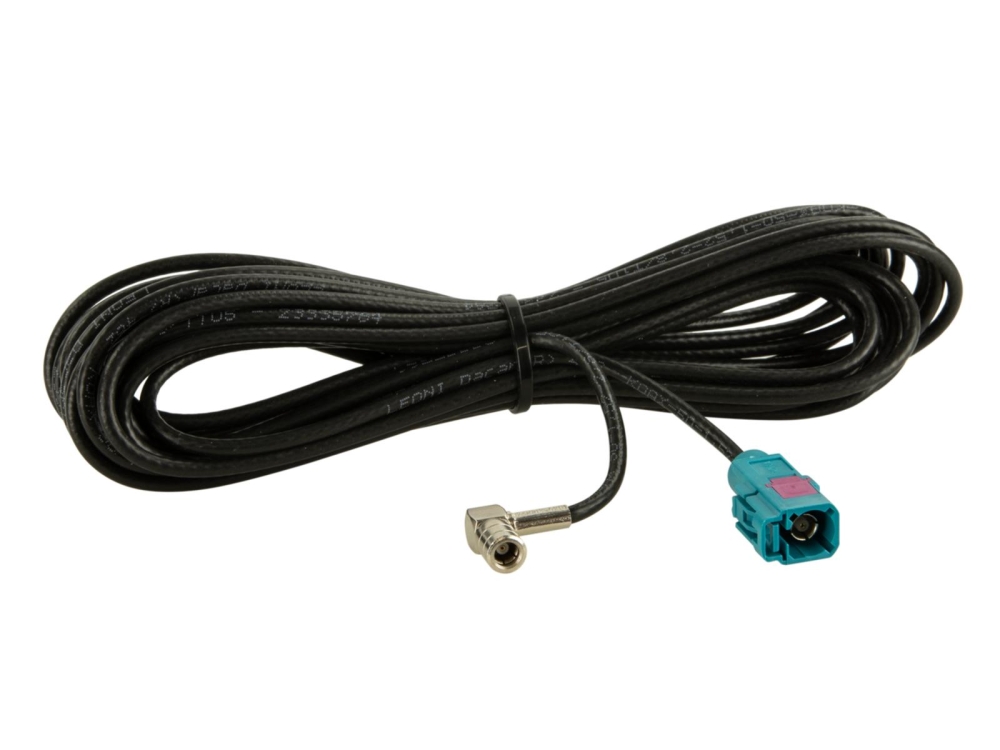

ACV 1522-500-1 on antennikaapelin jatke Fakra(f):sta SMB(f):hen, pituudeltaan 500 cm. Tuote kuuluu ACV LEONI / ROKA PRO -sarjaan antennikaapeleita, jatkeita ja antenniadaptereita, joita luonnehtii LEONI:n koaksiaalikaapeleiden ja saksalaisen ROKA:n korkealaatuisten liittimien käyttö. LEONI on globaalisti toimiva ja sertifioitu toimija ajoneuvokaapeleiden alalla ja tarjoaa muun muassa LEONI Dacar -koaksiaalikaapeleita tietoliikenteeseen ja signaalinsiirtoon korkeimpien OEM-standardien ja hyväksyntöjen mukaisesti. ROKA, joka on ISO/TS 16949 -sertifioitu, täyttää myös muita vaatimuksia autoteollisuuden toimittajana ja on hyväksytty kaikilta ajoneuvovalmistajilta. "Facharbeitskreis Automobil" > FAKRA-työryhmän jäsenenä ROKA osallistuu aktiivisesti antennikaapeliliitäntäjärjestelmien kehittämiseen. LEONI:n koaksiaalikaapeleilla on erinomaiset liitosvastukset ja suojauksen ominaisuudet, joissa on alhainen signaalihäviö ja vakaa impedanssikarakteristiikka, mikä tekee niistä alhaisen häviön ja häiriöttömiä maksimaalista vastaanottoa varten. FAKRA OEM -liittimet ja korkealaatuiset ACV -liittimet takaavat maksimaalisen yhteyden luotettavuuden. Huomaa: Vastaanotto-ongelmien yhteydessä tarkista antennikaapeli ja antenniadapteri, tarkista ajoneuvo jälkiasennettujen LED-valojen osalta, tarkista ajoneuvo jälkiasennettujen jännitemuuntimien / virtalähteiden / USB-lataajien osalta, sekä tarkista ajoneuvo jälkiasennettujen digitaalisten vahvistimien osalta. Tekniset tiedot:
Liitäntä: Fakra Z(f) > SMB(f) 90°
Pituus: 500 cm
Kaapelityyppi: LEONI Dacar
Johtimet: Punottua kuparia teräslangoilla, paljas, 40%iACS
Dielektri: XPE, väri luonnollinen
Suojus 1: Laminointi alumiinifoliosta
Suojus 2: Kuparilangan punos / Cu ETP 1 EN 13602:n mukaan
Vaippa: PVC / lyijytön
Sähkösuorituskyky huoneenlämmössä:
Johtimen vastus: 317 Ohm/km
Kapasitanssi 1 kHz: 106 pF/m
Ominaisimpedanssi: 50 Ohm +/- 3 Ohm
Nopeuskerroin: noin 66%
Suojauksen vaimennus: 75 dB min.
Mekaaniset ominaisuudet:
Kaapelin paino: noin 12,4 kg/km
Taivutussäde yksinkertainen: 3 x d
Taivutussäde moninkertainen: 10 x d
Käyttöalue: antennikaapelin jatke, antenniasennus, antennikaapelin vaihto.
