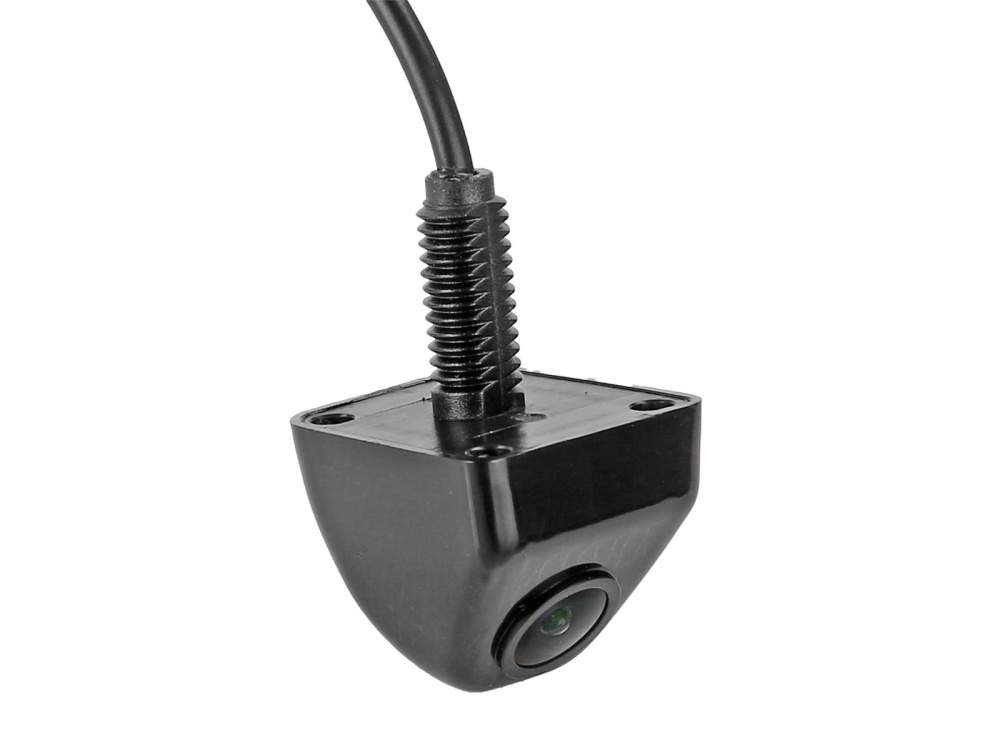

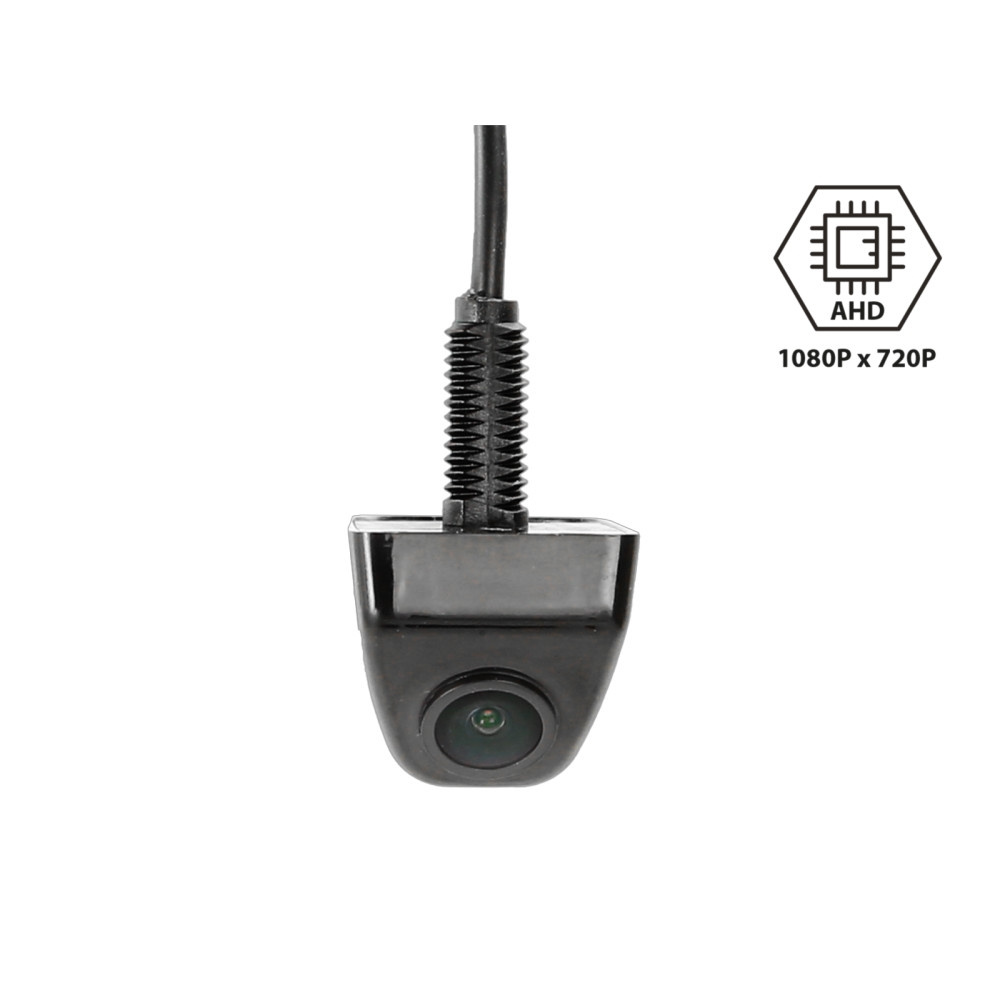

ACV 772000-6708 on AHD-muotoon perustuva taaksepäin suuntautuva kamera, jossa on kompakti muotoilu ja IP69K-luokitus.
- Yleinen muotoilu neliömäisellä muodolla.
- Pienikokoinen alirakenne ja IP69K-suojaus.
- Diagonaalinen näkökenttä 210° laajaa näkymää varten.
- Soveltuu jatkuvaan käyttöön ja on sopiva asennettavaksi ajoneuvoihin.
- Includes a 1 meter pigtail for easy connection.

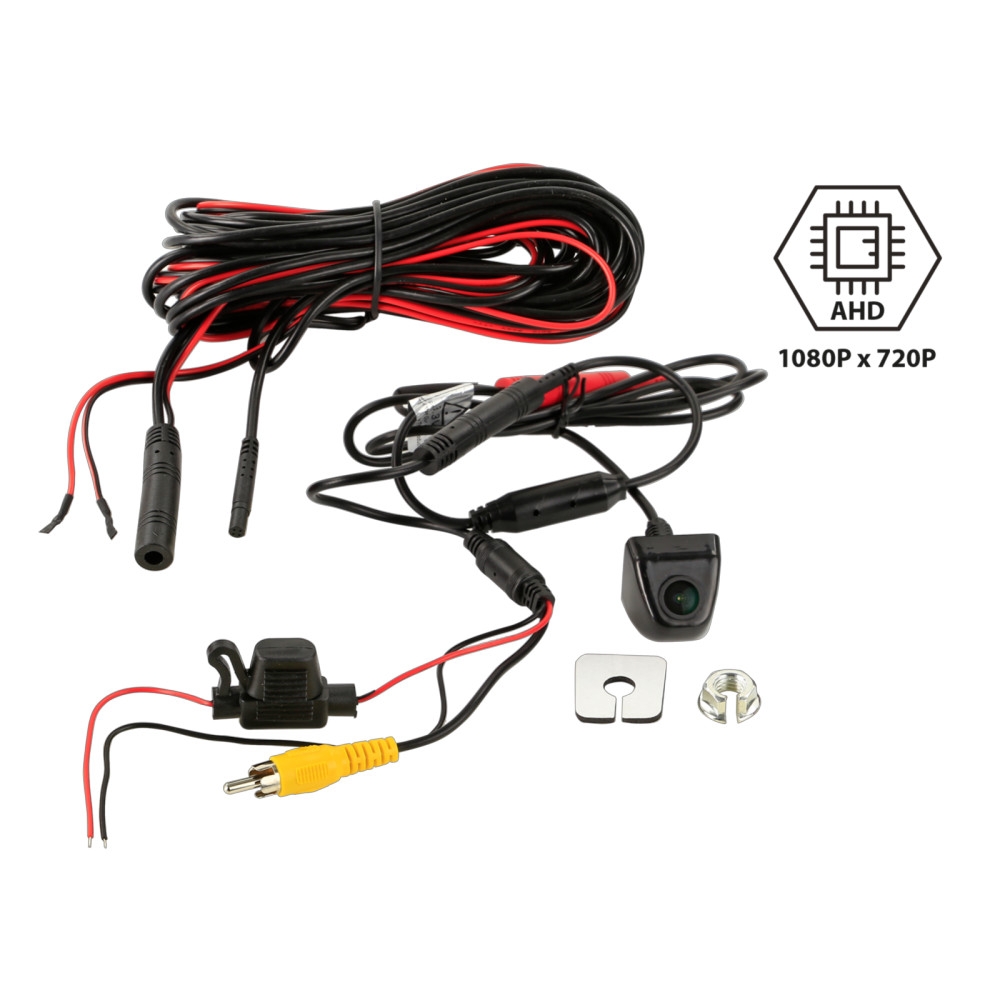

Tuote on suunniteltu kestämään haastavia ympäristöjä ja sen toimintavarmuus tekee siitä ihanteellisen käytettäväksi ajoneuvoissa. Ennen asennusta suositellaan tarkistamaan kameran näkökulma ja säätö asennuspaikalla testimonitorilla. Kamerassa on käyttöjännite +3V, ja se voidaan liittää suoraan +12V tai +24V ilman jännitemuunninta. On tärkeää huomata, että +3V liitäntä sisältyy toimitukseen, ja että kameralle voi aiheutua vahinkoa, jos tätä liitäntää ei noudateta. Liitännät ovat seuraavat: - Punainen: +12V / +24V (kuormastabiloitu ja suljettu) - Musta: Korin suora maa/GND - RCA (keltainen): Video liitäntä Kameran tekniset tiedot sisältävät: - Muotoilu: Muovi - Väri: Musta - Kuvakenno: 1/2,8"" AHD - TV-järjestelmä: NTSC - Linssi: F/0.03 Lux - Resoluutio: TV-viivat - Näkökenttä: Vaaka 120°, Pystysuora 120° +5° - IP-luokitus: IP68 - Liitin: 4 Pin ACV-järjestelmäliitin (uros) Ø5,2 mm - Käyttölämpötila: -20°C - 70°C - Säilytyslämpötila: -40°C - 80°C - Mitat: P/L/K: 25,7mm / 28mm / 23,5mm Kamera toimitetaan 1 metrin pigtailin kanssa ja sisältää myös 4 Pin ACV-järjestelmäliittimen (naaras) Ø10mm sekä jännitemuuntimen +3V. Saatavilla on myös jatkokaapeleita eri pituuksina asennuksen helpottamiseksi.
Soveltuu
Yleiset ajoneuvot, jotka tarvitsevat taaksepäin suuntautuvan kameran.
Tekniset tiedot
Käyttöjännite: +3V DC
Virtalähde: +12V / +24V DC
Virrankulutus: 100mA

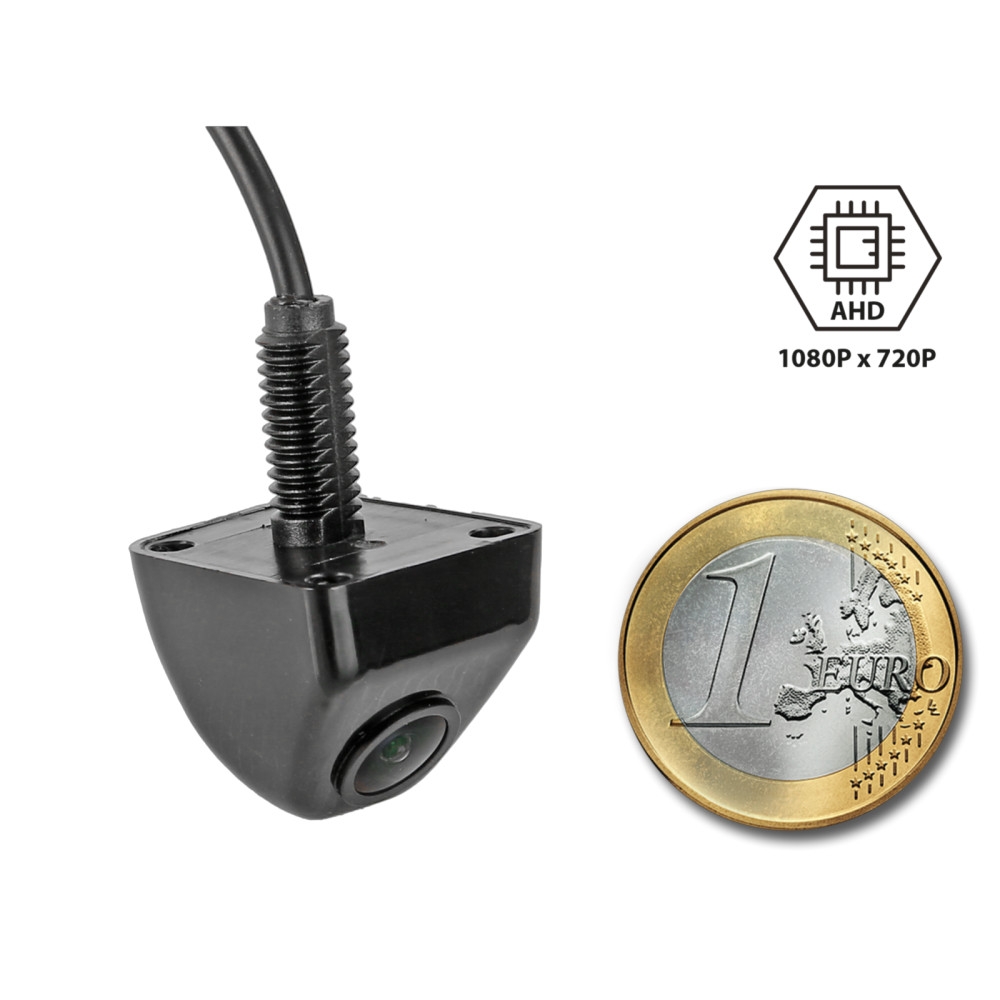

Mitat: 25,7mm / 28mm / 23,5mm
Kamerakaapelin jatko: 5m, 10m, 15m (valinnainen)
