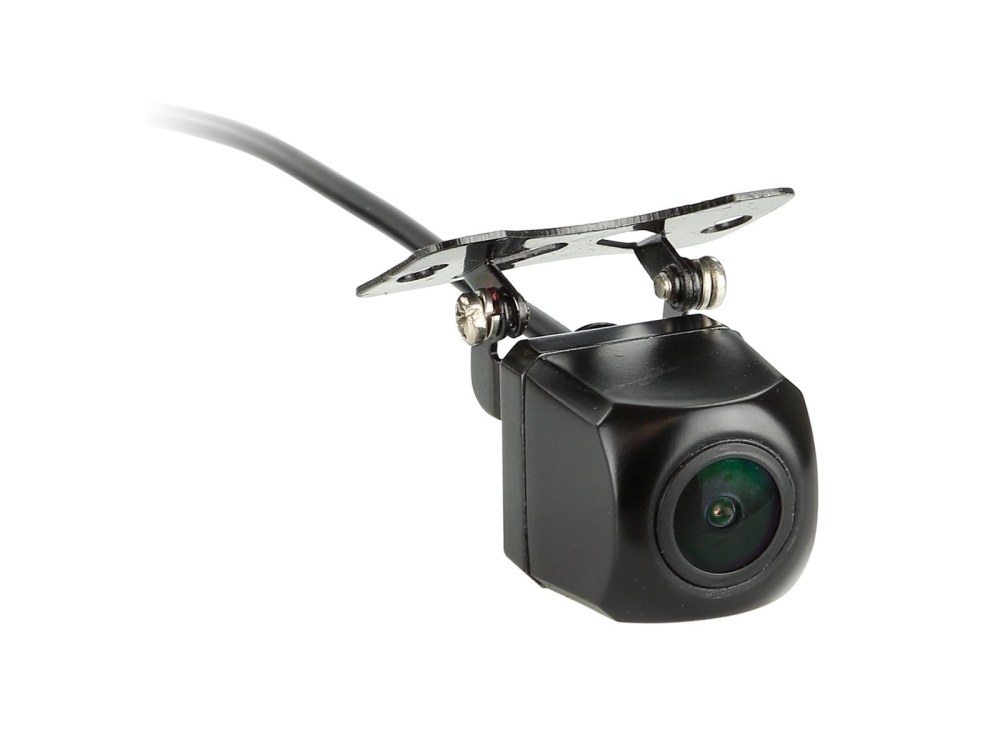

ACV 772000-6700 on taaksepäin suuntautuva kamera, jossa on AHD-tekniikka, suunniteltu yleiskäyttöön.

• Suunnittelu: Neliömäinen
• Asennus: Rakenteen alla / rakennuskonstruktiot
• Varustettu pysäköintiviivoilla ja peilitoiminnolla
• IP69K-luokiteltu maksimaalista suojaa vettä ja pölyä vastaan
• Diagonaalinen näkökenttä 210° laajaa näkymää varten

Kamera on tarkoitettu jatkuvaan käyttöön ja se tulee tarkistaa oikean näkökulman ja säädön varmistamiseksi ennen asennusta testimonitorilla. Siinä on toimintavarma jännite +3V ja se voidaan liittää suoraan +12V tai +24V ilman jännitemuunninta. Huomaa, että +3V:n jännite toimituksessa voi vahingoittaa kameraa.

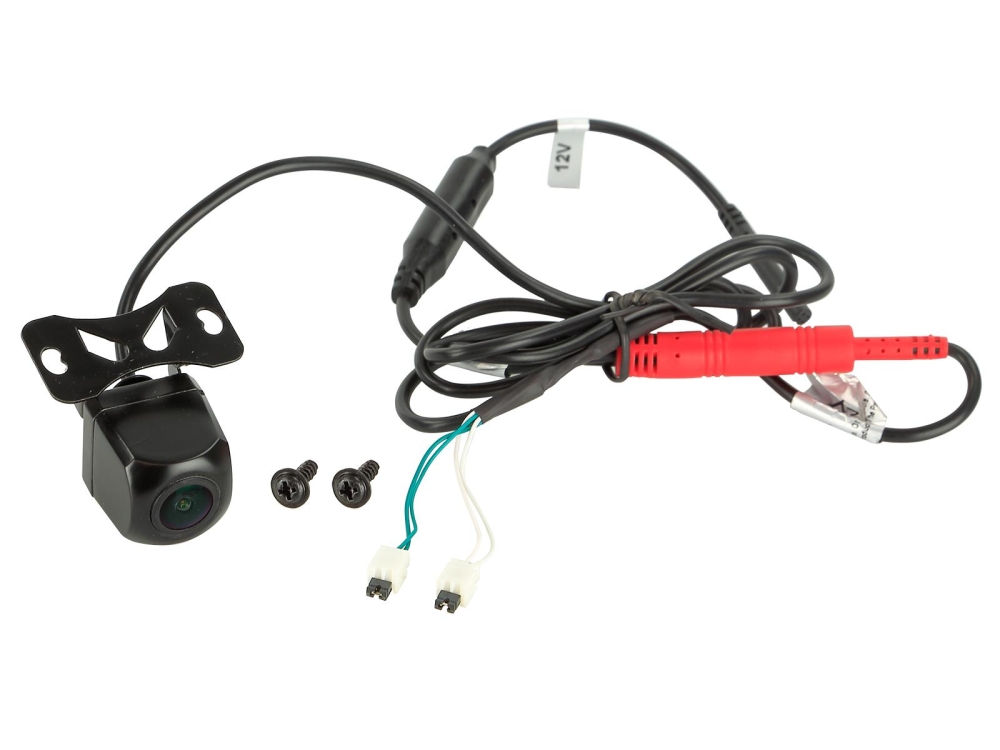

Liittämiseen käytetään seuraavia kaapeleita:
Punainen: +12V / +24V, kuormitustasapainoinen ja suojattu
Musta: Korin suora maa/GND
Keltainen RCA-liitin: Video
Vihreä jumper: Ota käyttöön/poista käytöstä pysäköintiviivat
Valkoinen jumper: Ota käyttöön/poista käytöstä peilitoiminto.

Tuotteen ominaisuudet:
Suunnittelu: Muovi/Metalli
Väri: Musta
Lisävarusteet: Pysäköintiviivat ja peilitoiminto jumperin kautta
IP-luokitus: IP69K
Kuvasensori: 1/2,8 AHD
TV-järjestelmä: NTSC
Tehokkaat pikselit: 1080 x 720
Objektiivi: mm / F Lux: 0,03
Resoluutio: TV-viivat
Objektiivin kulma: Diagonaali 210° + 5°
Näkökenttä: Vaakasuora 170° pystysuora 120° + 5°
Liitin: 4 Pin ACV-järjestelmäliitin (uros) Ø5,2 mm
Toimintajännite: +3V DC
Virransyöttö: +12V / +24V DC (jännitemuuntimella)
Virrankulutus: 100mA
Käyttölämpötila: -20°C - 70°C
Varastointilämpötila: -40°C - 85°C
Mitat: P / L / K - 28,3 mm / 23,4 mm / 23,4 mm.

Lisävarusteet:
Kamerakaapelin jatko ACV-kameralle 5m > artikkeli: 771000-6305
Kamerakaapelin jatko ACV-kameralle 10m > artikkeli: 771000-6310
Kamerakaapelin jatko ACV-kameralle 15m > artikkeli: 771000-6315.
