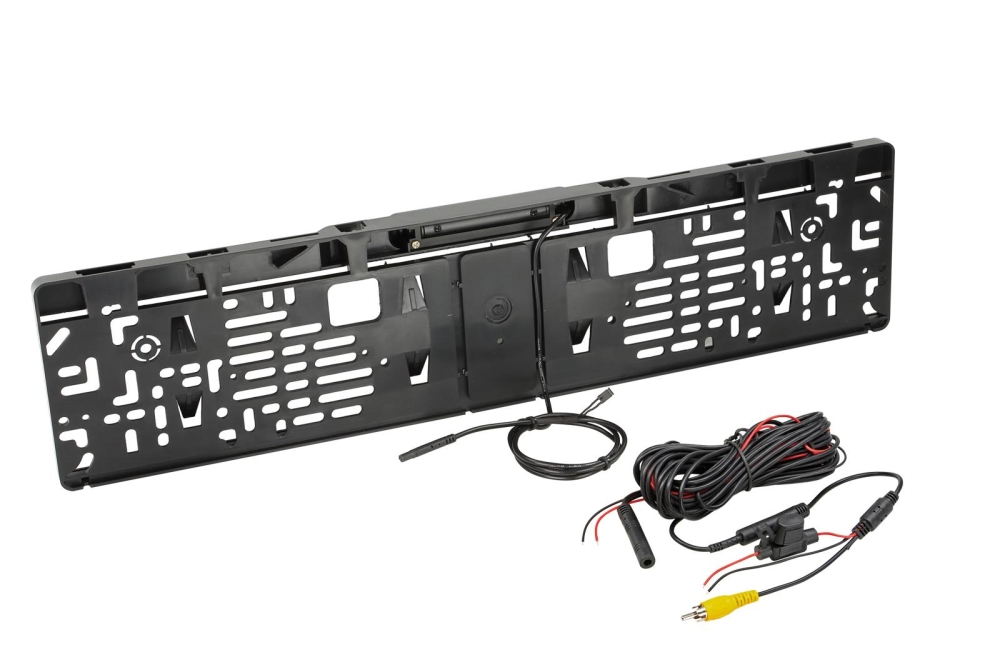

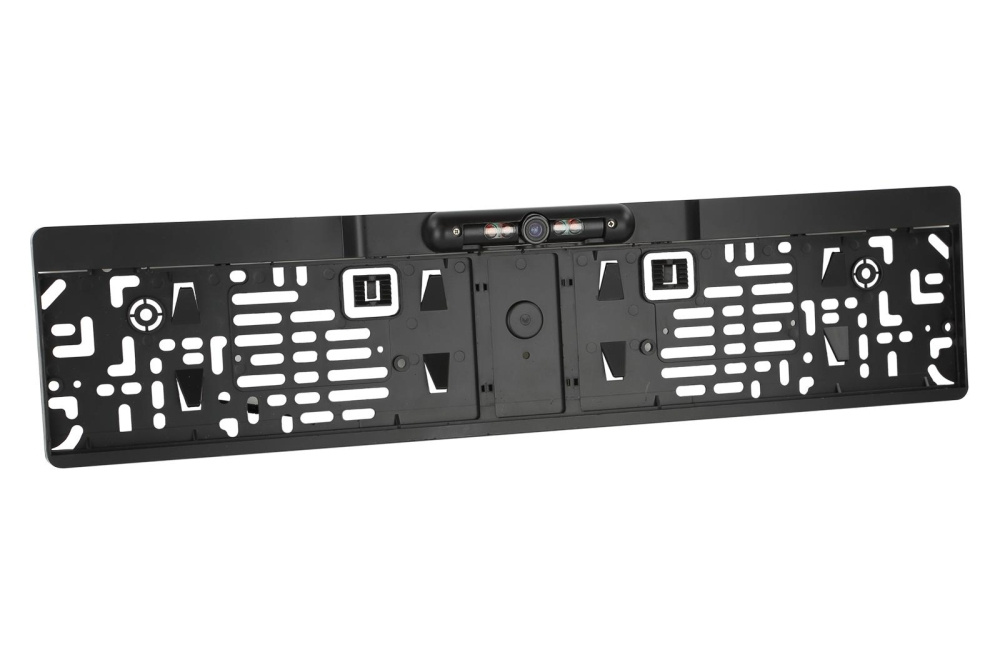

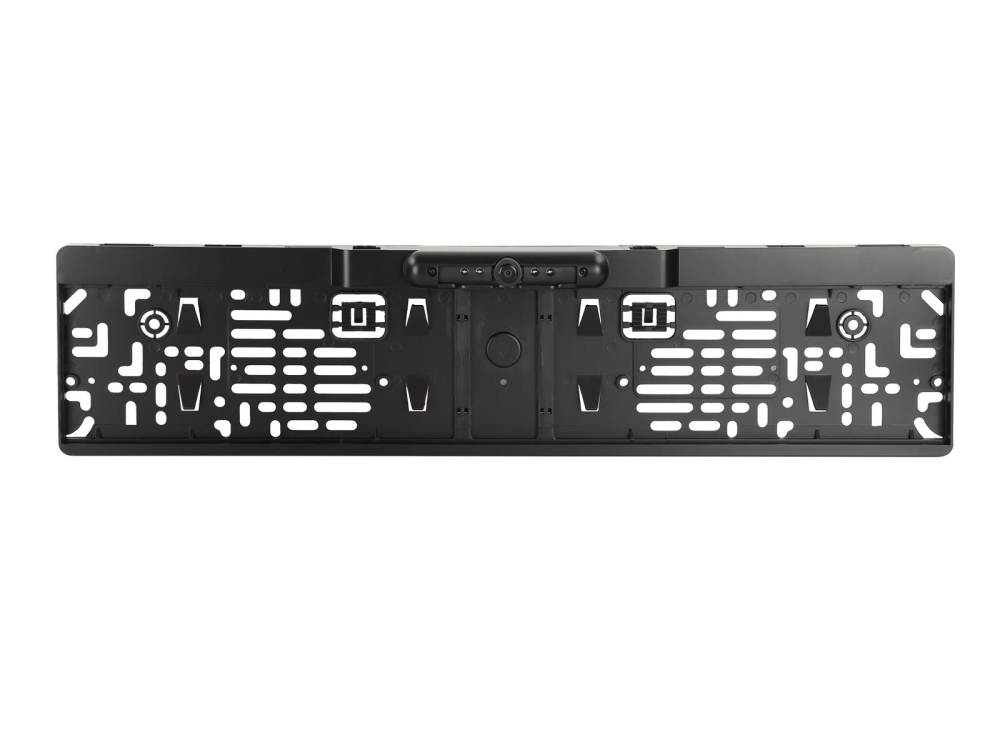

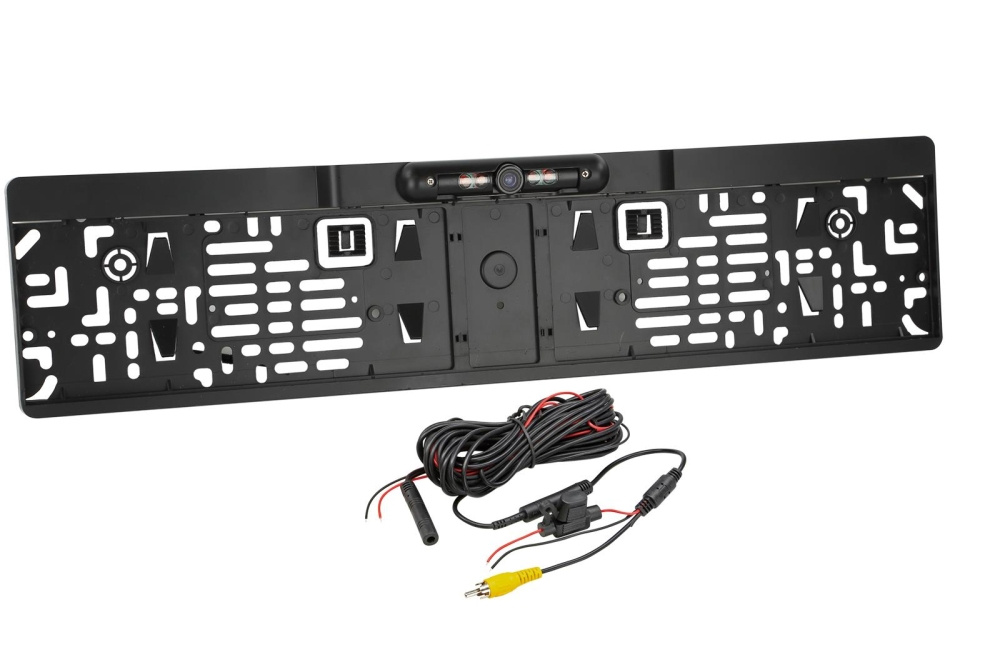

ACV 772000-6041 on taaksepäin suuntautuva kamera AHD-teknologialla, suunniteltu integroitavaksi EU:n rekisterikilpikiinnikkeisiin.

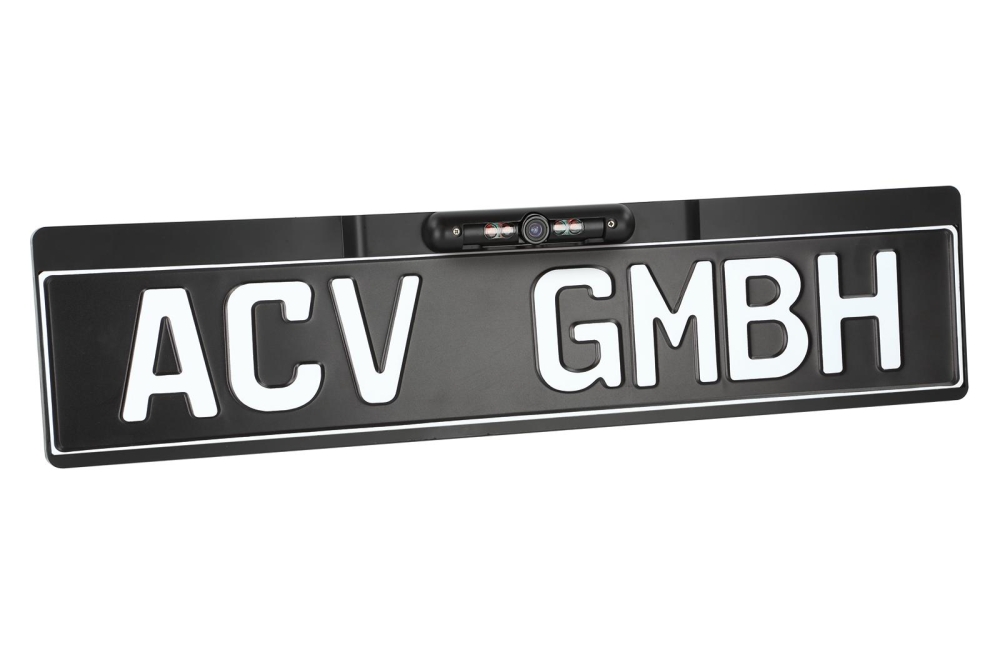

• Yhteensopiva muotoilu EU-rekisterikilville
• Helppo asennus OEM-rekisterikilpikiinnikkeen korvaamalla

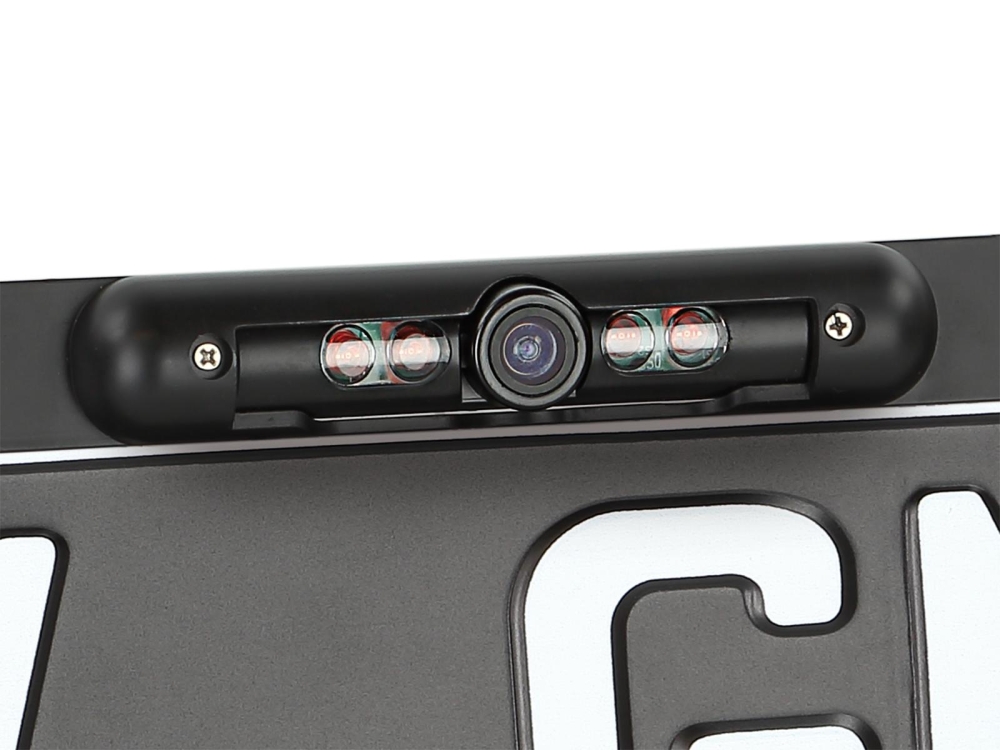

• Varustettu ohjeviivoilla ja yökuvaustoiminnolla
• Säädä näkökulmaa optimaalista näkyvyyttä varten
• IP67-luokiteltu vedenkestävyyteen

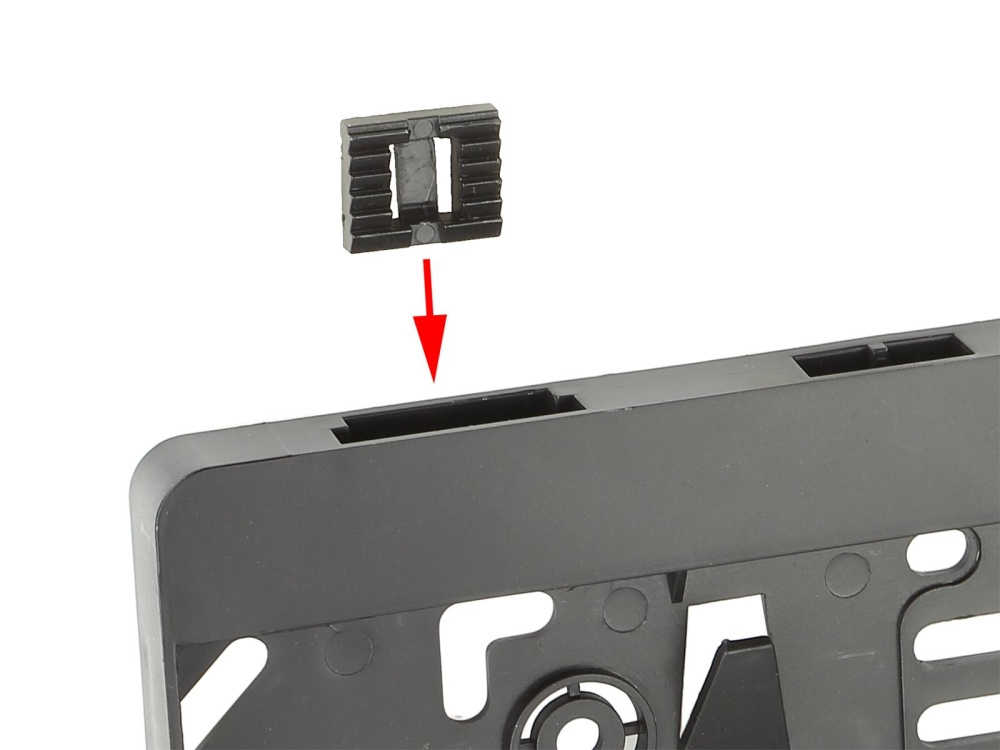

Kamera on suunniteltu jatkuvaan käyttöön ja se tulee tarkistaa oikean näkökulman ja säädön varmistamiseksi ennen asennusta. Kameran virtalähde on +12V ja liitännät ovat seuraavat: punainen johto +12V (sytytys), musta johto maahan, ja keltainen RCA-johto videolle. Vihreää hyppäriä käytetään ohjeviivojen aktivointiin tai deaktivoimiseen. Huomaa, että kiinnike ei ole yhteensopiva Itävallan rekisterikilpien kanssa; yläosan muovipalkit on poistettava, jotta rekisterikilpi mahtuu. Rekisterikilpi työnnetään ylhäältä ja lukitaan paikalleen alhaalta.

Tekniset tiedot
Muotoilu: Muovi
Väri: Mattamusta
Kuvakenno: 1/3"" AHD
TV-järjestelmä: NTSC
Tehokkaat pikselit: 1080 x 720
Linssi: mm / F Lux: 0 aktiivisella yökuvaustoiminnolla
Resoluutio: TV-viivat
Linssin kulma: Diagonaali
Vaakasuora näkökulma: 115° / Pystysuora: 80° + 5°
IP-luokitus: IP67
Liitin: 4 Pin ACV-järjestelmäliitin (u) Ø5,2 mm
Käyttöjännite: +12V DC
Virrankulutus: 120mA aktiivisella yökuvaustoiminnolla
Käyttölämpötila: -20°C - 70°C
Säilytyslämpötila: -40°C - 85°C
Mitat: P / K / L - 525mm / 125mm / 38mm
Pigtail kamerassa: 1m +/-: 4 Pin ACV-järjestelmäliitin (u) Ø5,2mm
Pidennysjohto: 6,5m +/-: 4 Pin ACV-järjestelmäliitin (n) Ø10mm / 4 Pin ACV-järjestelmäliitin (u) Ø5,2mm
Punainen virtajohto 3m +/-: Liitäntä kameraan / liitäntä peruutusvaloon näyttöön
Musta maajohto 3m +/-: Suora liitäntä auton runkoon/GND kameraan / suora liitäntä auton runkoon/GND näyttöön
Liitäntäjohto 20cm +/-: 4 Pin ACV-järjestelmäliitin (n) Ø10mm
Punainen: Virtalähde
Musta: GND
Keltainen RCA (u): Video
Asennustarvikkeet: Kameran liitäntä rajapintaan: Relaissolidi sulje 2V-12V/1,5A max > tuote: 40-AD-REMOTE
Kameran liitäntä peruutusvaloon: Taaksepäin suuntautuva kamerajännitteensäädin peruutussignaali > tuote: 771000-6100
Valinnaiset lisävarusteet: Kamerakaapelin pidennys ACV-kameralle 5m > tuote: 771000-6305
Kamerakaapelin pidennys ACV-kameralle 10m > tuote: 771000-6310
Kamerakaapelin pidennys ACV-kameralle 15m > tuote: 771000-6315
