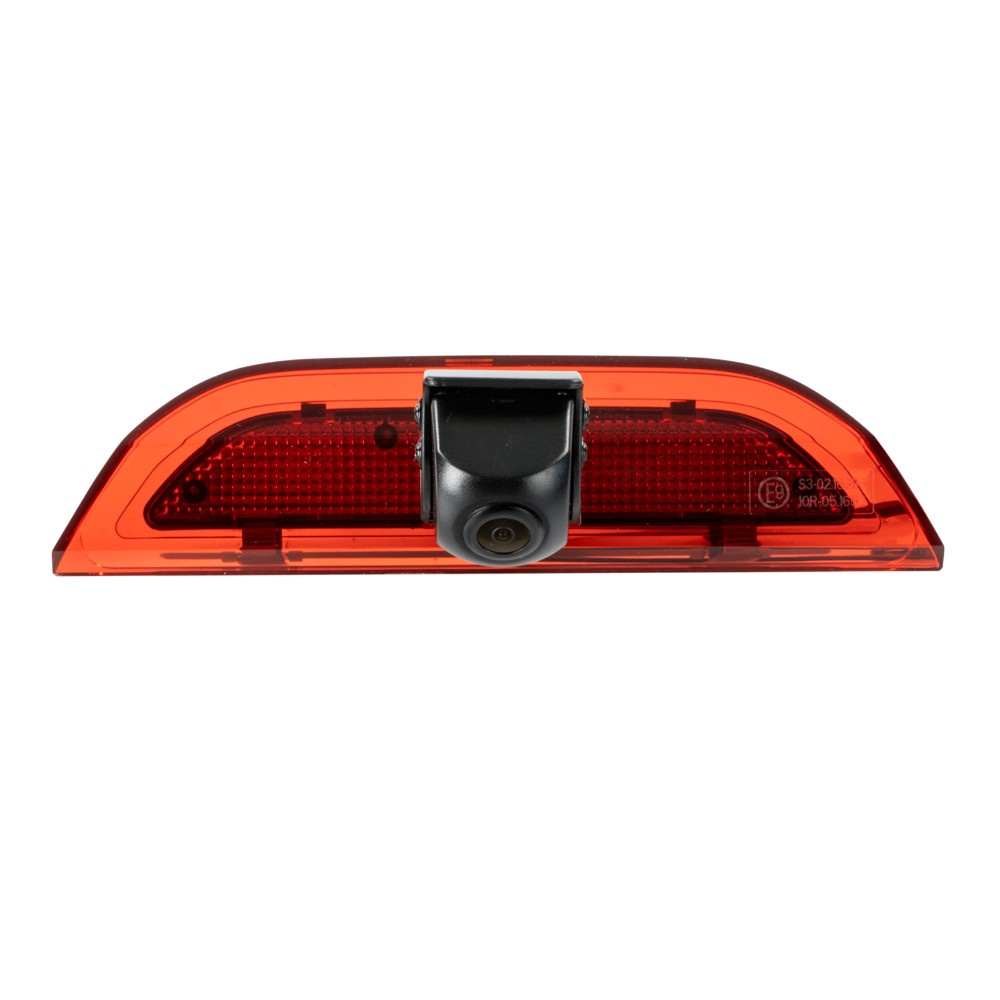

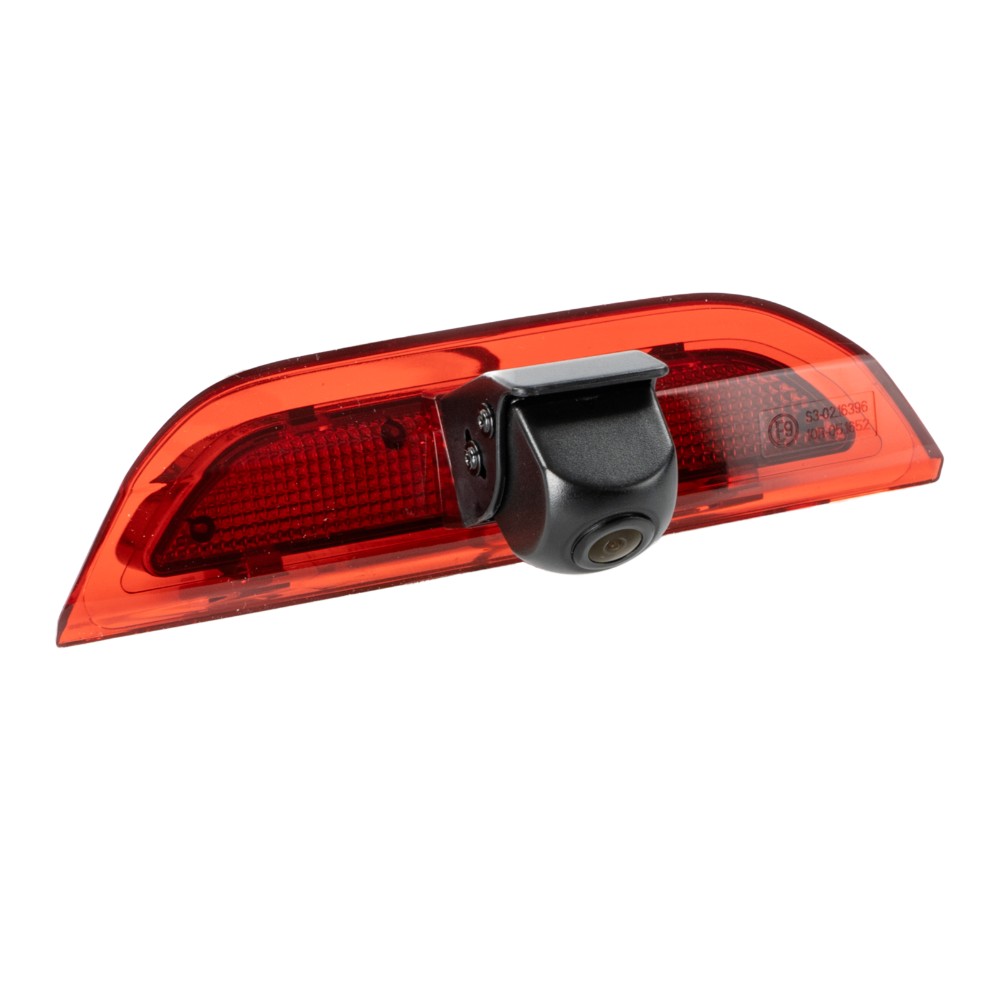

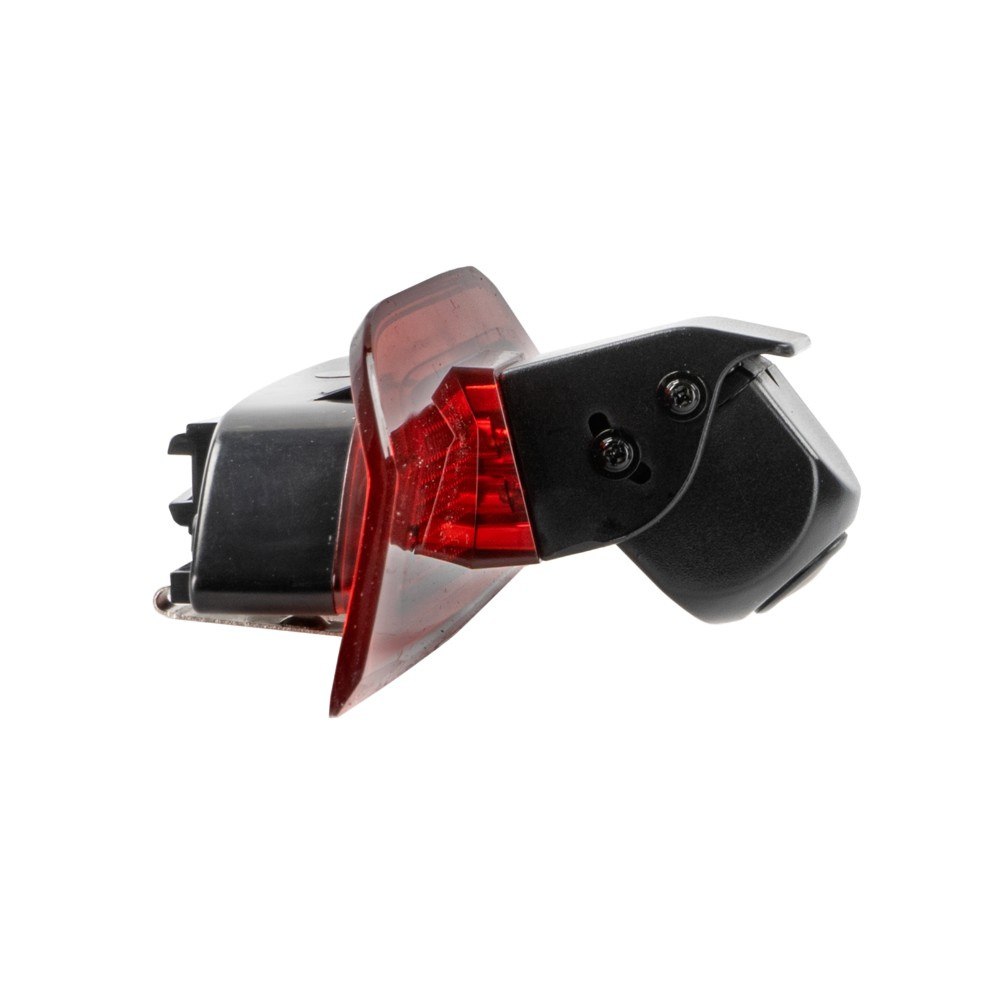

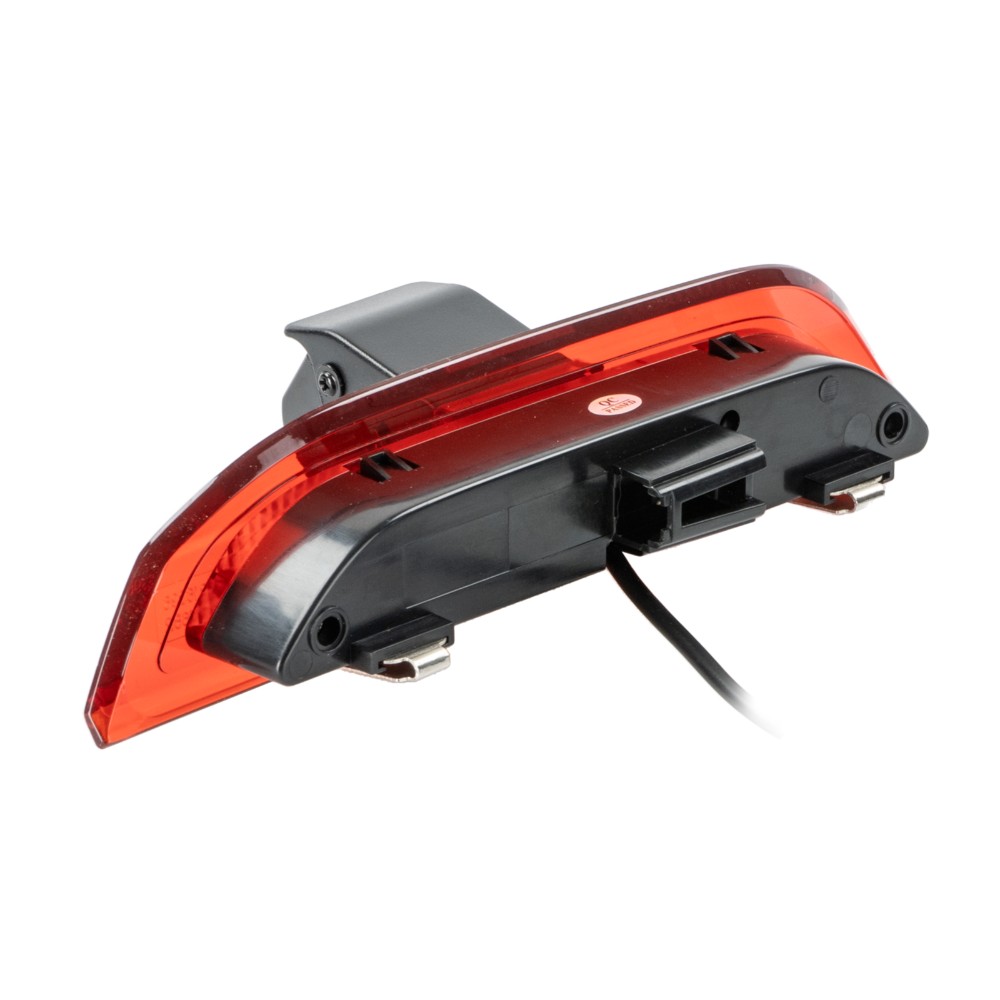

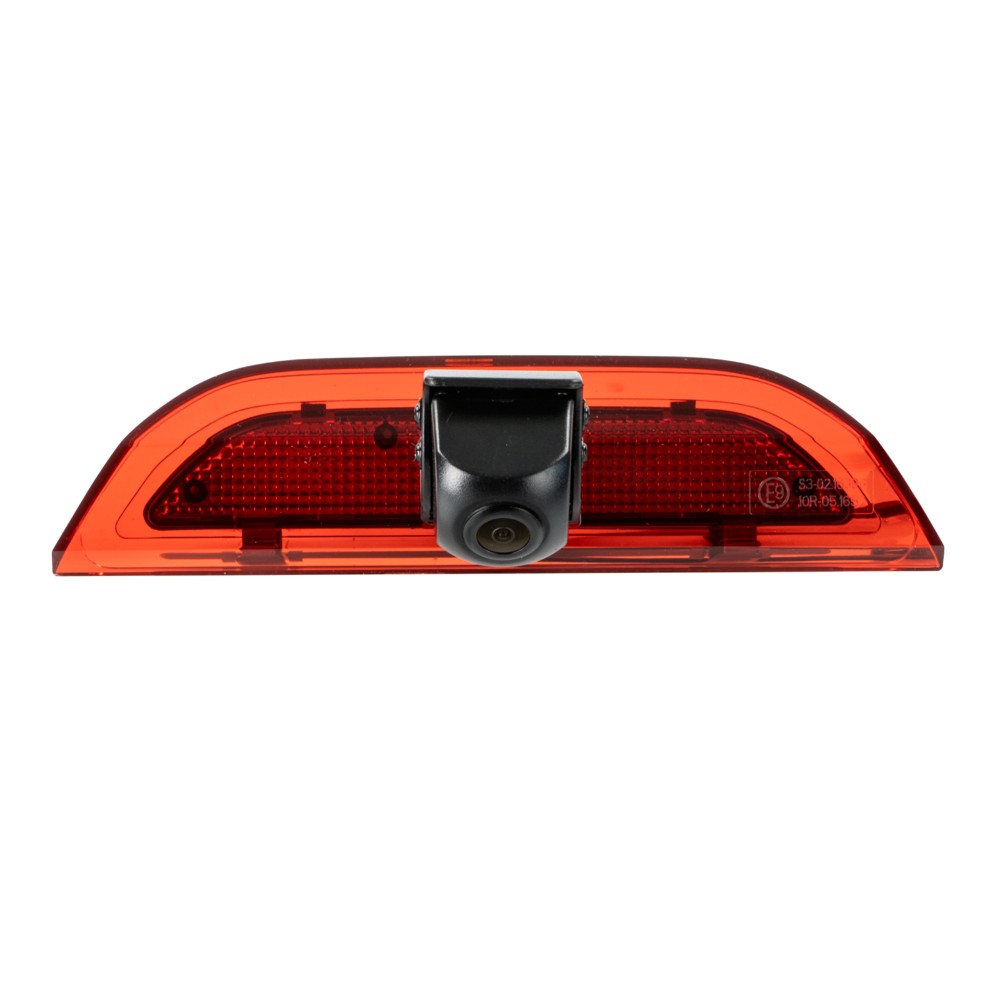

ACV 771000-6079 on peruutuskamera, joka on erityisesti suunniteltu Ford Transit Connect (SK) 05/2024 - 2025, Ford Transit Courier (N3P) 10/2023 - 2025 sekä Ford E-Transit Courier (N3P) 03/2025 - 2025 malleihin. Kamera korvaa alkuperäisen kolmannen jarruvalon ja siinä on säädettävä näkökenttä sekä ohjaavat linjat, jotka voidaan aktivoida tai deaktivoida hyppylaitteen avulla.
- Suunniteltu korvaamaan OEM-kolmas jarruvalo mainituissa Ford-malleissa
- Varustettu säädettävällä näkökentällä ja ohjaavilla linjoilla, jotka voidaan kytkeä päälle tai pois
- Toimii +12V / +24V virtalähteellä ja vaatii +3V kameran käyttöjännitteen mukana toimitettavan jännitemuuntimen kautta
- IP67-luokiteltu pölyn- ja vedenkestävyyteen

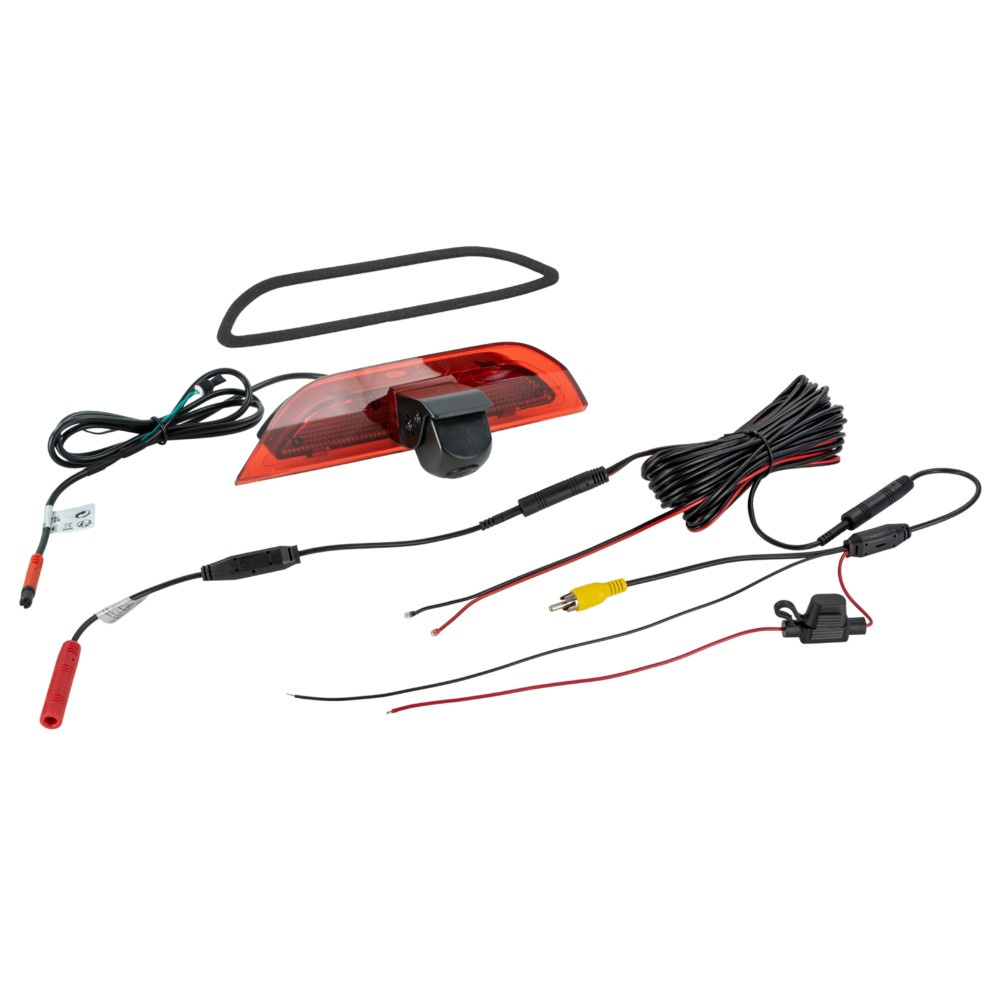

- Toimitetaan 3,3 metrin kaapelilla, jossa on 4-napainen ACV-järjestelmäliitin sekä liitäntä- ja jatko-osat

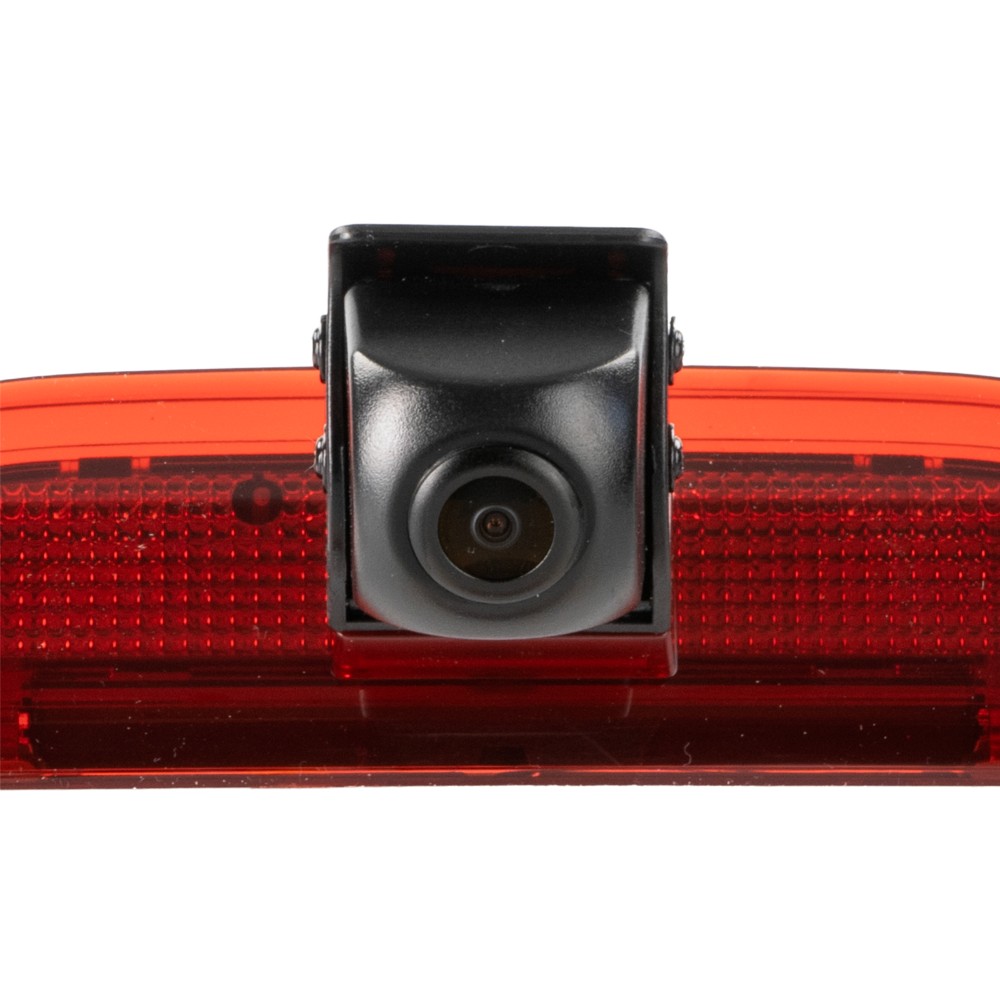

Kamerassa on 1/3"" CMOS-kenno NTSC-värivideosysteemillä ja 600 TV-linjan tarkkuudella. Linssi on 12,6 mm, vaakasuora näkökenttä 115° ja pystysuora 75° plus 5°. Pienin valonherkkyys on 0,1 Lux, mikä tekee kamerasta käyttökelpoisen myös hämärässä. Virrankulutus on noin 100 mA ja se toimii lämpötila-alueella -20°C - 70°C. Asennusta edeltää näkökentän ja kameran suuntauksen tarkistus testimonitorilla oikean kuvakulman varmistamiseksi.
Kaapelointi sisältää punaisen kaapelin +12V virtalähteelle sulakkeella, mustan kaapelin maadoitukseen suoraan auton koriin sekä keltaisen RCA-kaapelin videosignaalille. Valkoinen hyppylaite käytetään ohjaavien linjojen aktivoimiseen tai deaktivointiin. Kameran vaurioiden välttämiseksi on tärkeää käyttää mukana toimitettua jännitemuunninta +3V kameran käyttöjännitteen saamiseksi. Kamera voidaan liittää auton peruutusvaloon jännitevakaimen (tuote 771000-6100) kautta, ja sitä voidaan täydentää jatkokaapeleilla pituuksissa 5, 10 tai 15 metriä (tuotteet 771000-6305, 771000-6310 ja 771000-6315).
Asennustarvikkeisiin kuuluu myös elektroninen rele erilaisten rajapintojen liittämiseen (tuote 40-AD-REMOTE).
On tärkeää huomioida, että ACV:n kamerat on tarkoitettu jatkuvaan käyttöön ja liitäntä ilman oikeaa jännitemuunninta voi vahingoittaa kameraa.
Sopii malleihin
Ford Transit Connect (SK) 05/2024 - 2025
Ford Transit Courier (N3P) 10/2023 - 2025
Ford E-Transit Courier (N3P) 03/2025 - 2025
Tekniset tiedot
Kuvakenno: 1/3"" CMOS
Videosysteemi: NTSC
Tarkkuus: 600 TV-linjaa
Linssi: 12,6 mm
Näkökenttä: vaakasuora 115°, pystysuora 75° +5°
Pienin valonherkkyys: 0,1 Lux
Suojaluokka: IP67
Virtalähde: +12V / +24V, kameran käyttöjännite +3V jännitemuuntimen kautta
Virrankulutus: 100 mA
Lämpötila-alue: -20°C - 70°C (käyttö), -40°C - 80°C (varastointi)
Liitäntä: 4-napainen ACV-järjestelmäliitin Ø5,2 mm
Kaapelin pituus kameralla: 3,3 m
