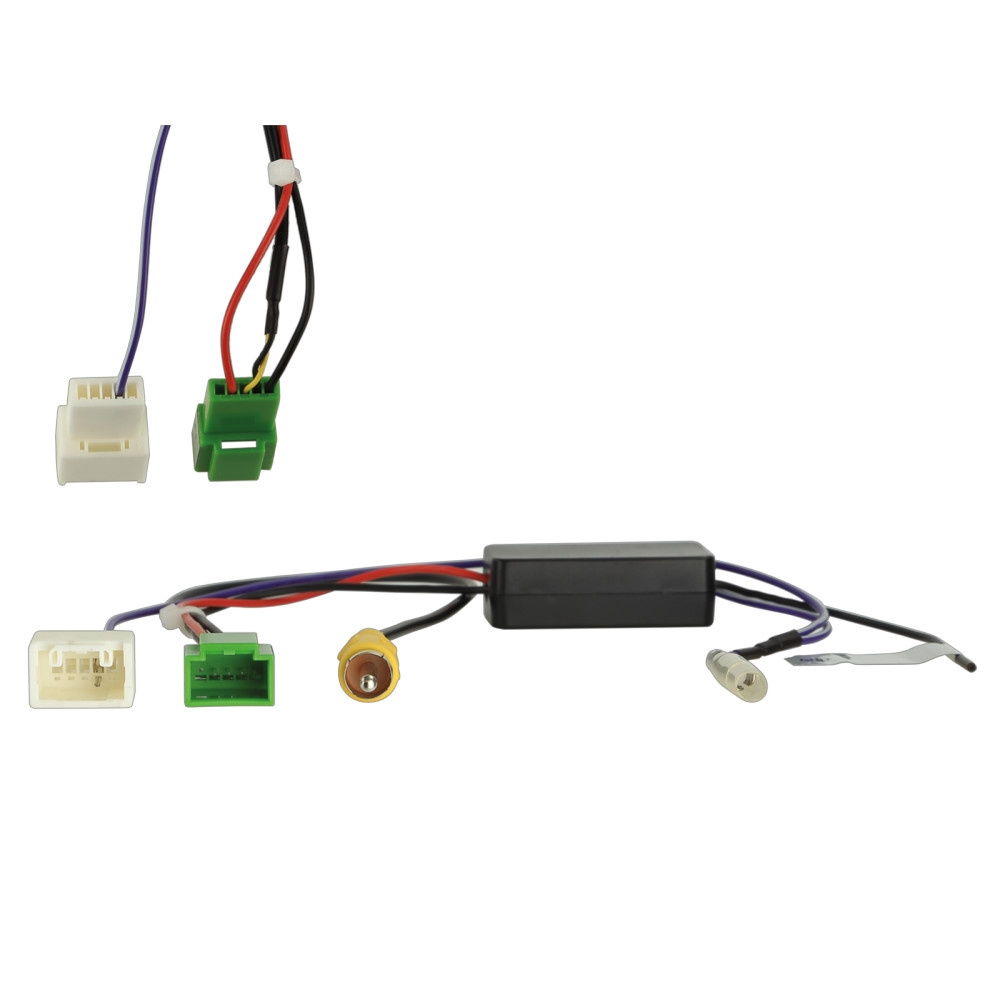

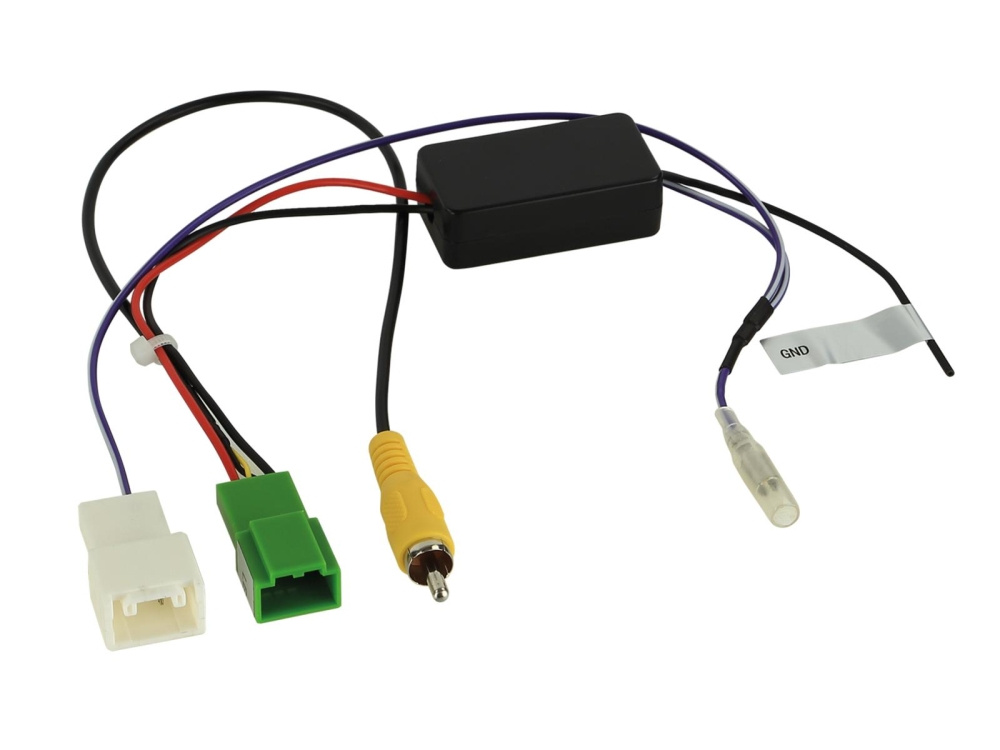

ACV 771292-1031 on adapteri taaksepäin suuntautuville kameroille, joka mahdollistaa Suzuki OEM -kameran liittämisen jälkimarkkinayksikköön, jossa on kamerasyöttö.
- Adapteri on suunniteltu säilyttämään alkuperäisen taaksepäin suuntautuvan kameran toiminnallisuus.
- Se tarjoaa videosignaalin RCA:n kautta sekä virransyötön +6V ja maan OEM-kameralle.
- Antaa myös +12V-signaalin peruutusvaihteelle, joka on liitettävä ajoneuvoon.
- Yhteensopivuus 360° kameroiden tai liikkuvien etäisyysviivojen järjestelmien kanssa voi olla rajoitettua.
- Ennen asennusta suositellaan tarkistamaan adapterin oikea liitäntä OEM-liittimeen.
Asennettaessa jälkimarkkinayksiköitä voi olla tarpeen säätää kameratoiminto valikosta. Apua varten ota yhteyttä tukitiimiin.
Adapterin liitin on tyyppiä 5 Pin / 4 Pin ja se on tarkoitettu Suzuki OEM taaksepäin suuntautuville kameroille. Liitäntä jälkimarkkinayksikköön tapahtuu keltaisen RCA-liittimen kautta kamerasyöttöä varten. Liittimet ovat seuraavat: musta: GND (liitin 31), violetti/valkoinen: +12V-signaalilähtö peruutusvaihteelle. OEM-kameran syöttöjännite on +6V. Tarkista aina oikea liitäntä valmistajan laitteeseen ennen asennusta mittaamalla. Jos kamerakuvaa ei näy asennetussa laitteessa, liitä ylimääräinen GND-liitin RCA:n ulkoliittimeen.
Yhteensopivuus
Suzuki Ignis (MF) 01/2017 - 04/2021
Suzuki Ignis (MF) 04/2021 - 2023
Suzuki Jimny (GJ) 10/2018 - 09/2020
Suzuki Jimny NFZ (GJ) 04/2021 - 2023
Suzuki Swift (AZ) 04/2017 - 2023
Suzuki SX4 S-Cross (JY) 10/2013 - 10/2016
Suzuki SX4 S-Cross (JY) 10/2016 - 12/2021
Suzuki Vitara (LY) 04/2015 - 08/2018
Suzuki Vitara (LY) 10/2018 - 2023
*Ajoneuvot, joissa on Garmin OEM Sat Nav 1 ohjauspyörä vasemmalla
Tekniset tiedot
Adapterityyppi: 5 Pin / 4 Pin
Virransyöttö: +6V OEM-kameralle
Peruutussignaali: +12V
Videosignaali: RCA (keltainen)
Yhteensopivuus: OEM taaksepäin suuntautuva kamera
