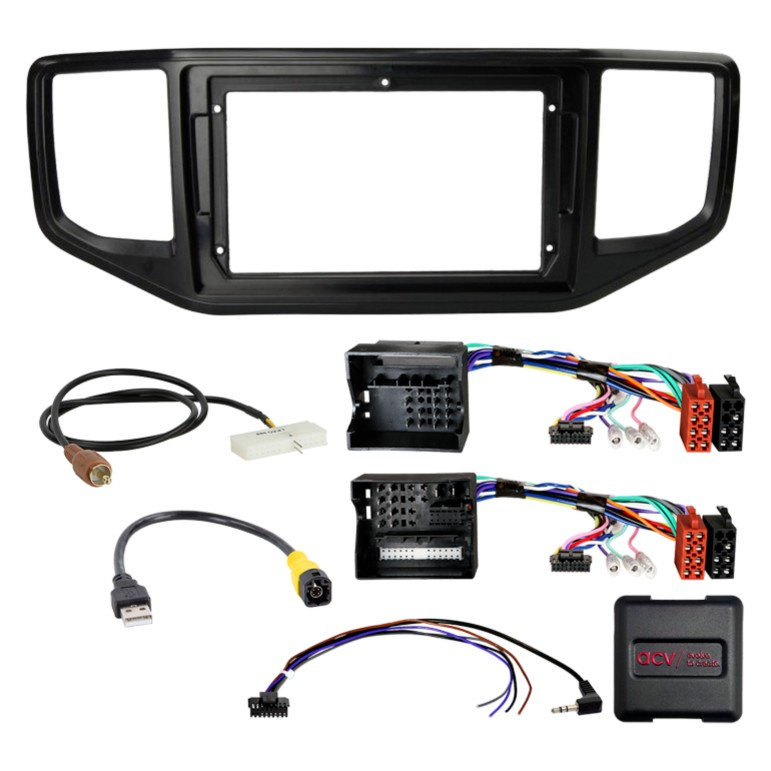

ACV 691324-90-1-3 on 9" asennussarja VW Amarokiin (2H), vuosimallit 2016 - 2022, jossa on 40Pin/52Pin Quadlock-liittimet, ratin painikkeiden johtosarja, antennisovitin ja USB-liitäntä.

• Sisältää VW Amarok 2016-2022 -malliin sopivan mustan radiopaneelin
• Täydellinen asennussarja alkuperäisen pääyksikön korvaamiseen, sisältää kaikki tarvittavat adapterit ja liitännät
• Yhteensopiva ratin painikkeiden toimintojen kanssa OEM SWC:n kautta 3,5 mm jack-liitännällä tai irrallisilla johdoilla
• Antennisovitin Fakra (uros) - DIN (naaras) 12V phantom-virransyötöllä sisältyy
• USB-adapteri LVDS keltaisesta liittimestä USB-A:han ulkoisten laitteiden liittämiseen
• Peruutuskameran sovitin yhteensopiva OEM VW MIB-PQ -järjestelmän kanssa

HUOM!
Tämä asennussarja sisältää tavallisen ratin painikkeiden johtosarjan eikä infoadapteria. Ominaisuudet, kuten ajoneuvon asetukset, pysäköintitutkat ja digitaalinen ilmastointi (ei Climatronic), eivät siten toimi, jos autossasi on ne.

Tuote on tarkoitettu korvaamaan alkuperäinen autoradio ja palauttamaan mahdollisimman monta ajoneuvon toimintoa auton varustelusta ja ohjelmistosta riippuen. Jotkin toiminnot, kuten Trailer Assist, E-Call tai muut kuljettajaa avustavat järjestelmät, voivat kuitenkin puuttua tai niitä ei tueta. Tarkista aina alkuperäisen yksikön ja ajoneuvon valikot ennen asennusta.

On tärkeää verrata adapteriliittimien ulkonäköä ja teknisiä tietoja ajoneuvon vastaaviin yhteensopivuuden varmistamiseksi. Ennen lopullista asennusta kaikki ajoneuvon toiminnot, asetukset ja ratin painikkeiden toiminnot tulee testata oikean toiminnan varmistamiseksi.

Asennusohjeisiin kuuluu kaikkien liitäntöjen ja johtojen tarkistaminen ilman jännitettä, oikea kytkentä ohjeen mukaan, liitännän ohjelmistokonfigurointi sekä ratin ohjauksen ja muiden ajoneuvojärjestelmien toimintatesti. Jos kokoonpanoon tai johdotukseen tarvitaan muutoksia, ne on tehtävä jännitteettömänä ja niitä on seurattava uudelleenkytkentä ja testi. Vian sattuessa suositellaan alkuperäisen yksikön asentamista takaisin ja CAN-väyläjärjestelmän tarkistamista.

Kaikki liitännät ja muutokset tulee tehdä koulutetun ammattilaisen toimesta ja tarkistaa huolellisesti, jotta ne eivät vaikuta ajoneuvon takuisiin tai toimintaan. Muutokset tehdään omalla vastuulla ja ne voivat vaikuttaa tuotteen takuuseen.

Seuraavat signaalit ovat käytettävissä johdotuksessa: +12V sytytys, +12V valaistus, peruutusvalon signaali, nopeuspulssisignaali, maa ja käsijarrusignaali. Lähtöjen enimmäiskuormitus on 250 mA, ja suurempiin vaatimuksiin suositellaan releitä, joissa on ilmoitetut kelat.

Johtojen värikoodaus ja muut tekniset tiedot löytyvät tuotteen mukana toimitettavasta käyttöoppaasta.

Sopii
VW Amarok (2H) 2016-2022

Tekniset tiedot
Asennuskehys 9" musta VW Amarok 2016-2022 -malliin
40 Pin ja 52 Pin Quadlock VAG -liittimet
OEM SWC 3,5 mm jackiin / irralliset johdot
Antennisovitin Fakra (uros) - DIN (naaras) 12V phantomilla
USB-adapteri LVDS keltainen - USB-A
Peruutuskamera-adapteri OEM VW MIB-PQ -järjestelmään
Enimmäiskuormitus 250 mA per lähtö
Relevaatimus suuremmalla virtakuormalla: 75 Ohm tai 150 Ohm kelat
Värikoodatut johdot virralle, valaistukselle, peruutusvalolle, nopeudelle, maalle ja käsijarrulle
