ACV 691320-130-1-5 on täydellinen 9/10" asennussarja autoradioon, suunniteltu Seat-, Skoda- ja Volkswagen-autoihin, joissa on 40Pin/52Pin Quadlock -liittimet, ohjauspyörän säätöjohtosarja ja antennisovitin.

• Sisältää radiokehykset ja asennussarjan alkuperäisen pääyksikön (OEM HU) vaihtamiseen
• Sopii ajoneuvoihin, joissa on eri varustetasoja ja järjestelmiä, mukaan lukien MIB-PQ ja erilaiset OEM-pääyksiköt
• Mukana sovitin ohjauspyörän säätöön (SWC) sekä Fakra–DIN-antennisovitin 12V phantom power -syötöllä
• Tukee 40Pin- ja 52Pin Quadlock VAG -liittimiä
• Sisältää johtosarjan ja liitännät tiettyjen ajoneuvotoimintojen säilyttämiseen, mutta jotkin toiminnot, kuten Trailer Assist ja E-Call, voivat puuttua ajoneuvosta ja varustelusta riippuen

HUOM!
Tämä asennussarja sisältää tavallisen ohjauspyörän säätöjohtosarjan eikä infoadapteria. Toiminnot, kuten ajoneuvoasetukset, pysäköintitutkat, näytössä näkyvä ilmastointi ja niin edelleen, eivät siten toimi, jos autossasi on ne.

Asennussarja sisältää kaikki tarvittavat komponentit alkuperäisen stereon korvaamiseen ja tärkeiden ajoneuvotoimintojen palauttamiseen. On tärkeää tarkistaa ennen asennusta, että adapterin liittimet vastaavat ajoneuvon liittimiä sekä ulkonäöltään että teknisesti. Jotkin toiminnot voivat olla rajoitettuja tai korvattuja ajoneuvon varustelun ja uuden laitteen ohjelmiston mukaan. Asennus tulisi teettää ammattilaisella, ja kaikki liitännät sekä asetukset tulee tarkistaa huolellisesti oikean toiminnan varmistamiseksi. Ongelmatilanteissa suositellaan alkuperäisen laitteen uudelleenasennusta sekä CAN-väylän ja käyttöliittymäasetusten tarkistamista.

Johtosarjassa tarjottavat signaalit: +12V sytytys, +12V valaistus, peruutusvalosignaali, nopeuspulssi ja maadoitus seisontajarrulle. Lähtöjen enimmäiskuormitus on 250 mA, ja suurempiin tarpeisiin suositellaan releitä.

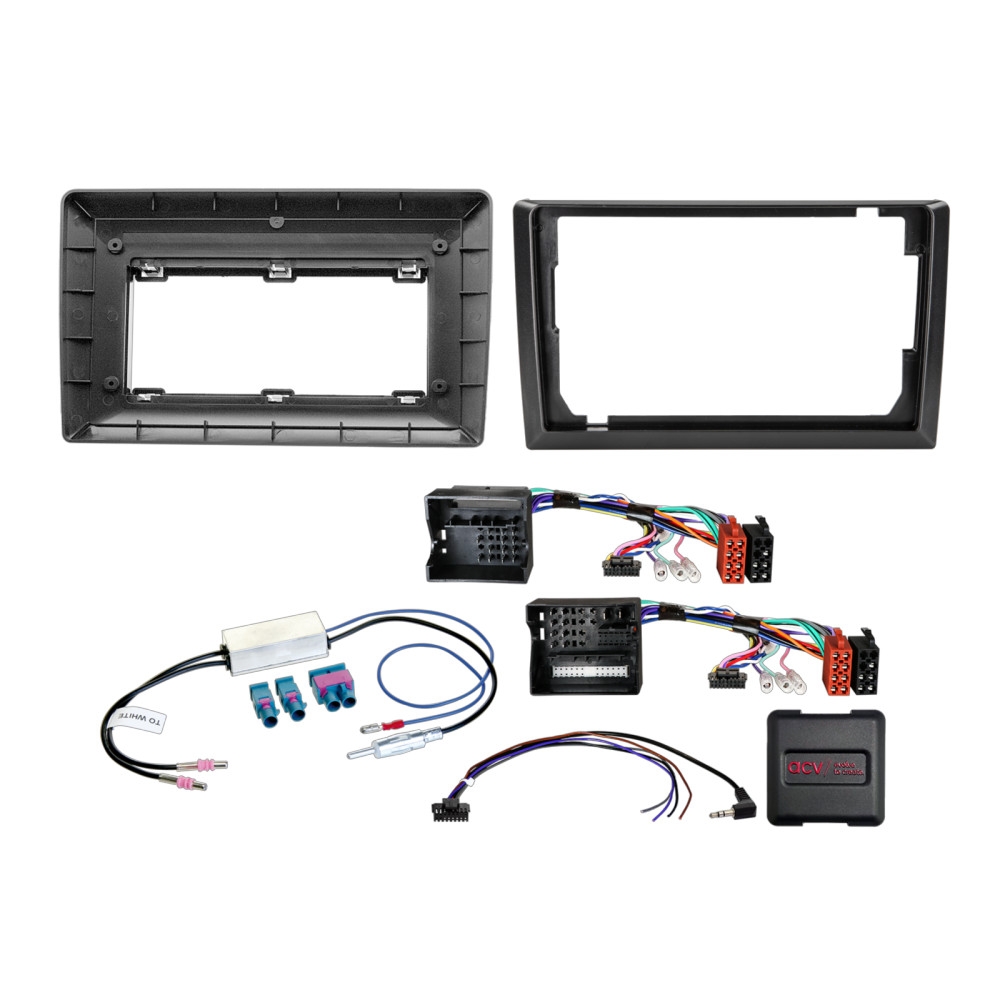

Toimitussisältö: asennuskehys, 40Pin/52Pin Quadlock -monikaapeli, Fakra–DIN-antennisovitin 12V phantom power -syötöllä sekä tarvittavat liitäntäkaapelit.

Asennusohjeisiin kuuluu OEM HU -toimintojen tarkistus, käyttöliittymän ja johtosarjan oikea kytkentä ja konfigurointi sekä ohjauspyörän säätöjen ja muiden toimintojen toimintatesti asennuksen jälkeen.

Sopii
Seat Alhambra 2010-2015
Seat Leon 2005-2012
Seat Toledo 2013-2015

Skoda Fabia 2007-2014
Skoda Octavia 2004-2013
Skoda Rapid 2012-2015
Skoda Roomster 2006-2015
Skoda Superb 2008-2015
Skoda Yeti 2009-2013

Volkswagen Amarok 2010-2020
Volkswagen Beetle 2011-2016
Volkswagen Caddy 2003-2020
Volkswagen CC 2008-2016
Volkswagen Eos 2006-2015
Volkswagen Golf 2003-2013
Volkswagen Jetta 2005-2014
Volkswagen Passat 2005-2014
Volkswagen Polo 2009-2013
Volkswagen Scirocco 2008-2014
Volkswagen Sharan 2010-2021
Volkswagen Tiguan I 2007-2016
Volkswagen Touran 2003-2015
Volkswagen T6 2015-2019

HUOM!
Sopii vain autoihin, joissa ei ole alkuperäistä vahvistettua äänijärjestelmää.

Tekniset tiedot
Väri: musta
Liittimet: 40 Pin ja 52 Pin Quadlock VAG
Antenniliitin: Fakra (naaras) - DIN (uros)
SWC (ohjauspyörän säätö): OEM 3,5 mm jack-liitäntään tai irtojohtimiin
Virtalähde: +12V sytytys, +12V valaistus, peruutusvalosignaali, nopeuspulssi, maadoitus seisontajarrulle
Lähtöjen enimmäiskuorma: 250 mA (suurempiin tarpeisiin suositellaan releitä)
Tuki ajoneuvoille, joissa on OEM-vahvistinjärjestelmä, ja ilman sitä
Sisältää 12V phantom powerin antennille
Asennus edellyttää ajoneuvon ja laitteen toimintojen tarkistamista sekä käyttöliittymän ja johtosarjan oikeaa konfigurointia
