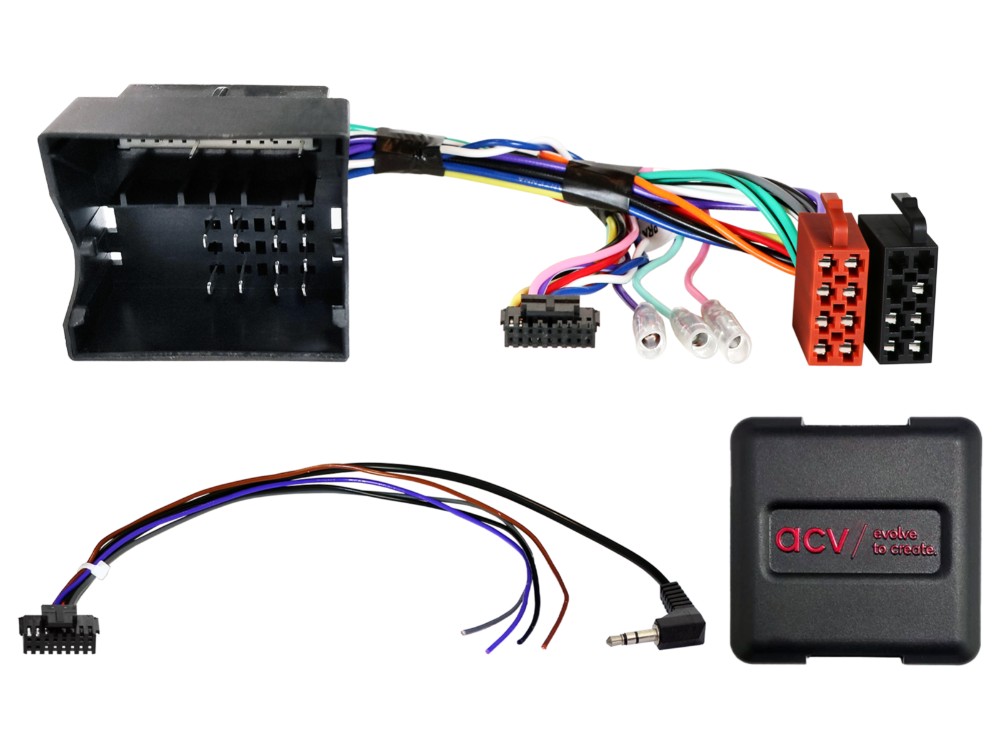

ACV 42xmc015 on Stalk Adapter Mercedes Sprinterille, suunniteltu säilyttämään alkuperäiset ohjausratkaisut, kun vaihdat tehdasradioon jälkimarkkinayksikköön.
- Yhteensopiva Mercedes Sprinterin (W907/W910) kanssa 06/2018 - 2024.
- Mahdollistaa rattiohjainten käytön uuden äänilaitteen ohjaamiseen.
- Sisältää 40-napaisen Quadlock-liittimen helppoa asennusta varten.
- Tukee erilaisia toimintoja riippuen auton varusteista ja jälkimarkkinayksikön ohjelmistosta.
- Sisältää signaalit, kuten sytytys, valaistus ja peruutussignaali.
Tuote vaatii, että tarkistat, että mukana tulevat liittimet sopivat sekä optisesti että teknisesti autosi kanssa. On tärkeää varmistaa, että jokin luetelluista OEM-radiojärjestelmistä oli asennettuna alun perin. Tarkista myös auton toiminnallisuus ja asetukset ennen lopullista asennusta. Jos sinulla on kysymyksiä, voit ottaa yhteyttä tukeemme.
Huomaa, että CAN Bus -liitin on 40-napainen Quadlock ja että alkuperäinen SWC-liitin on 3,5 mm jack tai irralliset johdot. Avoimilla kojelaudoilla ja 1-DIN-asennuksilla varustetuissa ajoneuvoissa huomaa, että nopeuspulss-signaalia ei tueta. E-call-toiminnolla varustetuissa ajoneuvoissa tarkista MQS-nauhan mikrofonikaapelin jako ennen asennusta. Mukauta MQS-nauhan mikrofonin hyppylankajako tarvittaessa ja tarkista E-call-toiminto ennen lopullista asennusta. Kameran jälkiasennuksella varustetuissa ajoneuvoissa tarkista +12V peruutussignaalin toiminta ennen asennusta. Vaihtoehtoisesti peruutussignaali löytyy kuljettajan puolelta kaapelikimpusta sulakeboksiin takana, kaapelin väri on valkoinen/sininen.
Yleiset asennusohjeet sisältävät kaikkien alkuperäisen radion toimintojen ja asetusten tarkistamisen, irrottamisen virtalähteestä, kaikkien liitosten tarkistamisen ja asennusohjeiden huolellisen noudattamisen. Mahdollisissa ongelmissa käyttöliittymässä tai autossa, palauttaminen alkuperäiseen radioon ja tarkista laitteistokonfiguraatio.
Huomaa, että kaikki kaapelikonfiguraation muutokset tai vaihtoehtoisten liitosten käyttö on suoritettava koulutettujen asiantuntijoiden toimesta. On tärkeää tarkistaa, että kaikki muutokset eivät vaikuta takuuehtoihin.
Seuraavat signaalit toimitetaan:
Punainen: +12V sytytysliitin 15
Oranssi: +12V valaistusliitin 58
Violetti/valkoinen: +12V peruutussignaali
Vihreä: GND käsijarrusignaali
Maksimaalinen kuormituskapasiteetti: 250 mA.
Lisää SWC-toimintoja varten koodaa auto Audio 15 OEM HU:lle, jos mahdollista.
Yhteensopiva
Mercedes Sprinter (W907/W910) 06/2018 - 2024
Tekniset tiedot
40-napainen Quadlock-liitin
Maksimaalinen virrankulutus: 250 mA
Reläkelan vaatimukset: 75 Ohm min, 150 Ohm min
