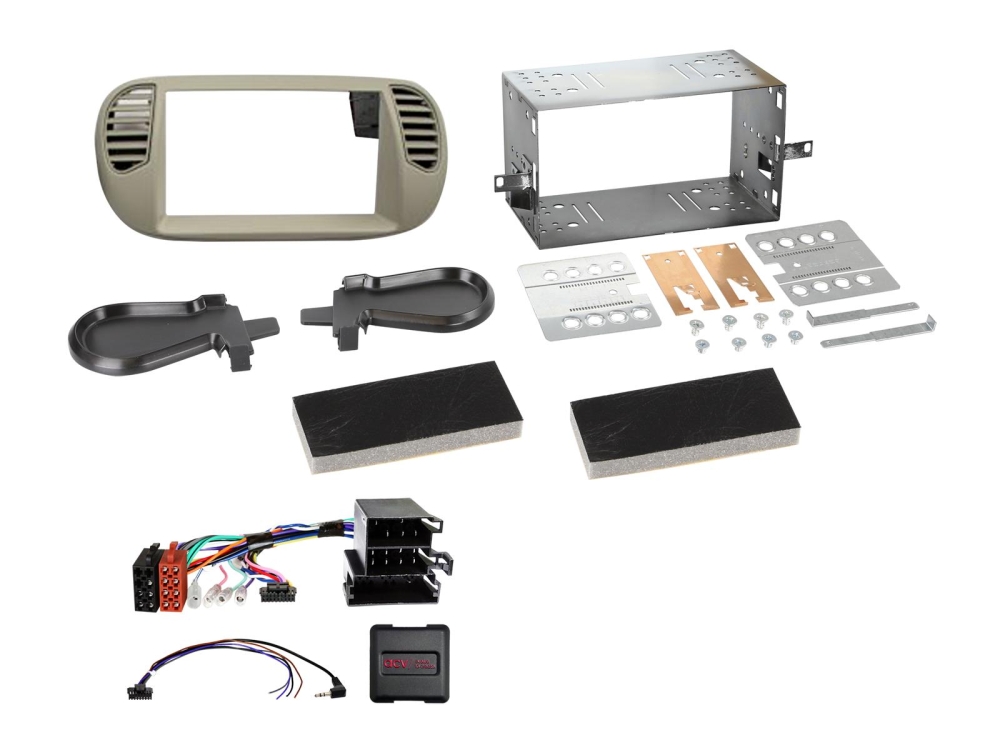

ACV 621094-23-1 on 2-DIN sarja Fiat 500:lle, valmistettu sopimaan malleihin lokakuusta 2007 heinäkuuhun 2015. Sarjan väri on helmiharmaa ja se sisältää kaikki tarvittavat komponentit alkuperäisen pääyksikön (HU) vaihtamiseen jälkimarkkinamalliin.
- Sisältää asennuskehyksen ja HU-liittimen helppoa asennusta varten.
- Antaa kaikki tarvittavat analogiset signaalit jälkimarkkinan HU:n toimintaan.
- Yhteensopiva tiettyjen OEM HU:iden ja ajoneuvon asetusten kanssa.
- Asennus saattaa vaatia alkuperäisten ilmanvaihtokanavien muokkaamista.
- Toimitetaan yksityiskohtaisilla asennusohjeilla oikeaa liittämistä varten.
Tuote on suunniteltu varmistamaan, että kaikki ajoneuvon toiminnot toimivat oikein uuden pääyksikön asennuksen jälkeen. On tärkeää tarkistaa OEM HU ja ajoneuvon asetukset ennen asennuksen aloittamista. Sarja sisältää myös SWC-liittimen, joka mahdollistaa ohjauspyörän hallinnan käytön, mutta jotkin toiminnot saattavat olla rajoitettuja ajoneuvon varustelusta ja valitusta jälkimarkkinan HU:sta riippuen. Varmista, että mukana tulevat liittimet sopivat sekä optisesti että teknisesti auton järjestelmään.
Asennuksessa on tärkeää noudattaa annettuja vaiheita tarkasti varmistaaksesi oikean toiminnan. Jos asennuksessa ilmenee ongelmia, suositellaan palauttamaan alkuperäinen HU ja tarkistamaan kaikki liitännät.
Asennuksen onnistumisen varmistamiseksi seuraavat signaalit on otettava huomioon:
Punainen: +12V sytytysklemmalle 15
Oranssi: +12V valaistusliittimelle 58
Violetti/valkoinen: +12V peruutussignaali
Vaaleanpunainen: nopeuspulssignaali
Vihreä: GND käsijarrusignaali
Maksimaalinen kuormitus ulostuloille on 100 mA.
On tärkeää huomata, että kaikki kaapelointiin tai asennukseen liittyvät muutokset tulisi tehdä koulutetun asiantuntijan toimesta takuukysymysten välttämiseksi ja oikean toiminnan varmistamiseksi.
Sopii
Fiat 500 (ZAF 312) 10/2007 - 07/2015
