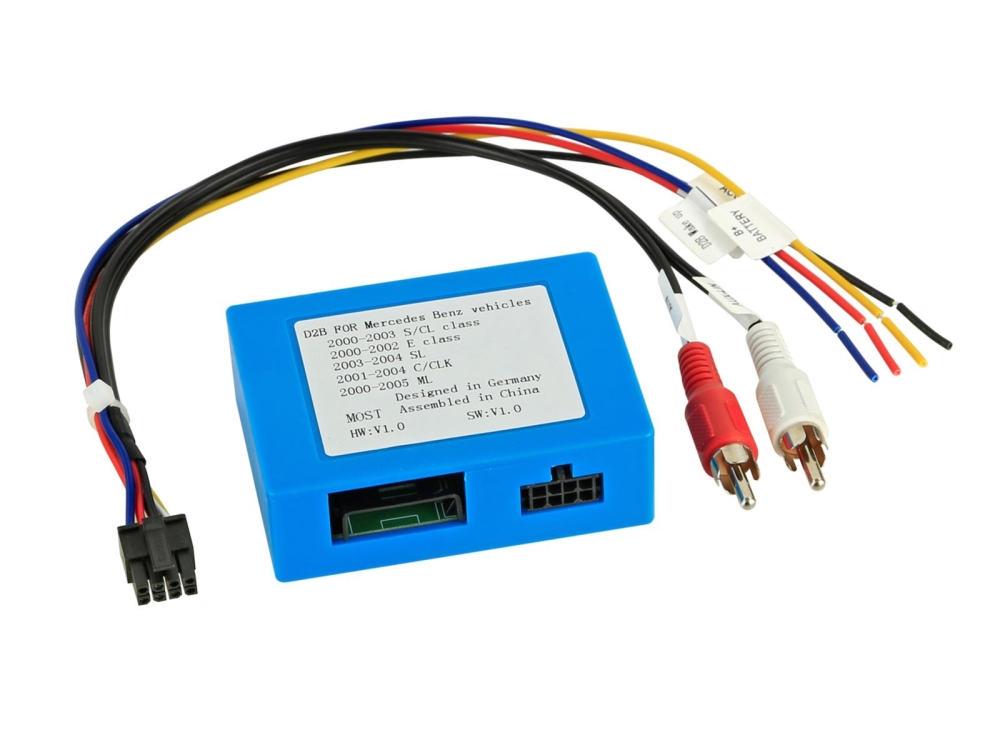

ACV 13-1190-55 on aktiivinen järjestelmäadapteri Mercedes-autoille, joka mahdollistaa jälkimarkkinapään (HU) liittämisen OEM-vahvistettuun järjestelmään. Adapteri säilyttää alkuperäisen vahvistetun järjestelmän toiminnallisuuden mukauttamalla, sovittamalla tai muuntamalla signaalilähteen lähtösignaalit OEM-vahvistimen sisäänmenosignaaleiksi.
- Säilyttää OEM-vahvistimen ja liitetyt kaiuttimet.
- Adapteroi D2B-signaalit RCA-liittimiin.
- Joissakin tapauksissa voi esiintyä joidenkin toimintojen, kuten faderin, ääniasetusten tai subwoofer-asetusten, menetystä ajoneuvosta ja asennetusta OEM-järjestelmästä riippuen.
- Joissakin tapauksissa voi esiintyä kohinaa tai ääntä päälle kytkemisen ja pois kytkemisen yhteydessä.
- Tarkista toiminnallisuus ennen lopullista asennusta.
Huomaa, että adapteri on tarkoitettu OEM-vahvistettuihin järjestelmiin ja vaatii joidenkin komponenttien, kuten CD-vaihtajien, TV-vastaanottimien ja puhelinmoduulien, poistamista D2B-renkaan sulkemiseksi. Adapterissa on kuituoptinen liitäntä D2B-renkaalle, ja se sopii useisiin eri automalleihin.
Sillä on irtonaiset kaapelit liittämistä varten, ja se vaatii huolellista asennusta oikean toiminnan varmistamiseksi. Tarkista aina OEM-pään kanssa ennen asennusta varmistaaksesi yhteensopivuuden.
Adapteri ei ole yhteensopiva joidenkin mallien kanssa, joissa on Audio 50 Comand NTG1/NTG2/NTG2.5/NTG3 OEM-navigointi tai ilman MOST25 optista bussia.

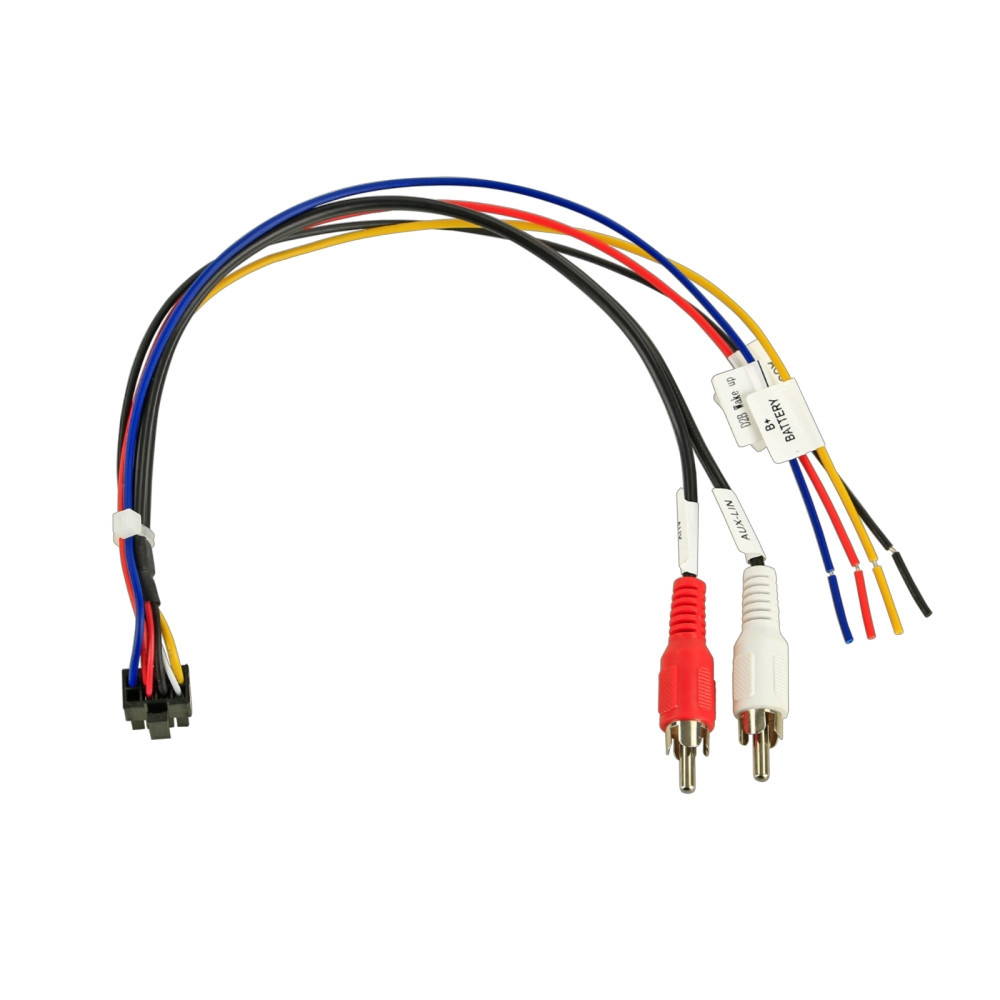

Sillä on seuraavat liitännät:
keltainen: +12V virtalähde liitin 30
mustat: GND liitin 31
punainen: +12V sytytys liitin 15
sininen: Amp datalähtö > D2B Wakeup -liitäntä.
Seuraavat automallit ovat yhteensopivia:
Mercedes C-luokka (W203) 03/2000 - 01/2005
Mercedes CL-luokka (C215) 06/1999 - 02/2004
Mercedes CLK-luokka (A209/C209) 03/2002 - 04/2005
Mercedes E-luokka (W210) 06/1999 - 12/2002
Mercedes ML (W163) 06/2001 - 07/2005
Mercedes M-luokka (W163) 06/2001 - 07/2005
Mercedes S-luokka (W220) 11/1998 - 09/2005
Mercedes SLK (R170) 03/2000 - 01/2004
*Huomaa, että joillakin malleilla voi olla erityisiä vaatimuksia asennukselle ja toiminnallisuudelle, tarkista aina OEM-järjestelmä ennen asennusta.
Lisätoiminnallisuutta varten voidaan käyttää SWC-adaptereita eri Mercedes-ajoneuvoille.
